O que torna as válvulas esfera a escolha preferida para serviços de alta pressão e alta temperatura?

Nos ambientes exigentes de refino de petróleo, processamento químico e geração de energia, as válvulas devem funcionar de forma confiável sob condições que degradariam rapidamente os equipamentos convencionais. Pressões superiores a 100 bar e temperaturas superiores a 500°C são rotina nestas indústrias. Entre os vários tipos de válvulas disponíveis, oVálvula de esferasurgiu como a solução preferida para muitas dessas aplicações de alta pressão e alta temperatura. Sua operação simples de um quarto de volta, capacidade de vedação hermética e design compacto proporcionam vantagens distintas em relação às válvulas gaveta, globo e macho tradicionais em condições severas de serviço.

Este artigo fornece uma análise técnica sistemática da válvula esfera, examinando as características do projeto, a seleção de materiais e os princípios de engenharia que a tornam adequada para serviços de alta pressão e alta temperatura. A análise abrange materiais de assento e mecanismos de vedação, construção da carroceria e contenção de pressão, estratégias de gerenciamento térmico e padrões de teste que validam o desempenho. A discussão é baseada em considerações práticas de engenharia e inclui especificações detalhadas, tabelas comparativas e critérios de seleção para auxiliar engenheiros e profissionais de compras na tomada de decisões informadas.

Índice

• 1. Princípios de projeto e características operacionais da válvula de esfera
• 2. Materiais da sede e mecanismos de vedação para serviços em altas temperaturas
• 3. Contenção de Pressão e Construção Corporal
• 4. Gerenciamento Térmico e Compensação de Expansão
• 5. Padrões de teste e requisitos de qualificação
• 6. Critérios de seleção e considerações específicas da aplicação
• 7. Perguntas frequentes (FAQ)
• 8. Conclusão

1. Princípios de projeto e características operacionais da válvula de esfera

A válvula esfera é uma válvula de um quarto de volta que usa uma esfera esférica com furo cilíndrico para controlar o fluxo de fluido. O princípio de funcionamento é simples e robusto: girar a esfera 90 graus alinha o furo com o caminho do fluxo, permitindo o fluxo (posição aberta), ou posiciona o furo perpendicular ao caminho do fluxo, bloqueando o fluxo (posição fechada). A vedação é obtida pressionando a esfera contra duas sedes anulares, localizadas nos lados a montante e a jusante da válvula. A força de vedação é fornecida pela pressão do próprio fluido (pressão a montante pressionando a esfera contra a sede a jusante) e, em muitos projetos, por sedes acionadas por mola que fornecem pré-carga.

A válvula esfera oferece diversas vantagens inerentes para serviços de alta pressão e alta temperatura:

• Vedação à prova de bolhas:A geometria esférica da esfera fornece uma superfície de vedação em toda a circunferência que garante uma vedação estanque a bolhas, mesmo em altas pressões.
• Operação quarto de volta:A rotação de 90 graus proporciona operação rápida, essencial para desligamento de emergência ou isolamento rápido.
• Torque baixo:Quando a válvula está na posição totalmente aberta ou totalmente fechada, a força de vedação é fornecida principalmente pelo diferencial de pressão.
• Design compacto:A válvula esfera requer significativamente menos espaço do que outros tipos de válvula, reduzindo o espaço ocupado pela instalação.

O design característico de uma válvula esfera inclui a esfera, as sedes, a haste e o corpo. A bola é normalmente feita de aço inoxidável e polida ou com face dura. As sedes podem ser feitas de uma variedade de materiais, incluindo polímeros (PTFE, PEEK) para temperaturas mais baixas e ligas metálicas (Stellite, Inconel) para aplicações em altas temperaturas. A haste é a conexão entre o atuador e a esfera e deve ser projetada para fornecer uma vedação contra o fluido do processo, permitindo ao mesmo tempo que a esfera gire suavemente.

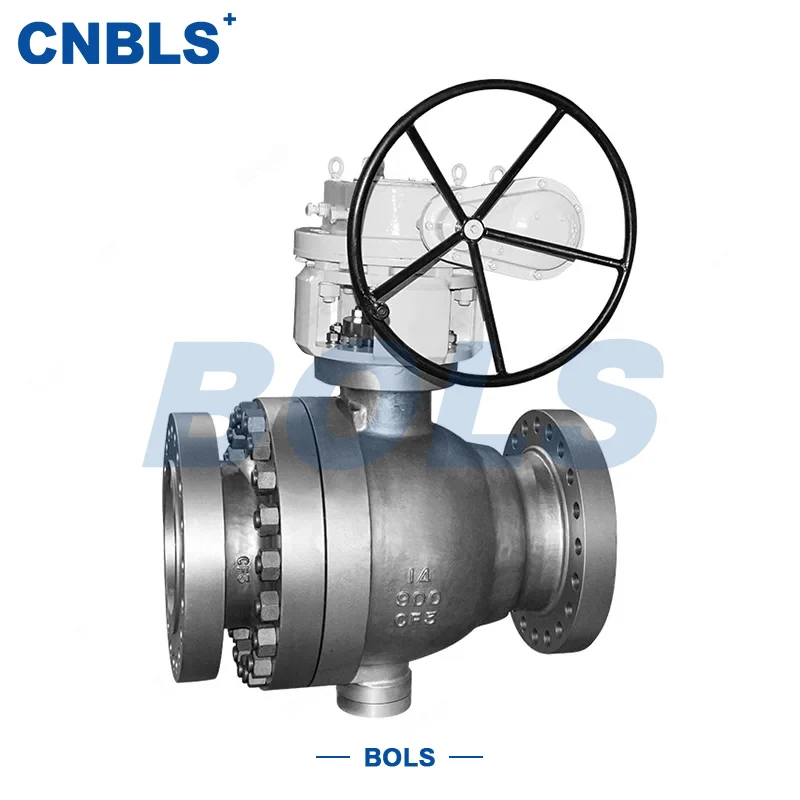

NoVálvula Co. de Zhejiang Bolaisi, Ltd., nossos produtos de válvula esférica são projetados para atender aos exigentes requisitos de serviços de alta pressão e alta temperatura. Nossa metodologia de projeto incorpora uma combinação de componentes padronizados, usinagem de precisão e procedimentos de inspeção rigorosos para garantir qualidade e desempenho consistentes. Os projetos de válvula esfera que oferecemos incluem configurações de esfera flutuante e montadas em munhão, cada uma selecionada com base nos requisitos específicos da aplicação. As seções a seguir fornecem uma análise técnica detalhada dos principais aspectos do projeto da válvula esfera para serviços de alta pressão e alta temperatura.

2. Materiais da sede e mecanismos de vedação para serviços em altas temperaturas

A seleção dos materiais da sede é a decisão mais crítica no projeto de uma válvula esfera para serviço em altas temperaturas. A sede é o principal elemento de vedação e deve manter sua integridade e fornecer uma vedação confiável na temperatura operacional. Em temperaturas acima de 200°C, a maioria dos materiais poliméricos tornam-se inadequados, necessitando do uso de válvulas esfera com sede metálica ou sedes compostas de polímero-metal. As válvulas esfera com sede metálica usam uma vedação metal com metal, normalmente com revestimento duro nas superfícies da esfera e da sede. Os materiais de revestimento duro são selecionados por sua resistência ao desgaste e à corrosão, bem como por sua capacidade de formar uma vedação hermética.

Os principais materiais usados ​​para sedes de válvulas esfera em serviços de alta temperatura são mostrados na tabela a seguir.

O mecanismo de vedação em uma válvula esfera com sede metálica é diferente daquele de uma válvula com sede macia. A vedação depende da deformação das superfícies metálicas sob pressão, com a esfera e a sede lapidadas até obter um acabamento muito liso. A força de vedação é normalmente maior em uma válvula com sede metálica, exigindo um atuador mais robusto. A taxa de vazamento também pode ser maior do que uma válvula de sede macia, mas uma válvula de sede metálica pode fornecer uma vedação que atenda aos requisitos da maioria das aplicações industriais, incluindo os requisitos de fechamento estanque da Classe VI (estanque a bolhas) para válvulas de sede macia e a muito mais rigorosa Classe V para válvulas de sede metálica.

Em algumas aplicações de alta temperatura, é utilizado um projeto de sede que utiliza uma combinação de um anel de sede de metal e uma vedação polimérica ou de grafite. Este projeto é conhecido como assento "à prova de fogo" ou "macio/metal". O anel de metal fornece a vedação primária, enquanto a vedação macia fornece vedação à prova de bolhas em temperaturas mais baixas. Em temperaturas mais altas, a vedação macia pode degradar-se, mas o anel metálico continuará a fornecer uma vedação, evitando vazamentos. Na Zhejiang Bolaisi Valve Co., Ltd., nossos produtos de válvula esférica estão disponíveis com uma variedade de materiais e designs de sede, permitindo que os clientes selecionem a configuração ideal para seus requisitos específicos de temperatura e pressão.

3. Contenção de Pressão e Construção Corporal

O corpo de uma válvula esfera deve ser projetado para conter o fluido do processo na pressão e temperatura exigidas. Para aplicações de alta pressão, o corpo deve ser forte o suficiente para suportar a pressão interna sem deformação permanente ou vazamento. O projeto do corpo também deve considerar as forças geradas pela pressão, como a expansão da esfera e das sedes, e as forças que atuam na haste. O corpo é normalmente construído em aço fundido ou forjado, com o material específico escolhido com base na temperatura, pressão e corrosividade do fluido do processo. O projeto da carroceria também deve fornecer acesso para montagem, manutenção e inspeção.

As duas configurações de corpo mais comuns para válvulas esfera são o corpo dividido e o corpo de peça única (monobloco). O corpo bipartido, como o nome sugere, é dividido em duas ou mais partes que são aparafusadas. Este design permite fácil acesso aos componentes internos para manutenção e reparo. O corpo dividido também é mais flexível em termos de seleção de materiais e fabricação. O corpo de peça única é uma peça fundida ou forjada única e integral. Ele fornece um envelope de pressão mais robusto e elimina as juntas aparafusadas que são possíveis caminhos de vazamento. No entanto, o corpo de peça única é mais complexo de fabricar e normalmente é mais caro.

Para aplicações de alta pressão e alta temperatura, o projeto do corpo deve ser cuidadosamente projetado para gerenciar as tensões térmicas resultantes do diferencial de temperatura entre o fluido do processo e o ambiente ambiente. O corpo deve ser projetado para permitir a expansão térmica sem causar distorção dos componentes internos ou criar tensão excessiva nas juntas aparafusadas. O projeto também deve fornecer suporte adequado para a bola e os assentos.

A tabela a seguir compara os dois designs de corpo comuns para válvula esfera em serviços de alta pressão e alta temperatura.

Na Zhejiang Bolaisi Valve Co., Ltd., fabricamos válvulas de esfera com designs de corpo dividido e de peça única, dependendo dos requisitos da aplicação. Para serviços de alta pressão e alta temperatura, nosso projeto padrão utiliza um corpo forjado de peça única, que fornece o mais alto nível de integridade de pressão e estabilidade térmica. O corpo foi projetado com ampla espessura de parede, flanges reforçados e portas de drenagem opcionais para manutenção e testes. A geometria do corpo é otimizada para operação em altas temperaturas, com raios generosos e transições suaves para minimizar as concentrações de tensão.

4. Gerenciamento Térmico e Compensação de Expansão

Em serviço em alta temperatura, a válvula esfera está sujeita a uma expansão térmica significativa. A esfera, os assentos e o corpo se expandem em taxas diferentes, podendo causar distorção, emperramento ou vazamento. O projeto da Válvula Esfera deve incorporar recursos que compensem essa expansão diferencial. Os métodos mais comuns de compensação térmica são o uso de sedes com mola, a seleção de materiais com coeficientes de expansão térmica compatíveis e o projeto da esfera e da geometria da sede para permitir o movimento relativo.

Os assentos com mola são um dos métodos mais eficazes de compensação térmica. Um conjunto de molas, normalmente localizado atrás da sede, fornece uma pré-carga que mantém a força de vedação mesmo quando os componentes se expandem ou contraem. As molas são projetadas para operar em toda a faixa de temperatura da válvula, mantendo uma força de vedação constante. A força da mola deve ser suficiente para fornecer uma vedação na pressão e temperatura de operação, mas não tão alta que provoque atrito ou desgaste excessivo. O material da mola também é crítico; deve ser resistente ao relaxamento e à corrosão em alta temperatura.

Outra abordagem é usar um projeto de sede que incorpore um elemento flexível, como um fole metálico ou um diafragma corrugado. Este elemento flexível proporciona uma vedação enquanto permite que a sede se mova axialmente com a esfera. O elemento flexível é normalmente feito de uma liga de alta temperatura, como Inconel ou Hastelloy, e é projetado para suportar os ciclos térmicos e de pressão da válvula. O projeto de sede flexível é mais complexo e caro do que uma sede com mola, mas oferece desempenho de vedação superior em aplicações exigentes.

A expansão térmica da própria bola também deve ser considerada. A bola é normalmente construída com o mesmo material do corpo, portanto sua expansão térmica corresponderá à do corpo. No entanto, a geometria da bola pode afectar o ajuste dos assentos. Uma esfera muito apertada no furo pode causar emperramento, enquanto uma esfera muito solta pode causar vazamento. O diâmetro da esfera e o diâmetro do furo da sede são cuidadosamente combinados para fornecer a folga correta na temperatura operacional.

Na Zhejiang Bolaisi Valve Co., Ltd., usamos uma combinação de sedes com mola e seleção de materiais para gerenciar a expansão térmica em nossos produtos de válvula esférica. O material da mola é selecionado para desempenho em altas temperaturas e a pré-carga da mola é calculada para manter a força de vedação em toda a faixa de temperatura. A geometria da esfera e da sede foi projetada para permitir movimento relativo sem criar concentrações de tensão.

5. Padrões de teste e requisitos de qualificação

As válvulas esfera destinadas a serviços de alta pressão e alta temperatura devem passar por testes rigorosos para verificar seu desempenho e garantir que atendem aos requisitos especificados. Os testes são conduzidos de acordo com padrões internacionais, incluindo API 6D (Especificação para Válvulas de Oleoduto), API 607 ​​(Teste de Fogo para Válvulas Quarto de Volta com Sede Macia) e ISO 10497 (Requisitos de Teste de Tipo de Fogo). Os testes são projetados para verificar a capacidade de retenção de pressão da válvula, taxa de vazamento e desempenho operacional sob condições de serviço simuladas.

A tabela a seguir fornece um resumo dos principais testes realizados na válvula esfera para serviços de alta pressão e alta temperatura.

O teste de incêndio é um teste particularmente importante para válvula esfera em serviços de alta temperatura, pois simula o comportamento da válvula durante um evento de incêndio. A válvula é submetida a um incêndio com duração e temperatura especificadas e o vazamento é medido. O teste garante que a válvula forneça uma vedação mesmo depois que as sedes macias tenham sido danificadas pelo fogo, um requisito conhecido como projeto “à prova de fogo”.

Na Zhejiang Bolaisi Valve Co., Ltd., nossos produtos de válvula esférica são projetados para atender aos requisitos de API 6D, API 607 ​​e ISO 10497. Realizamos os testes necessários em cada tipo de válvula e mantemos um arquivo abrangente de relatórios de teste para nossos clientes. Nossos produtos de válvula esfera também estão disponíveis com uma gama completa de testes de verificação de desempenho, incluindo testes de tipo e testes de protótipo, para verificar se atendem aos requisitos específicos do cliente.

6. Critérios de seleção e considerações específicas da aplicação

A seleção da válvula esfera correta para uma aplicação de alta pressão e alta temperatura requer uma avaliação sistemática das condições operacionais, das características do fluido e dos requisitos de desempenho. O processo de seleção deve considerar os seguintes fatores:

• Temperatura do fluido:A temperatura operacional determina o material apropriado da sede e do corpo. Em temperaturas abaixo de 200°C, uma válvula de sede macia pode ser usada. Acima de 200°C, é necessária uma válvula com sede metálica. A temperatura máxima deve ser considerada, bem como a faixa e a frequência dos ciclos de temperatura.
• Pressão do Fluido:A pressão operacional determina a classe de pressão necessária e a espessura do corpo. A classificação de pressão da válvula esfera deve ser igual ou superior à pressão máxima de operação. A pressão deve ser considerada em conjunto com a temperatura, pois a classificação de pressão da válvula normalmente diminui em temperaturas mais altas.
• Compatibilidade Química Fluida:O fluido deve ser compatível com os materiais molhados da válvula, incluindo a esfera, as sedes e o corpo. Os dados de compatibilidade química devem ser revisados ​​para garantir que os materiais não corroam, degradem ou reajam com o fluido do processo.
• Requisitos de taxa de vazamento:A taxa de vazamento permitida da válvula é determinada pela aplicação. Para uma vedação estanque a bolhas, é necessária uma válvula de sede macia com sede em PTFE ou PEEK. Para aplicações onde algum vazamento é aceitável, uma válvula com sede metálica pode ser usada.
• Requisitos do atuador:O torque necessário para operar a válvula esfera depende do tamanho, do material da sede e da pressão. O atuador deve ser selecionado para fornecer o torque necessário e o torque deve ser calculado na temperatura e pressão de operação.

A tabela a seguir fornece uma matriz de decisão para selecionar o tipo de válvula esfera apropriado com base nas condições de temperatura e pressão.

Na Zhejiang Bolaisi Valve Co., Ltd., nossa equipe de engenharia está disponível para auxiliar na seleção da válvula esfera apropriada para sua aplicação específica. Fornecemos dados técnicos detalhados, gráficos de compatibilidade de materiais e testes de verificação de desempenho para garantir que a válvula esfera selecionada atenda a todos os requisitos. Nossos produtos de válvula esfera são projetados e fabricados de acordo com os mais altos padrões, garantindo desempenho confiável nas aplicações mais exigentes de alta pressão e alta temperatura.

7. Perguntas frequentes (FAQ)

Pergunta 1: Qual é a temperatura máxima para uma válvula esfera de sede macia?

Resposta: A temperatura máxima de operação contínua para uma válvula esfera de sede macia depende do material da sede. As sedes de PTFE são normalmente classificadas para 200°C (392°F), enquanto as sedes reforçadas de PTFE e PEEK podem operar até 260°C (500°F). Acima de 260°C, é necessária uma válvula esfera com sede metálica. O limite específico de temperatura deve ser verificado com o fabricante, pois pode variar dependendo da pressão e do projeto específico da sede.

Pergunta 2: Qual é a diferença entre uma esfera flutuante e uma válvula de esfera montada em munhão?

Resposta: Em um projeto de esfera flutuante, a esfera não é fixada ao corpo da válvula; está "flutuando" entre os assentos. A pressão a montante pressiona a esfera contra a sede a jusante, criando a vedação. Este projeto é adequado para válvulas menores e pressões mais baixas. Em um projeto montado em munhão, a esfera é fixada a um eixo (o munhão) que suporta a esfera e evita que ela se mova a jusante. Este projeto reduz o torque operacional e é adequado para válvulas maiores e pressões mais altas. A seleção depende dos requisitos de tamanho, pressão e temperatura.

Pergunta 3: Uma válvula de esfera pode ser usada para controle de fluxo ou é estritamente para serviço liga/desliga?

Resposta: As válvulas esfera são projetadas principalmente para serviço liga/desliga (isolamento). No entanto, certos projetos de válvula esférica, como a válvula esférica com entalhe em V, são projetados especificamente para aplicações de controle de fluxo. Essas válvulas apresentam uma esfera com entalhe em forma de V que proporciona uma característica de fluxo mais linear. Para aplicações de estrangulamento, uma válvula esfera com entalhe em V é uma escolha comum.

Pergunta 4: Qual é o torque necessário para operar uma válvula esfera de alta pressão?

Resposta: O torque necessário para operar uma válvula esfera depende do tamanho, do material da sede, da pressão e da temperatura. O torque necessário é normalmente calculado pelo fabricante da válvula e é fornecido na ficha técnica da válvula. O torque geralmente aumenta com a pressão e o tamanho da válvula. Para aplicações de alta pressão, muitas vezes é necessário um atuador pneumático ou elétrico.

Pergunta 5: Qual é a diferença entre uma válvula de esfera à prova de fogo e uma válvula de esfera não à prova de fogo?

Resposta: Uma válvula de esfera à prova de fogo foi projetada para manter a vedação mesmo quando as sedes macias são danificadas por um incêndio. O projeto à prova de fogo normalmente inclui uma sede de metal com metal que fornece uma vedação de backup em caso de incêndio. A válvula à prova de fogo é testada de acordo com API 607 ​​ou ISO 10497 para verificar seu desempenho. Uma válvula esfera não à prova de fogo não possui esta vedação de reserva e pode vazar em caso de incêndio. Válvulas de esfera à prova de fogo são necessárias em muitas aplicações, incluindo aquelas em refinarias e fábricas de produtos químicos.

8. Conclusão

As válvulas esfera surgiram como a escolha preferida para serviços de alta pressão e alta temperatura devido ao seu design robusto, desempenho de vedação confiável e versatilidade. A seleção da válvula esfera apropriada para uma determinada aplicação requer uma avaliação cuidadosa das condições operacionais, das características do fluido e dos requisitos de desempenho. Os principais elementos do projeto – o material da sede, a construção do corpo, os recursos de compensação térmica e o projeto à prova de fogo – contribuem para a adequação da válvula para serviços de alta pressão e alta temperatura. Ao compreender esses elementos de projeto e as considerações técnicas associadas, engenheiros e profissionais de compras podem selecionar válvulas de esfera que proporcionem operação confiável e segura durante a vida útil do equipamento.

Na Zhejiang Bolaisi Valve Co., Ltd., estamos comprometidos em fornecer produtos de válvula esférica de alta qualidade que atendam aos exigentes requisitos de aplicações de alta pressão e alta temperatura. Nossas válvulas esféricas são projetadas com materiais avançados, usinagem de precisão e testes rigorosos para garantir desempenho ideal e longa vida útil. Oferecemos uma ampla gama de configurações de válvulas de esfera, incluindo projetos com sede macia e com sede metálica, opções à prova de fogo e não à prova de fogo, e projetos flutuantes e montados em munhão.

Entre em contato com Válvula Co. de Zhejiang Bolaisi, Ltd.para obter assistência técnica na seleção da válvula esfera apropriada para sua aplicação de alta pressão e alta temperatura.
