Por que as válvulas borboleta de ventilação de alto desempenho são essenciais para o controle do fluxo de ar industrial moderno

Resumo do artigo: Válvulas borboleta de ventilação de alto desempenhosão projetados para sistemas de ventilação de baixa pressão e grande diâmetro, remoção de poeira, exaustão e gases de combustão, onde o controle estável do fluxo de ar e a resistência à corrosão são críticos. Este guia explica sua estrutura, materiais, opções de atuadores, parâmetros técnicos, aplicações, critérios de seleção e requisitos de manutenção, ajudando os compradores industriais a tomar uma decisão de seleção de válvula mais informada.

Índice

• O que são válvulas borboleta de ventilação de alto desempenho?
• Por que o desempenho é importante em sistemas de ventilação industrial?
• Quais são os principais recursos de design?
• Quais parâmetros técnicos os compradores devem considerar?
• Pneumático vs. Elétrico: Qual atuador é melhor?
• Onde essas válvulas são comumente usadas?
• Como você deve selecionar a válvula certa?
• Como você pode manter o desempenho da válvula a longo prazo?
• Perguntas frequentes

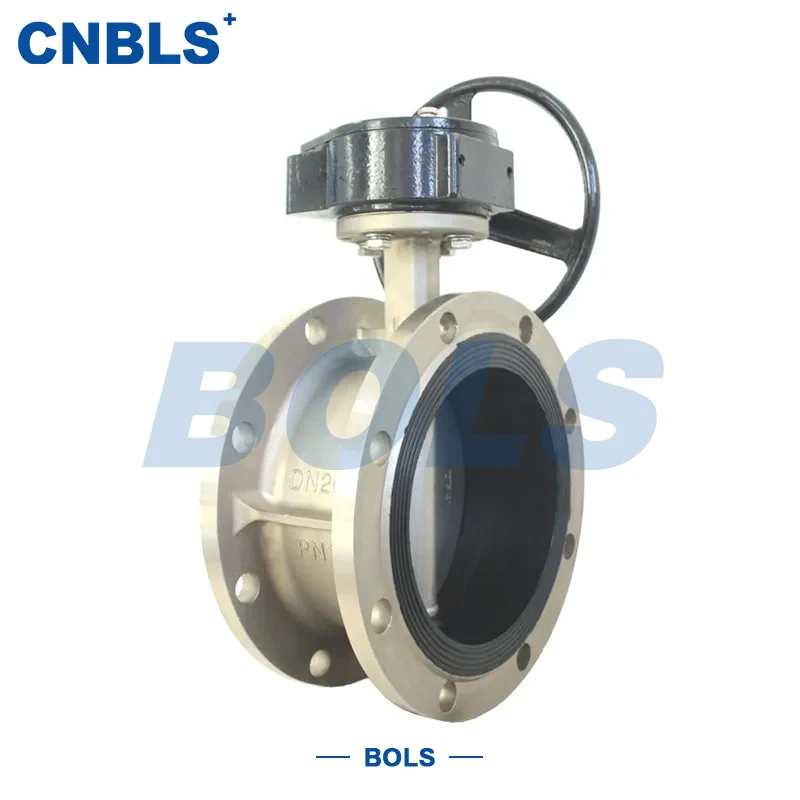

O que são válvulas borboleta de ventilação de alto desempenho?

Válvulas borboleta de ventilação de alto desempenhosão dispositivos especializados de controle de fluxo projetados para tubulações de ventilação industrial operando sob pressão relativamente baixa, mas frequentemente exigindo grande capacidade de fluxo de ar. De acordo comBolaisiNas informações do produto, a série de válvulas foi projetada para aplicações de ventilação e remoção de poeira e está disponível em configurações de aço inoxidável, incluindo SS304, SS316, SS304L e SS316L.

A válvula usa uma estrutura borboleta concêntrica ou central. Um disco circular gira em torno do eixo da haste para abrir, fechar ou regular o fluxo de ar. Esta construção relativamente simples reduz o número de componentes móveis enquanto cria um caminho de fluxo suave com resistência comparativamente baixa.

Bolaisi oferece duas configurações principais de atuação:

• D641W:Válvula borboleta de ventilação pneumática operada por um atuador pneumático.
• D941W:Válvula borboleta de ventilação elétrica operada por atuador elétrico.

A linha de produtos abrange diâmetros nominais de DN100 a DN2000, tornando-a adequada para aplicações onde válvulas convencionais de pequeno diâmetro não podem fornecer capacidade de fluxo de ar suficiente.

Por que o desempenho é importante em sistemas de ventilação industrial?

Os sistemas de ventilação industrial frequentemente lidam com ar empoeirado, gases corrosivos, gases de combustão de alta temperatura ou grandes volumes de ar. Uma válvula que crie resistência excessiva ou não suporte o ambiente operacional pode afetar negativamente a eficiência e a confiabilidade de todo o sistema.

Uma válvula borboleta de ventilação adequadamente selecionada pode ajudar a fornecer:

• Desligamento e regulação confiáveis ​​do fluxo de ar.
• Menor perda de pressão em grandes tubulações de ventilação.
• Operação estável em ambientes carregados de poeira ou corrosivos.
• Integração conveniente com sistemas de automação centralizados.
• Requisitos de manutenção reduzidos através de uma estrutura relativamente simples.

Para as equipes de aquisição, o desempenho da válvula deve, portanto, ser avaliado de acordo com o ambiente operacional completo, e não apenas com o diâmetro. A composição do meio, a temperatura, a pressão, os requisitos de vazamento, o tipo de atuador e os padrões de instalação influenciam a configuração apropriada.

Quais são os principais recursos de design?

Estrutura Concêntrica de Borboleta

O design da linha central posiciona o disco e a haste em torno do mesmo eixo central. Seu arranjo mecânico simples suporta rotação suave, torque operacional relativamente baixo e passagem eficiente do fluxo de ar. Estas características são particularmente úteis em sistemas de ventilação de grande diâmetro e alto fluxo.

Construção em aço inoxidável

Dependendo da aplicação, o corpo, o disco, a haste e outros componentes que suportam pressão podem ser configurados com materiais de aço inoxidável resistentes à corrosão. As opções incluem CF8, CF8M, CF3, CF3M, A182 F304, F316, F304L e F316L.

Essa flexibilidade de material permite que os compradores combinem a construção da válvula com diferentes níveis de corrosividade do gás e exposição à temperatura.

Vedação para serviço de ventilação

O projeto de vedação de ventilação tipo W pode usar vedação de metal ou uma configuração de vedação composta FKM e aço inoxidável. A seleção deve ser baseada na temperatura, nas características do meio, no desgaste esperado e no desempenho de vazamento necessário.

Conexões flangeadas

As extremidades flangeadas simplificam a instalação, o posicionamento, a inspeção e a substituição da tubulação. As informações do produto identificam GB/T 9113 e ANSI B16.5 entre os padrões de flange comumente aplicáveis.

Quais parâmetros técnicos os compradores devem considerar?

As especificações técnicas são especialmente importantes na compra de válvulas para grandes projetos de ventilação industrial. A tabela a seguir resume as principais especificações associadas à série Bolaisi.

Estas especificações devem ser tratadas como um ponto de partida. A seleção final deve sempre ser baseada nas condições reais do projeto e na documentação técnica confirmada pelo fabricante.

Pneumático vs. Elétrico: Qual atuador é melhor?

A escolha entre atuação pneumática e elétrica depende em grande parte das utilidades disponíveis no local, da filosofia de controle, dos requisitos de resposta e da arquitetura de automação.

Atuação pneumáticapode ser vantajoso onde a ciclagem rápida e uma infra-estrutura de ar comprimido existente são prioridades.Atuação elétricapode ser mais conveniente onde é necessária operação remota, controle modulante ou integração direta com um sistema de controle elétrico.

Onde essas válvulas são comumente usadas?

A ampla faixa de diâmetros, as opções de materiais em aço inoxidável e o design de vedação orientado para ventilação permitem que essas válvulas atendam a diversas aplicações industriais.

• Metalurgia:Ventilação de gases de combustão de alta temperatura e controle de exaustão.
• Geração de energia:Sistemas de ventilação e dessulfurização de caldeiras.
• Processamento químico:Sistemas de coleta de poeira e exaustão de gases corrosivos.
• Materiais de construção:Equipamento industrial de remoção de poeira e ventilação.
• Mineração:Ventilação de minas e sistemas de controle ambiental.
• Proteção ambiental:Sistemas industriais de exaustão e tratamento de ar.
• Grandes instalações:Plantas industriais e sistemas de tratamento de ar em grande escala.

Nestes ambientes, a válvula pode ser usada para fechamento do fluxo de ar, regulação do fluxo e controle do fluxo do sistema de ventilação.

Como você deve selecionar a válvula certa?

A aquisição de válvulas industriais deve começar com uma compreensão clara das condições reais de operação. Antes de selecionar umVálvulas borboleta de ventilação de alto desempenhoconfiguração, os compradores devem avaliar os seguintes fatores:

1. Diâmetro da tubulação:Confirme o diâmetro nominal necessário e as dimensões de conexão.
2. Pressão operacional:Selecione uma classificação de pressão apropriada para o sistema de ventilação.
3. Temperatura operacional:Verifique se o corpo, o disco, a haste e os materiais de vedação são adequados para a temperatura máxima.
4. Composição do gás:Identifique componentes corrosivos, como gases contendo enxofre ou cloro.
5. Concentração de poeira:Considere se o acúmulo de poeira pode afetar o disco ou as superfícies de vedação.
6. Requisitos de controle:Decida se é necessária operação manual, pneumática, elétrica, liga-desliga ou modulante.
7. Padrão de flange:Garanta a compatibilidade com o sistema de flange da tubulação existente.
8. Ambiente de manutenção:Considere a acessibilidade para inspeção, limpeza, manutenção do atuador e substituição da vedação.

Para projetos que envolvem meios agressivos ou gases de combustão de alta temperatura, selecionar o tipo correto de aço inoxidável e a configuração de vedação é particularmente importante.

Como você pode manter o desempenho da válvula a longo prazo?

Mesmo uma válvula industrial bem projetada requer inspeção e manutenção adequadas. A manutenção adequada pode reduzir o risco de emperramento, vazamento, mau funcionamento do atuador e tempo de inatividade inesperado.

• Limpe regularmente a poeira acumulada nas superfícies de vedação.
• Inspecione o disco e a haste quanto a desgaste anormal ou corrosão.
• Verifique periodicamente a operação do atuador e as conexões de montagem.
• Para modelos pneumáticos, mantenha a pressão do ar comprimido estável entre os limites operacionais recomendados.
• Inspecione as conexões elétricas e a lubrificação do atuador nas configurações elétricas.
• Durante a inicialização em alta temperatura, use aquecimento gradual quando exigido pelo projeto do sistema.
• Monitore o vazamento e o torque operacional para identificar precocemente problemas em desenvolvimento.

Deve ser estabelecido um cronograma de manutenção preventiva de acordo com a frequência de operação, composição do gás, temperatura, carga de poeira e recomendações técnicas do fabricante.

Perguntas frequentes

Para que são utilizadas principalmente as válvulas borboleta de ventilação de alto desempenho?

Eles são projetados principalmente para aplicações de ventilação de baixa pressão e grande diâmetro, incluindo remoção de poeira, exaustão industrial, corte de fluxo de ar, regulação de fluxo e sistemas de gases de combustão.

Quais tamanhos estão disponíveis?

A gama de produtos Bolaisi referenciada cobre diâmetros nominais de DN100 a DN2000, tornando-a adequada para tubulações de ventilação médias e muito grandes.

Estas válvulas são adequadas para gases corrosivos?

Sim. Opções de materiais de aço inoxidável, como CF8M, CF3M, F316 e F316L, podem fornecer maior resistência à corrosão. O grau apropriado deve ser selecionado de acordo com a composição real do gás e as condições operacionais.

Qual é a diferença entre D641W e D941W?

O D641W utiliza um atuador pneumático, enquanto o D941W utiliza um atuador elétrico. A atuação pneumática é adequada para operação rápida ou frequente, enquanto a atuação elétrica é útil para aplicações de controle remoto e modulante.

Essas válvulas podem lidar com ventilação de alta temperatura?

A faixa técnica referenciada é de -30°C a 400°C. No entanto, a temperatura operacional real permitida depende do material selecionado, da configuração da vedação, do meio e das condições do projeto.

Como devo escolher entre vedação metálica e composta?

A escolha deve considerar a temperatura operacional, a composição do gás, os requisitos de vazamento, as condições de desgaste e as expectativas de vida útil. Para projetos específicos, os compradores devem confirmar a configuração da vedação com o fabricante da válvula antes de fazer o pedido.

Conclusão

As Válvulas Borboleta de Ventilação de Alto Desempenho fornecem uma solução prática para sistemas industriais que exigem grande capacidade de fluxo de ar, baixa resistência, fechamento confiável e operação automatizada. Com construção concêntrica, opções de materiais de aço inoxidável, vedação para ventilação, conexões flangeadas e atuação pneumática ou elétrica, eles podem ser configurados para aplicações exigentes em metalurgia, geração de energia, processamento químico, mineração, materiais de construção e proteção ambiental. Se você estiver adquirindo válvulas de ventilação industrial confiáveis ​​de um fabricante ou fornecedor chinês, combine cuidadosamente as especificações da válvula com as condições do seu sistema. Para configurações personalizadas, consultoria técnica ou suporte de compras,Contate-nospara discutir os requisitos do seu projeto com Bolaisi e encontrar a solução certa de válvula borboleta de ventilação.
