Filtros Y GB

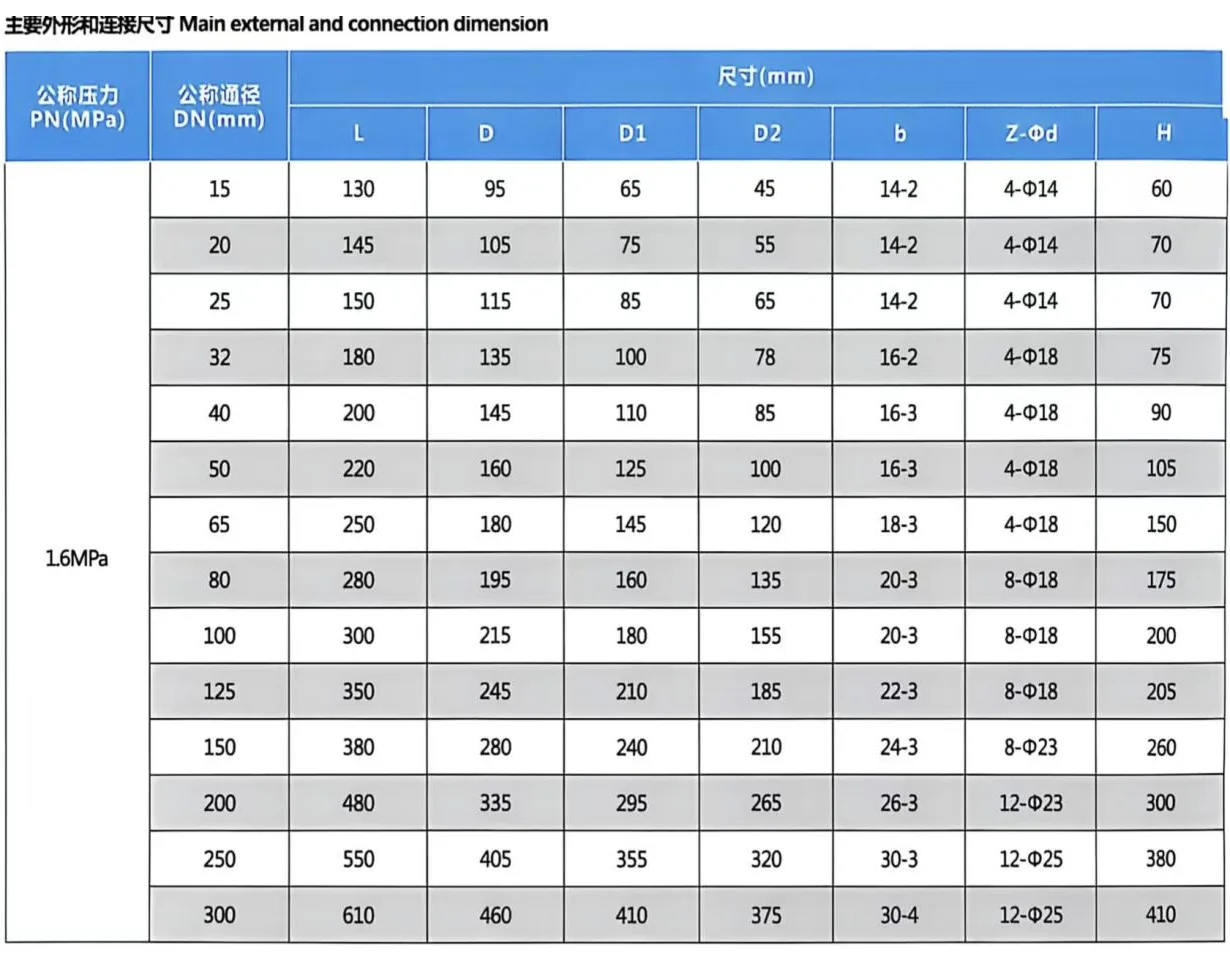

Parâmetros principais do produto

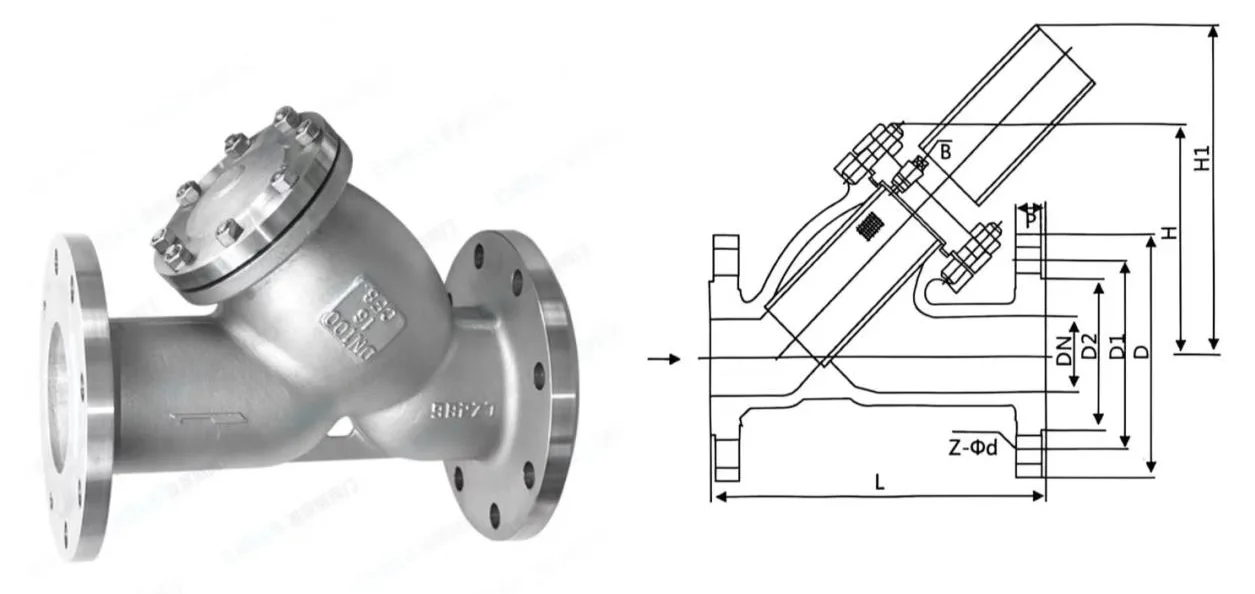

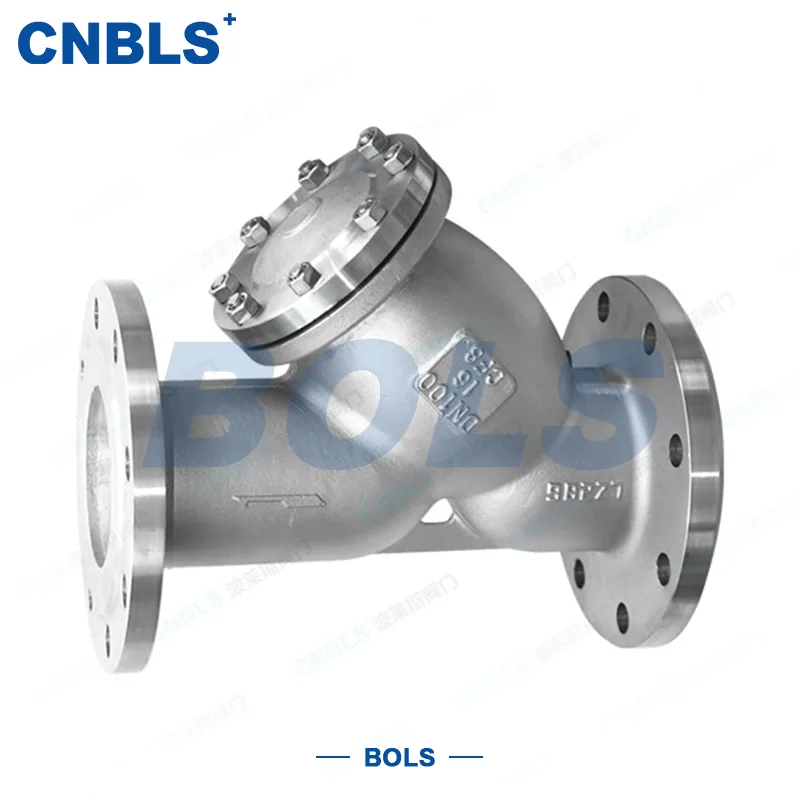

Fabricados pela Bolaisi, os Filtros Y GB (Modelo: GL41W-16P) são totalmente forjados em aço inoxidável com conexão de flange para fácil instalação. Como equipamento de filtragem universal para sistemas de tubulações industriais, ele atende às demandas de filtragem de transporte médio sob diversas condições de trabalho, apresentando desempenho geral estável e longa vida útil.

Visão geral do produto

GB Y-Strainers são dispositivos essenciais de filtragem de núcleo em sistemas de tubulações de transporte de fluidos. O filtro Y Bolaisi GL41W-16P GB é comumente instalado na entrada frontal dos principais equipamentos de tubulação, como válvulas redutoras de pressão, válvulas de alívio, válvulas de nível de água constante e outras válvulas de controle.

Adotando um design estrutural maduro e otimizado, possui baixa resistência ao fluxo, excelente desempenho de vedação, desmontagem conveniente e descarga de esgoto e operação estável. As telas de filtro interno estão disponíveis em especificações personalizadas para atender a diversos padrões de filtragem: malha 18 ~ 30 para filtragem de água, malha 10 ~ 100 para filtragem de gás e telas de alta precisão de malha 100 ~ 480 para filtragem de óleo. Uma gama completa de especificações satisfaz plenamente os requisitos de purificação em todos os setores, protegendo efetivamente as válvulas a jusante e todo o sistema de tubulação para uma operação estável a longo prazo.

Principais aplicações

1. Pré-proteção para equipamentos de precisão

Instalado na parte frontal de equipamentos de fluidos de precisão, incluindo bombas de água, válvulas redutoras de pressão, válvulas de controle hidráulico e instrumentos de teste, ele intercepta com eficiência impurezas de partículas sólidas. Ele evita abrasão de componentes, travamento de válvulas, bloqueio de tubulações e outras falhas, prolongando significativamente a vida útil do equipamento em geral e reduzindo custos de operação e substituição.

2. Purificação de Múltiplos Meios

Filtra eficazmente sedimentos, ferrugem e impurezas na água, partículas suspensas em produtos petrolíferos e poeira e detritos em meios gasosos. Ele purifica continuamente os fluidos da tubulação para evitar contaminação secundária, garantir limpeza média e atender aos padrões básicos de produção e transporte.

3. Operação estável de sistemas de rede de tubulação

Evita condições anormais de trabalho causadas pelo acúmulo de impurezas, como flutuação de queda de pressão e desequilíbrio de fluxo. Ele estabiliza a pressão da rede de tubulação e os parâmetros do processo de produção e melhora a segurança operacional e a estabilidade de trabalho de todo o sistema de tubulação.

4. Ampla aplicação entre setores

Com forte compatibilidade universal, este produto é amplamente utilizado em sistemas de dutos de abastecimento de água e drenagem, HVAC, proteção contra incêndio, petroquímica, energia elétrica e metalurgia, transmissão de gás, indústria leve e outros campos, servindo como um dispositivo de filtragem de suporte geral para dutos industriais e civis.

Princípio de funcionamento

Os filtros Y GB de aço inoxidável Bolaisi operam com base no princípio de peneiração física e filtração, realizando filtragem contínua através de uma estrutura automática autoportante com operação simples e fácil manutenção.

Processo de Filtragem de Impurezas

O meio flui unidirecionalmente para dentro da cavidade em forma de Y e passa através da tela inclinada do filtro de aço inoxidável a uma velocidade constante. Impurezas sólidas maiores que a abertura da malha ficam presas dentro da tela por meio de peneiramento graduado, enquanto o meio limpo penetra na tela e é entregue às tubulações a jusante para completar o processo de filtração.

Descarga de esgoto e processo de manutenção

À medida que as impurezas se acumulam na tela do filtro e aumentam gradualmente a queda de pressão da tubulação, feche as válvulas de controle a montante e a jusante e, em seguida, abra a tampa da válvula inferior ou o bujão de drenagem. A tela do filtro pode ser retirada para limpeza de alta pressão, manutenção ou substituição direta. Após a reinicialização e instalação, o filtro pode ser colocado novamente em operação contínua, garantindo economia de tempo e inspeção e manutenção eficientes.
