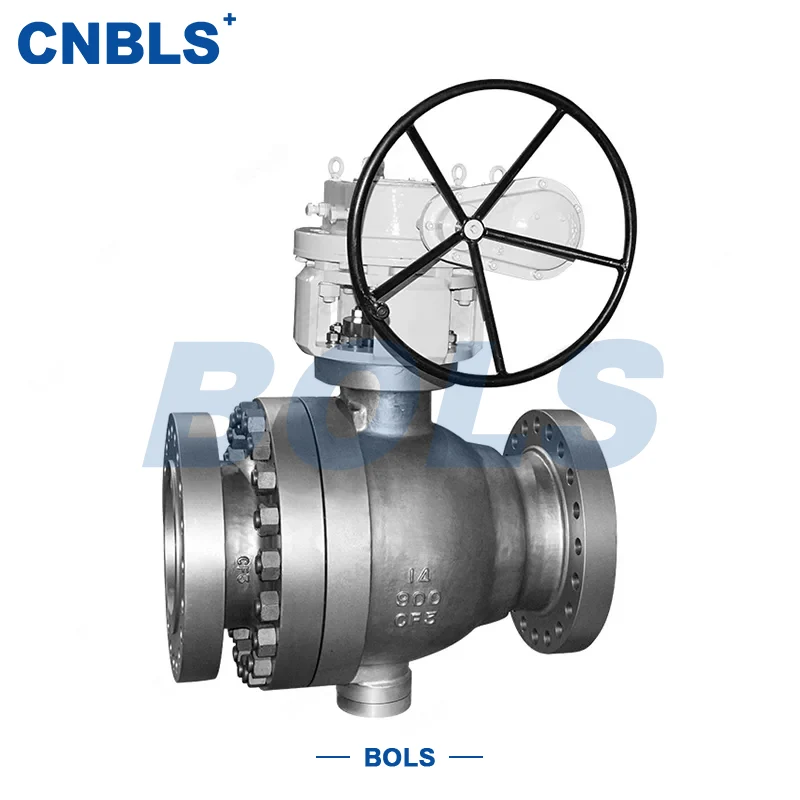

Válvulas de esfera isoladas com jaqueta de aço inoxidável

As válvulas esféricas isoladas com jaqueta de aço inoxidável são válvulas esféricas flutuantes de porta completa especialmente projetadas para meios de alta viscosidade, facilmente cristalizáveis ​​e solidificáveis. Tanto o corpo da válvula quanto a camisa são inteiramente feitos de aço inoxidável. Uma camada de revestimento independente é adicionada à estrutura da válvula de esfera convencional, permitindo que vapor, água quente ou óleo de transferência de calor circulem através dela para isolamento ou aquecimento contínuo do meio dentro da cavidade da válvula e passagem de fluxo.

Com controle de temperatura constante encamisado, a válvula evita efetivamente a solidificação, cristalização ou aumento significativo da viscosidade do meio dentro da válvula devido à queda de temperatura, garantindo assim a operação flexível da válvula e o funcionamento ininterrupto do sistema. Nos sistemas de transmissão de isolamento térmico de indústrias como petroquímica, fibras químicas, alimentícia e farmacêutica, as válvulas de esfera isoladas com jaqueta de aço inoxidável servem como um dos principais componentes de controle.

Estrutura e Princípio de Funcionamento

Estrutura de bola flutuante de porta completa

A válvula adota um design de esfera flutuante. Sob a pressão do meio, a esfera forma uma vedação confiável com a sede da válvula. A passagem de fluxo em toda a porta minimiza a retenção e a resistência de fluidos, tornando-a particularmente adequada para a transmissão estável de meios de alta viscosidade.

Estrutura de isolamento revestido de aço inoxidável

Uma camada de camisa integral é soldada ou usinada na parte externa do corpo da válvula, formando uma cavidade de isolamento independente entre a camisa e o corpo da válvula para circulação contínua do meio de isolamento térmico. Conexões flangeadas ou roscadas podem ser configuradas na entrada e saída da camisa de acordo com as condições do local, facilitando a conexão à tubulação de isolamento térmico.

Lógica de controle de temperatura constante

Ao ajustar a temperatura e a vazão do meio da camisa, o meio dentro da cavidade da válvula é mantido sempre dentro de uma faixa de temperatura definida, evitando obstruções operacionais ou falhas na vedação. Esta estrutura permite que as válvulas de esfera isoladas com revestimento de aço inoxidável mantenham um desempenho estável mesmo sob operação intermitente ou condições de baixa temperatura ambiente.

Principais recursos do produto

Desempenho de isolamento estável e confiável

A estrutura da camisa cobre as principais áreas do corpo da válvula, apresentando alta eficiência de troca de calor. É adequado para condições de trabalho onde o ponto de congelamento do meio é próximo ou superior à temperatura ambiente.

Design totalmente resistente à corrosão em aço inoxidável

O corpo da válvula, a camisa e os principais componentes de suporte de pressão são todos feitos de aço inoxidável 304, 316, 304L ou 316L, adaptando-se a vários ambientes de meio de isolamento corrosivos ou de alta temperatura.

Alta classificação de vedação

A estrutura de vedação macia de PTFE/RPTFE, combinada com a esfera usinada com precisão, mantém uma classificação de vazamento Classe VI mesmo no estado isolado, reduzindo desperdícios médios e riscos do sistema.

Torque operacional controlável

A estrutura de esfera flutuante, combinada com o design de passagem de fluxo de porta completa, reduz efetivamente a resistência operacional sob condições de meio de alta viscosidade. Para especificações de grande diâmetro, um mecanismo de engrenagem helicoidal pode ser configurado para melhorar a estabilidade operacional.

Parâmetros técnicos principais

Configuração de materiais dos componentes principais

Aplicativos

Esta série de válvulas de esfera isoladas com revestimento de aço inoxidável é usada principalmente em sistemas industriais com altos requisitos de sensibilidade à temperatura média e continuidade de transmissão, incluindo, mas não se limitando a:

● Indústria petroquímica: transmissão de petróleo pesado, asfalto e resina

● Indústria de fibras químicas: pasta de fibras químicas e fusão de polímeros

● Indústria alimentícia: xarope, chocolate e óleo vegetal

● Indústria farmacêutica: intermediários e reagentes de alta viscosidade

● Indústria de impressão e tingimento e química fina: mídia líquida que requer controle constante de temperatura

Diretrizes de seleção e configuração

Prioridade de características médias

Esclarecer o ponto de congelamento do meio, a curva de mudança de viscosidade e a corrosividade é a base principal para selecionar o material do corpo da válvula e o tipo de camisa.

Combinação de temperatura e vedação

Quando a temperatura do meio dentro da válvula excede 232°C, as vedações preenchidas de PTFE devem ser priorizadas para garantir a estabilidade da vedação a longo prazo.

Configuração de conexão de jaqueta

Para sistemas de operação contínua, são recomendadas conexões de flange nas portas da camisa para facilitar a manutenção e melhorar a confiabilidade da vedação.

Seleção do Método de Operação

Para especificações acima de DN50 ou condições de trabalho de alta viscosidade, a configuração de um acionamento por engrenagem helicoidal pode melhorar significativamente a experiência de operação no local.

Diretrizes de operação e manutenção

1. Antes do comissionamento, pré-aqueça a válvula circulando primeiro o meio de isolamento pela camisa; evite a abertura e o fechamento diretos de meios de alta viscosidade no estado frio.

2.Monitore continuamente a temperatura e a pressão da camisa durante a operação para evitar superaquecimento local.

3. Inspecione regularmente as conexões da camisa, os flanges e a caixa de empanque quanto a vazamentos.

4. Antes do desligamento de longo prazo, drene o meio da camisa e limpe a cavidade da válvula para evitar que o meio residual se solidifique.
