Válvulas de guilhotina elétricas tipo wafer de aço inoxidável

Seleção e pontos de instalação

A seleção precisa e a instalação padrão afetam diretamente a vida útil, a estabilidade e o custo de manutenção.

Seleção de Materiais

1. Meio fortemente corrosivo (ácido, álcali, pasta): aço inoxidável 316 para resistência superior à corrosão.

2. Meios gerais contendo partículas ou fracamente corrosivos: aço inoxidável 304 para praticidade e economia.

Correspondência do Atuador

Para meios sujos ou de alta viscosidade, use atuadores elétricos de alto torque com proteção de torque para evitar emperramento da comporta e danos aos componentes.

Padrão de instalação

Use instalação do tipo wafer. Certifique-se de que a válvula esteja alinhada coaxialmente com os flanges da tubulação. Aperte os parafusos de forma simétrica e uniforme para evitar deformação do corpo.

Preparação de pipeline

Limpe impurezas, escória de soldagem e detritos antes da instalação para evitar o bloqueio da comporta. Filtros são recomendados a montante e a jusante para melhor proteção.

Fiação Elétrica

Siga rigorosamente o diagrama de fiação. Para áreas perigosas, utilize atuadores à prova de explosão com aterramento adequado.

Parâmetros Técnicos

Atributos principais

Materiais Componentes

As válvulas de guilhotina elétricas tipo wafer de aço inoxidável são construídas inteiramente em aço inoxidável, com cada componente feito de materiais rigorosamente selecionados. Esses materiais equilibram resistência à corrosão, resistência ao desgaste e desempenho de vedação, tornando-os adequados para condições operacionais complexas contendo impurezas e corrosão forte, garantindo uma operação estável da válvula a longo prazo. Os materiais específicos são os seguintes:

Padrões de design e fabricação

As válvulas de guilhotina elétricas tipo wafer de aço inoxidável são projetadas, fabricadas e testadas de acordo com rigorosos padrões nacionais e industriais. Cada processo atende às especificações, garantindo a qualidade do produto, desempenho estável e adequação para condições de trabalho complexas em diversos setores. Os padrões específicos são os seguintes:

● Projeto Geral: JB/T 8528, CJ/T 282

● Dimensões da bolacha: GB/T 12221

● Atuador Elétrico: GB/T 28270

● Classificações de pressão-temperatura: GB/T 12224

● Teste e inspeção: GB/T 13927, JB/T 9092

● Material: ASTM A182

Interpretação do Modelo (PZ973H)

● P: Descarga de lodo/estrutura tipo faca

● Z: Válvula gaveta

● 9: Atuação elétrica

● 7: Conexão de wafer

● 3: Parafuso externo e garfo (OS&Y)

● H: Cobertura de liga dura nas superfícies de vedação

Definição do Produto

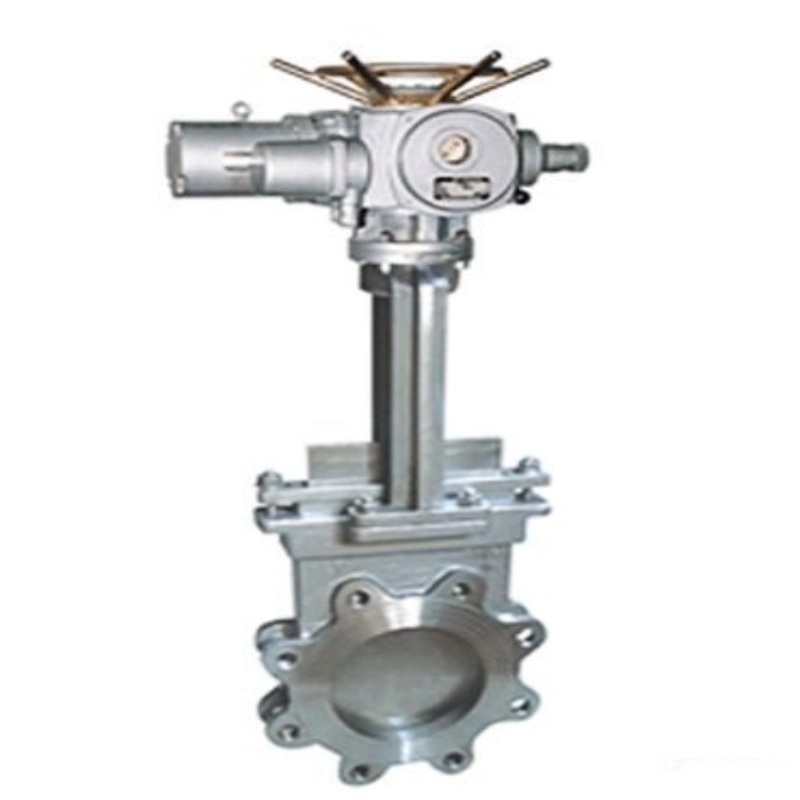

As válvulas de guilhotina elétricas tipo wafer de aço inoxidável (PZ973H) são válvulas de corte do tipo wafer equipadas com um atuador elétrico. Possui uma guilhotina afiada que corta sólidos, fibras e partículas durante o fechamento, evitando efetivamente o bloqueio da tubulação.

Com estrutura compacta, caminho de fluxo completo e construção totalmente em aço inoxidável, ele oferece excelente resistência à corrosão e é especialmente projetado para meios corrosivos, carregados de partículas e de alta viscosidade.

É amplamente utilizado no tratamento de águas residuais, mineração, celulose e papel, sistemas de pasta química, etc. O controle automático remoto melhora a eficiência da automação, reduz o custo de mão de obra e garante uma operação estável do gasoduto.
