Por que uma válvula esférica flangeada de plataforma alta de duas peças é uma escolha inteligente para controle de tubulações industriais modernas

Resumo:A seleção da válvula certa pode afetar diretamente a segurança da tubulação, a eficiência da automação, os custos de manutenção e a estabilidade operacional a longo prazo. OVálvula de esfera flangeada de plataforma alta de duas peçasdeBolaisifoi projetado para aplicações de fechamento industrial onde vedação confiável, baixa resistência ao fluxo, compatibilidade flexível de meios e integração do atuador são essenciais. Com um corpo de duas peças, estrutura de vedação de esfera flutuante, gaxeta de haste tipo gaxeta e plataforma de montagem alta ISO5211, esta válvula fornece uma solução prática para água, óleo, gás, vapor, produtos químicos, HVAC e outros sistemas de tubulações industriais.

Índice

• O que é uma válvula esférica flangeada de plataforma alta de duas peças?
• Como sua estrutura melhora o desempenho do pipeline?
• Quais são as principais vantagens?
• Como as vedações rígidas macias e metálicas se comparam?
• Quais são os principais parâmetros técnicos?
• Onde esta válvula esférica pode ser usada?
• Como os compradores devem selecionar a válvula certa?
• Por que escolher a Bolaisi como fabricante de válvulas?
• Perguntas frequentes
• Conclusão

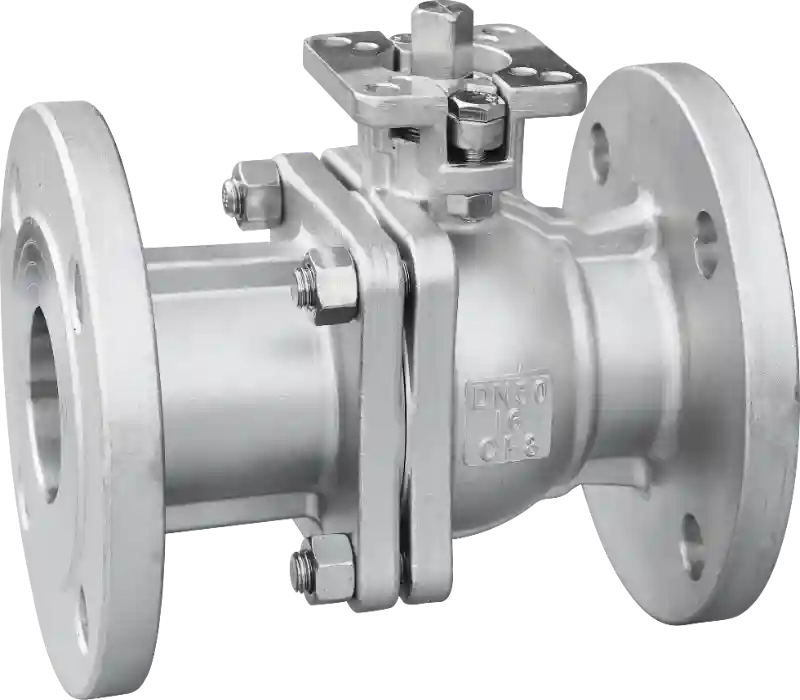

O que é uma válvula esférica flangeada de plataforma alta de duas peças?

Uma válvula esférica flangeada de plataforma alta de duas peças é uma válvula industrial de um quarto de volta projetada principalmente para fechamento confiável de tubulações. Sua esfera gira 90 graus para abrir ou fechar a passagem do fluxo, proporcionando operação rápida e resistência ao fluxo relativamente baixa. A construção em duas peças também torna a inspeção e a manutenção mais convenientes em comparação com projetos de difícil acesso após a instalação.

Uma de suas características definidoras é aPlataforma de montagem ISO5211 alta. Em vez de exigir um suporte de atuador adicional em muitas instalações, a plataforma padronizada permite que atuadores elétricos ou pneumáticos compatíveis sejam montados diretamente. Isto torna a válvula particularmente adequada para projetos onde é necessário o controle automatizado ou remoto da tubulação.

De acordo com as informações do produto Bolaisi, a válvula está disponível em DN15-DN200 (1/2"-8"), usa corpo de válvula em aço inoxidável e é classificada como PN16. Ele suporta fluxo bidirecional e pode ser configurado com vedação macia de PTFE ou vedação rígida de metal, dependendo das condições de operação.

Como sua estrutura melhora o desempenho do pipeline?

O desempenho de uma válvula industrial depende não apenas do material, mas também da sua estrutura interna e do projeto de conexão. O projeto Bolaisi incorpora vários recursos destinados a atender aos requisitos comuns de tubulações.

Corpo da válvula dividida em duas peças

O corpo dividido proporciona um equilíbrio prático entre integridade estrutural e facilidade de manutenção. Seu design facilita a inspeção, montagem e manutenção, mantendo dimensões de usinagem consistentes. Para usuários industriais, o acesso mais fácil pode ajudar a reduzir o tempo de manutenção e o tempo de inatividade desnecessário da tubulação.

Estrutura de vedação de esfera flutuante

O design de esfera flutuante suporta vedação bidirecional. Sob pressão média, a esfera é empurrada em direção à sede da válvula, ajudando a manter o contato entre as superfícies de vedação. Essa estrutura é particularmente útil para aplicações de desligamento onde o isolamento confiável é mais importante do que a limitação do desempenho.

Gaxeta de haste tipo glândula

A haste da válvula utiliza uma estrutura de gaxeta tipo gaxeta projetada para minimizar vazamentos externos. A gaxeta também pode ser substituída durante a manutenção, o que pode reduzir a complexidade do serviço e ajudar a evitar a remoção desnecessária de toda a válvula da tubulação.

Plataforma ISO5211 alta

A plataforma de montagem alta é uma das características mais importantes dos sistemas automatizados. Sua interface padronizada suporta a instalação direta de atuadores pneumáticos ou elétricos compatíveis, simplificando a integração de equipamentos e reduzindo a necessidade de componentes de montagem personalizados.

Quais são as principais vantagens de uma válvula esfera flangeada de plataforma alta de duas peças?

Para engenheiros, empreiteiros de EPC, distribuidores e compradores de válvulas industriais, uma válvula deve ser avaliada de acordo com os requisitos operacionais reais, e não apenas com a aparência. As principais vantagens incluem:

• Operação rápida de 90°:A abertura e o fechamento de um quarto de volta permitem o rápido isolamento da tubulação.
• Baixa resistência ao fluxo:A passagem direta da bola suporta um movimento fluido eficiente.
• Vedação bidirecional:A estrutura de esfera flutuante suporta o fechamento em qualquer direção do fluxo.
• Compatibilidade de automação:A alta plataforma ISO5211 simplifica a instalação do atuador.
• Opções de vedação flexíveis:As vedações macias de PTFE e as vedações rígidas de metal atendem a diferentes requisitos de temperatura e meio.
• Manutenção conveniente:O corpo dividido e a gaxeta da haste substituível simplificam as operações de serviço.
• Ampla cobertura de tamanho:As opções DN15-DN200 suportam uma ampla gama de aplicações de tubulações.

Essas características tornam a válvula adequada tanto para sistemas convencionais de fechamento manual quanto para equipamentos automatizados de controle de fluidos industriais.

Como as vedações rígidas macias e metálicas se comparam?

A seleção da vedação é uma das considerações mais importantes ao especificar uma válvula esfera. Diferentes meios e temperaturas podem impor demandas muito diferentes à sede da válvula.

As informações de testes publicadas pela Bolaisi indicam que a versão com vedação macia é testada para aplicações de até 150°C, enquanto a versão com vedação rígida metálica é destinada a condições de até 280°C. A configuração de vedação rígida é especialmente útil onde a erosão em alta temperatura ou o impacto de partículas podem desafiar os materiais convencionais de sede macia.

Os compradores devem sempre selecionar a configuração de vedação de acordo com a temperatura real, pressão, composição do meio, requisitos de compatibilidade e padrões de projeto aplicáveis.

Quais são os principais parâmetros técnicos?

A compreensão das especificações básicas torna mais fácil para os engenheiros e equipes de compras determinar se uma válvula se adapta a um projeto específico de tubulação.

Para projetos com requisitos adicionais, os compradores devem verificar as classificações de pressão e temperatura, padrões de flange, compatibilidade de meios, torque do atuador e outros parâmetros de engenharia antes de fazer um pedido.

Onde esta válvula esférica pode ser usada?

A combinação de construção em aço inoxidável, múltiplas configurações de vedação, conexão flangeada e compatibilidade do atuador permite que esta válvula atenda a uma ampla gama de aplicações industriais.

• Abastecimento e drenagem municipal de água:Adequado para redes de água, sistemas secundários de água e tubulações de corte de águas residuais.
• Processamento químico:Aplicável a produtos petrolíferos, fluidos levemente corrosivos e linhas de processo selecionadas de alta temperatura.
• Transmissão de gás:Útil para estações de gasodutos e sistemas de corte onde é necessário um isolamento confiável.
• Usinas de energia:Adequado para vapor de caldeira, circulação de aquecimento e sistemas de tubulação relacionados.
• HVAC de fábrica:Pode ser usado em sistemas de circulação de água de resfriamento e óleo por transferência de calor.
• Sistemas de suporte de equipamentos:Apropriado para transporte de óleo, circulação de resfriamento e outras aplicações de controle de fluidos industriais.

Quando a operação automatizada é necessária, atuadores elétricos ou pneumáticos compatíveis podem ser integrados através da plataforma alta ISO5211, tornando a válvula adequada para sistemas centralizados ou de controle remoto.

Como os compradores devem selecionar a válvula certa?

A escolha de uma válvula de esfera industrial deve começar com as condições de operação e não apenas com o tamanho da válvula. As equipes de compras podem usar a seguinte lista de verificação:

1. Identifique o meio.Determine se a tubulação transporta água, óleo, gás, vapor ou um fluido corrosivo ou contendo partículas.
2. Confirme a temperatura operacional.Selecione vedação macia de PTFE ou vedação rígida de metal de acordo com a faixa de temperatura real.
3. Confirme os requisitos de pressão.Certifique-se de que a classificação de pressão da válvula corresponda às condições de projeto do sistema.
4. Selecione o diâmetro nominal.Combine o tamanho do DN e as dimensões do flange com a tubulação existente.
5. Determine os requisitos de atuação.Se for necessário controle remoto ou automático, verifique a compatibilidade do atuador e o torque necessário.
6. Verifique a compatibilidade dos materiais.O aço inoxidável e os materiais de vedação devem ser adequados ao meio transportado.
7. Considere a manutenção.Projetos com embalagem acessível e construção prática da carroceria podem ajudar a reduzir a complexidade do serviço a longo prazo.

Um profissionalVálvula de esfera flangeada de plataforma alta de duas peçasO fornecedor deve ser capaz de fornecer informações técnicas que ajudem os clientes a tomar essas decisões de acordo com as condições reais de trabalho.

Por que escolher a Bolaisi como fabricante de válvulas?

Válvula Co. de Zhejiang Bolaisi, Ltd.opera como fabricante e fornecedor de válvulas industriais com recursos de produção, usinagem, inspeção, montagem e controle de qualidade. De acordo com as informações do produto publicadas pelo fabricante, cada válvula passa por inspeção de usinagem, verificação de montagem, teste de pressão e inspeção final antes do envio.

Esta abordagem de fabricação é importante porque a confiabilidade da válvula industrial depende de mais do que a especificação nominal. A consistência dimensional, a qualidade da vedação, a precisão da montagem, os testes de pressão e a inspeção final contribuem para um desempenho confiável em campo.

Para compradores internacionais que procuram umFabricante, fornecedor ou fábrica de válvula na China, a Bolaisi oferece a válvula esférica flangeada de plataforma alta de duas peças em uma variedade de tamanhos e configurações de vedação. O design de seu produto também atende a um requisito prático cada vez mais encontrado em plantas modernas: a integração de equipamentos convencionais de fechamento de dutos com sistemas de controle automatizados.

O portfólio de produtos da Bolaisi inclui adicionalmente válvulas gaveta de aço inoxidável, válvulas globo, válvulas de retenção, válvulas borboleta e outras soluções de válvulas industriais, permitindo que os compradores obtenham diferentes componentes de controle de tubulações do mesmo fornecedor profissional.

Perguntas frequentes

1. Qual é o objetivo principal de uma válvula esférica flangeada de plataforma alta de duas peças?

Seu objetivo principal é o fechamento confiável de tubulações industriais. A estrutura da esfera rotativa de 90° permite abertura e fechamento rápidos, enquanto o design da esfera flutuante proporciona vedação bidirecional.

2. O que a alta plataforma ISO5211 faz?

A alta plataforma ISO5211 fornece uma interface padronizada de montagem do atuador. Permite a instalação direta de atuadores elétricos ou pneumáticos compatíveis, simplificando a automação e a integração de equipamentos.

3. Qual é a diferença entre vedação suave e vedação rígida de metal?

A vedação macia de PTFE destina-se a aplicações como água limpa, gás e óleo em temperatura normal, com temperatura de trabalho publicada de até 150°C. A vedação rígida de metal foi projetada para condições mais exigentes, incluindo vapor de alta temperatura e meios contendo partículas, com uma temperatura de trabalho publicada de até 280°C.

4. Quais tamanhos estão disponíveis?

O modelo Bolaisi Q41F/H/Y está listado em tamanhos de DN15 a DN200, equivalente a aproximadamente 1/2" a 8". A disponibilidade real deve ser confirmada de acordo com os requisitos do projeto.

5. Esta válvula pode ser usada com atuador elétrico?

Sim. A plataforma de montagem alta ISO5211 integrada foi projetada para suportar atuadores elétricos ou pneumáticos compatíveis. A seleção do atuador deve ser baseada no tamanho da válvula, pressão operacional, meio e torque operacional necessário.

6. Esta válvula é adequada para aplicações de alta temperatura?

Sim, quando a configuração de vedação apropriada for selecionada. Bolaisi especifica a versão com vedação suave para temperaturas de até 150°C e a versão com vedação rígida metálica para temperaturas de até 280°C. Os usuários devem verificar as condições completas de pressão e temperatura antes da seleção.

Conclusão

OVálvula de esfera flangeada de plataforma alta de duas peçascombina operação rápida de um quarto de volta, vedação de esfera flutuante bidirecional, corpo de duas peças utilizável, opções de vedação flexíveis e compatibilidade de atuador ISO5211. Com aplicações que vão desde sistemas de água e gás até processamento químico, vapor, HVAC e tubulações de usinas de energia, ele pode fornecer uma solução prática para fechamento industrial e requisitos automatizados de controle de fluidos.

Se você está procurando um confiávelVálvula de esfera flangeada de plataforma alta de duas peçasde um fabricante profissional na China e precisa de ajuda para selecionar o tamanho apropriado, estrutura de vedação ou configuração do atuador,Contate-nosem Bolaisi para orientação técnica e uma solução de válvula adequada para o seu projeto.
