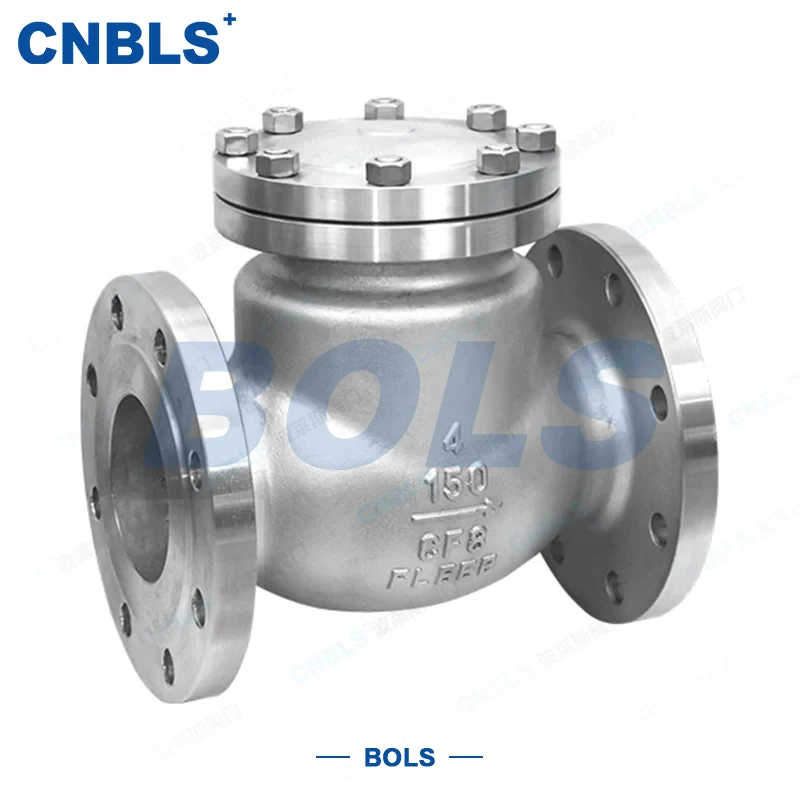

Válvulas de retenção de flange oscilante de aço inoxidável ANSI

As válvulas de retenção com flange oscilante de aço inoxidável ANSI são válvulas de corte automático projetadas e fabricadas estritamente de acordo com os padrões ANSI / ASME. Elas combinam a resistência à corrosão do aço inoxidável com as vantagens da estrutura do tipo oscilante, consistindo principalmente de corpo de aço inoxidável, castelo, disco giratório, mecanismo de dobradiça e extremidades flangeadas.

O princípio de funcionamento é simples e confiável: Durante o fluxo direto, a pressão média gira o disco em torno da dobradiça para abrir, garantindo um fluxo suave. Em caso de refluxo, o disco fecha automaticamente sob seu próprio peso e pressão reversa, evitando firmemente o refluxo e protegendo o sistema de tubulação e o equipamento a jusante.

Apresentando conexões flangeadas firmes e fáceis de manter e excelente resistência à corrosão, essas válvulas são amplamente utilizadas em sistemas de tubulação ANSI para indústrias petroquímicas, de gás natural, alimentícia e farmacêutica, tratamento de água e usinas de energia. Elas são especialmente ideais para aplicações de pressão média-baixa a média-alta que exigem prevenção automática de refluxo, alta vedação e resistência à corrosão.

Parâmetros técnicos principais

Principais vantagens do produto

Compatível com o padrão ANSI, forte adaptabilidade

Projetado e fabricado estritamente de acordo com ANSI/ASME, API e outros padrões americanos. Ela pode ser aplicada diretamente a vários sistemas de tubulação ANSI sem modificação extra, reduzindo os custos de aquisição e instalação. As válvulas de retenção com flange oscilante de aço inoxidável ANSI são componentes essenciais para prevenção de refluxo em tubulações ANSI.

Totalmente em aço inoxidável, resistente à corrosão e durável

Adota aço inoxidável ANSI, como F304/CF8, F316/CF8M, com excelente resistência à corrosão, alta temperatura e desgaste. Garante operação estável a longo prazo em meios ácidos, clorados e outros meios corrosivos, reduzindo a frequência de substituição e o custo de manutenção.

Estrutura giratória, alta eficiência de fluxo

O design de disco único/duplo/múltiplo se adapta a diferentes diâmetros. Passagem de fluxo suave, baixa resistência e operação sensível. A resposta de fechamento tão rápido quanto 0,5s bloqueia rapidamente o refluxo, protegendo efetivamente bombas, compressores e equipamentos a jusante contra golpe de aríete.

Vedação confiável, ampla gama de aplicações

Vedação rígida para condições de alta temperatura, partículas carregadas e alto desgaste; vedação macia para temperatura média-baixa e meio limpo. A conexão flangeada firme atende API 598 Classe IV com zero vazamento visível, adequada para condições de pressão baixa a média-alta.

Sem unidade externa, operação fácil

Abre e fecha automaticamente por pressão média e gravidade do disco, sem necessidade de energia extra. Estrutura simples, desempenho estável, menor investimento em equipamentos e consumo de energia.

Materiais e estrutura dos componentes

(Destaque a qualidade, garanta um desempenho estável)

Materiais dos componentes principais

(Compatível com ANSI, qualidade controlável)

● Corpo/Capô: ASTM A182 F304/F316 (forjado), ASTM A351 CF8/CF8M (fundido), ambos atendem aos padrões de materiais ANSI para diferentes condições corrosivas.

● Disco: Mesmo material do corpo + revestimento em liga de Stellite (ASTM A417 para vedação rígida), ou aço inoxidável + anel de vedação macia em PTFE (vedação macia), vedação balanceada e durabilidade.

● Mecanismo de dobradiça: Aço inoxidável 316 forjado; eixo da dobradiça feito de aço inoxidável endurecido por precipitação 17 4PH (ASTM A193 630), melhorando significativamente a resistência ao desgaste e a resistência para evitar emperramento.

● Vedações: Anel em liga de Inconel para altas temperaturas; Borracha de PTFE/perfluoroéter para meios limpos de temperatura média-baixa; Junta enrolada em espiral 316L (ANSI B16.20) para vedação de flange.

● Parafusos/Porcas: ASTM A193 B8/B8M (parafusos de aço inoxidável), ASTM A194 8/8M (porcas correspondentes), em conformidade com os padrões de fixação de alta pressão ANSI, material do corpo correspondente para resistência à corrosão consistente.

Características estruturais

(Projeto científico para condições ANSI)

Estrutura tipo swing com opções flexíveis de disco simples/duplo/multi disco de acordo com o diâmetro. Wafer flangeado / estrutura unitária para diferentes necessidades de instalação. Dobradiça externa para fácil manutenção.

Padrões de design e fabricação

Diretrizes de seleção

Corresponder com precisão à classe de pressão ANSI

Classe150 (PN20) para baixa pressão; Classe300 (PN50) para média pressão; Class600 (PN100) para pressão média-alta. Combine estritamente a classe do gasoduto para evitar sobrepressão. As válvulas de retenção com flange oscilante de aço inoxidável ANSI devem ser selecionadas de acordo para uma operação segura.

Selecione a estrutura do disco por diâmetro

Diâmetro pequeno (NPS 1/2"~2"): tipo giratório de disco único, baixa resistência, ação sensível. Diâmetro grande (NPS 3" e superior): disco duplo/multidisco, reduz o risco de vibração e golpe de aríete.

Escolha o tipo de vedação por condição de trabalho

Alta temperatura (>200°C), partículas ou alto desgaste → vedação metálica dura (sobreposição de Stellite). Temperatura média-baixa (≤200°C), mídia limpa → vedação macia (PTFE/perfluoroéter) para vazamento próximo de zero.

Combine o material com corrosão média

Meio não corrosivo geral → 304 (F304/CF8). Meio clorado, ácido ou corrosivo → 316 (F316/CF8M). Corrosão severa → atualização para aço inoxidável especial para maior vida útil.

Corresponder à especificação de flange ANSI

Confirme se o tipo de revestimento (RF/RJ) e a classe do material correspondem totalmente aos flanges da tubulação para evitar falhas na vedação.

Operação e Manutenção

(Prolongar a vida útil, garantir uma operação estável)

Notas de instalação

● Antes da instalação: verifique se a classe, o material, o diâmetro e a face do flange correspondem ao sistema ANSI. Verifique se há danos no corpo, disco e dobradiça. Teste manualmente o movimento do disco para uma operação suave.

● Instale de acordo com a seta de direção do fluxo para garantir que o fluxo direto abra o disco. A instalação reversa é estritamente proibida.

● Reserve espaço suficiente na lateral do disco para abertura total, evitando obstruções por tubos ou paredes.

Manutenção de rotina

● Inspecione regularmente as vedações do flange e do castelo; reaperte os parafusos ou substitua as juntas se ocorrer vazamento.

● Desmonte periodicamente para limpar detritos internos e aplique graxa para alta temperatura no eixo da dobradiça para evitar emperramento.

● Para aplicações de alto fluxo ou de grande porte, instale supressores de golpe de aríete a jusante. Feche as válvulas a montante lentamente para reduzir o choque.

Reinicie após desligamento de longo prazo

Antes de reiniciar: verifique manualmente o movimento do disco, inspecione o interior quanto a bloqueios ou danos na vedação. Abra o meio lentamente e aumente gradualmente a pressão e o fluxo para evitar emperramento ou falha na vedação.

Campos de aplicação

Com conformidade ANSI, resistência à corrosão, vedação confiável e operação sensível, as válvulas de retenção com flange oscilante de aço inoxidável ANSI são amplamente utilizadas em sistemas de tubulação ANSI para:

● Petroquímica: meios corrosivos como fluidos químicos, óleo ácido, ácido e alcalino, pressão baixa a média-alta.

● Gás natural: gasodutos de gás natural e GLP, forte resistência à corrosão, prevenção confiável de refluxo.

● Alimentos e produtos farmacêuticos: tubulações médias limpas, vedação de alta precisão, grau higiênico.

● Tratamento de água: sistemas de tratamento de água clorada, esgoto e meios corrosivos.

● Indústria de energia: sistemas auxiliares de usinas de energia e tubulações de vapor, resistentes a altas temperaturas e ao desgaste.
