Como a Válvula Esfera mantém a vedação hermética sob condições de alta temperatura?

Dentro de uma refinaria petroquímica, vapor superaquecido a 540°C percorre quilômetros de tubulações. Em uma usina de energia solar concentrada, o sal fundido a 600°C flui através de trocadores de calor. Estas condições extremas exigem válvulas que possam manter uma vedação estanque apesar das imensas tensões térmicas. A válvula de esfera, uma válvula industrial amplamente utilizada, enfrenta um desafio fundamental nessas temperaturas: os materiais da esfera e da sede se expandem em taxas diferentes. Se o sistema de vedação não puder acomodar essa expansão diferencial, a válvula vazará, causando riscos à segurança, perda de produto e tempo de inatividade dispendioso. No entanto, as válvulas de esfera para altas temperaturas conseguem rotineiramente um fechamento hermético mesmo em temperaturas superiores a 500°C. Como isso é possível?

Este artigo explora os princípios de engenharia e materiais avançados que permitemVálvula de esferapara manter a vedação hermética sob condições de alta temperatura. A solução reside em uma combinação sofisticada de seleção de materiais de sede (de polímeros avançados a ligas metálicas), geometria de design de sede que compensa a expansão térmica, combinação cuidadosa de materiais entre a esfera e a sede e o uso de barreiras térmicas para proteger componentes críticos. Além disso, a seleção de vedações de haste apropriadas, a aplicação de princípios de projeto à prova de fogo e o uso de molas de compensação térmica contribuem para a integridade da vedação da válvula esfera para altas temperaturas. Este artigo dissecará esses mecanismos, fornecendo uma compreensão abrangente de como a válvula esfera pode ser projetada para funcionar de maneira confiável sob algumas das condições mais extremas encontradas na indústria moderna.

Índice

• 1. O que é uma válvula esfera e como funciona?
• 2. Quais são os desafios que a alta temperatura representa para a vedação de válvulas esféricas?
• 3. Como a seleção do material da sede influencia a vedação em altas temperaturas?
• 4. Quais designs de assento compensam a expansão térmica?
• 5. Como a carga e a pré-carga da mola mantêm a força de vedação na temperatura?
• 6. Qual o papel das vedações da haste e do design à prova de fogo?
• 7. Perguntas frequentes (FAQ)
• 8. Conclusão

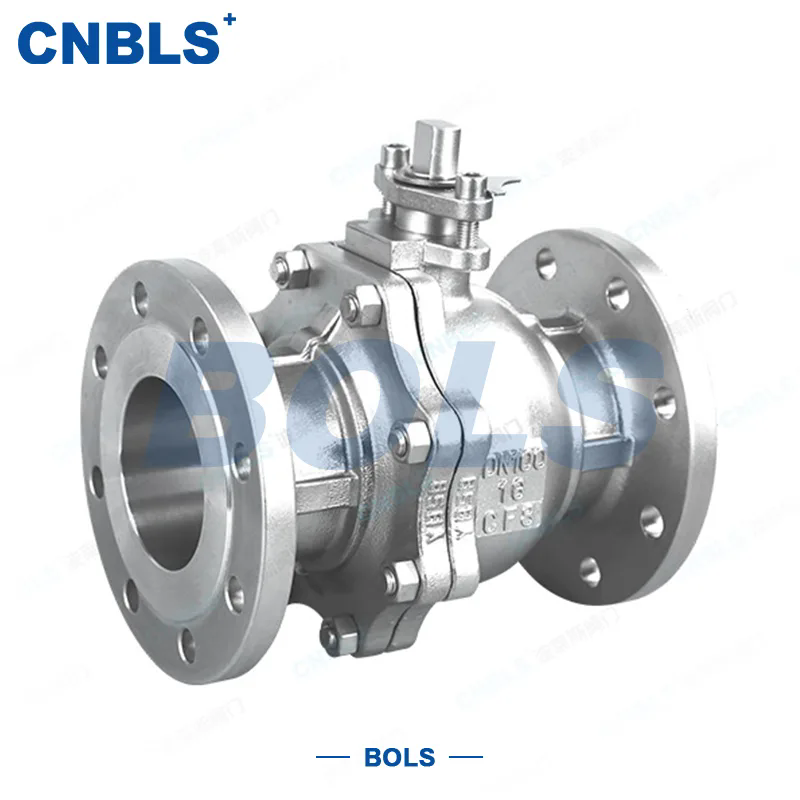

1. O que é uma válvula esfera e como funciona?

Antes de nos aprofundarmos nas especificidades da vedação em alta temperatura, é importante compreender o projeto fundamental da válvula esfera. Uma válvula esférica é uma válvula de um quarto de volta que usa uma esfera giratória oca para controlar o fluxo de fluido. A esfera tem um furo cilíndrico (ou porta) em seu centro. Quando a manopla é girada para a posição aberta, o furo fica alinhado com o caminho do fluxo, permitindo a passagem do fluido. Quando a alavanca é girada 90 graus, a esfera gira de modo que o furo fique perpendicular ao caminho do fluxo, bloqueando o fluxo. A vedação é obtida pressionando a esfera contra duas sedes, normalmente localizadas nos lados a montante e a jusante da válvula.

Os principais componentes de uma válvula esfera são:

• Corpo:O invólucro externo da válvula, que abriga os componentes internos e se conecta à tubulação.
• Bola:O elemento esférico rotativo que controla o fluxo.
• Assentos:Os elementos de vedação que pressionam a esfera para evitar vazamentos.
• Tronco:O eixo que conecta a esfera ao atuador ou alça.
• Selos de haste:As vedações que evitam vazamentos ao redor da haste.
• Atuador/alça:O mecanismo usado para girar a bola.

As válvulas esfera são conhecidas por sua confiabilidade, facilidade de operação e excelente desempenho de vedação. Elas estão disponíveis em uma ampla variedade de configurações, desde simples válvulas liga/desliga até válvulas de controle sofisticadas com esferas com entalhe em V para aplicações de estrangulamento. NoVálvula Co. de Zhejiang Bolaisi, Ltd., fabricamos válvulas esféricas para uma variedade de indústrias, incluindo petróleo e gás, petroquímica, geração de energia e processamento químico.

2. Quais são os desafios que a alta temperatura representa para a vedação de válvulas esféricas?

À medida que as temperaturas aumentam, as dimensões físicas dos componentes da Válvula Esfera mudam. A bola, os assentos e o corpo se expandem, mas não na mesma proporção. O coeficiente de expansão térmica (CTE) do material da sede é normalmente diferente daquele dos materiais da esfera e do corpo. Esta expansão diferencial pode ter vários efeitos prejudiciais no desempenho da vedação. Primeiro, se a sede se expandir mais do que a esfera, ela poderá ficar excessivamente comprimida, causando desgaste excessivo, alto torque e possível emperramento. Segundo, se a sede se expandir menos que a esfera, a pressão de vedação poderá cair, causando vazamento. Terceiro, o material polimérico da sede pode degradar-se a altas temperaturas, perdendo a sua resiliência e capacidade de vedação.

Além das alterações dimensionais, as altas temperaturas podem afetar as propriedades mecânicas dos materiais. A dureza e o módulo de elasticidade dos metais diminuem em temperaturas elevadas, o que pode afetar a pressão de contato e a capacidade da sede de manter a vedação. A estabilidade térmica dos materiais do assento também é um fator crítico. O assento deve ser capaz de manter a sua forma e desempenho à temperatura de funcionamento. É por isso que a seleção do material de sede correto é uma decisão de engenharia crucial para válvulas esfera de alta temperatura. Compreender esses desafios é o primeiro passo no projeto de uma válvula esfera que possa manter uma vedação hermética sob condições de alta temperatura.

Imagine uma válvula esfera instalada em uma linha de vapor operando a 400°C. O corpo e a esfera da válvula são feitos de aço inoxidável (CTE ≈ 17 x 10⁻⁶/°C). O assento é feito de PTFE reforçado (CTE ≈ 100 x 10⁻⁶/°C). A diferença significativa no CTE significa que a sede de PTFE se expandirá muito mais do que a esfera de aço na mesma temperatura. Sem um design que acomode essa expansão, a sede exerceria pressão excessiva sobre a esfera, potencialmente fazendo com que ela emperrasse. Por outro lado, se o material da sede não se expandisse suficientemente, a pressão de vedação seria perdida, causando um vazamento. Um projeto típico de válvula esfera para altas temperaturas deve, portanto, equilibrar essas forças concorrentes para garantir uma vedação confiável. Na Zhejiang Bolaisi Valve Co., Ltd., nossas válvulas esféricas são projetadas com um profundo conhecimento dessas dinâmicas térmicas, garantindo desempenho confiável nos ambientes de alta temperatura mais exigentes.

3. Como a seleção do material da sede influencia a vedação em altas temperaturas?

A seleção do material da sede é talvez a decisão mais importante no projeto de uma válvula esfera para aplicações em altas temperaturas. A sede deve manter sua capacidade de vedação na temperatura operacional, resistir ao ataque químico e apresentar resistência mecânica suficiente para suportar a pressão operacional. Deve também ser capaz de acomodar a expansão diferencial entre a esfera e a sede sem causar atrito excessivo ou vazamento. Para aplicações de alta temperatura, os materiais da sede podem ser amplamente categorizados em três grupos: materiais à base de polímeros, à base de metal e materiais compósitos. Cada categoria oferece um conjunto distinto de propriedades e é adequada para faixas de temperatura específicas.

Materiais de sede à base de polímeros, como PTFE e suas variantes reforçadas, são amplamente utilizados em válvulas esfera para temperaturas de até aproximadamente 200°C a 260°C. O PTFE modificado (por exemplo, com fibra de vidro, fibra de carbono ou enchimentos de bronze) oferece propriedades mecânicas e resistência ao desgaste aprimoradas. Contudo, o PTFE tem um coeficiente de expansão térmica relativamente elevado, o que pode ser um problema a temperaturas mais elevadas. Para temperaturas acima de 260°C, os materiais poliméricos geralmente não são adequados devido à degradação térmica. Nestes casos, são necessárias válvulas de esfera com sede metálica.

A válvula esfera com sede metálica usa uma vedação metal com metal, normalmente com um revestimento rígido na esfera e nas superfícies da sede. Os materiais comuns da sede incluem aço inoxidável, Stellite, Inconel e outras ligas de alta temperatura. A sede e a esfera são lapidadas até obter um acabamento muito liso para criar uma vedação estanque. As vedações metal-metal oferecem excelente resistência a altas temperaturas e são adequadas para aplicações de até 600°C e além. No entanto, eles são mais caros e podem não ser totalmente estanques. Uma vedação macia (elastomérica ou PTFE) pode ser adicionada para melhorar o desempenho da sede. A tabela abaixo fornece uma comparação de materiais de sede comuns e suas capacidades de temperatura.

A escolha do material da sede deve ser baseada em uma análise cuidadosa da temperatura operacional, pressão, química do fluido e taxa de vazamento necessária. Para aplicações de alta temperatura de até 260°C, uma válvula esfera com sede reforçada em PTFE ou PEEK é uma solução econômica. Para temperaturas de até 600°C e superiores, uma válvula esfera com sede metálica é a única opção viável. Na Zhejiang Bolaisi Valve Co., Ltd., oferecemos uma variedade de opções de materiais de sede para atender às necessidades específicas de nossos clientes. Nossa equipe de engenharia pode ajudá-lo a selecionar o material de sede ideal para sua aplicação.

4. Quais designs de assento compensam a expansão térmica?

Além da seleção do material, o projeto mecânico da sede é fundamental para manter uma vedação hermética em altas temperaturas. Vários designs inovadores de assentos foram desenvolvidos para compensar os efeitos da expansão térmica. Uma abordagem comum é o uso de um design de assento "cam" ou "cammed". Neste projeto, o assento é montado de modo que se mova de maneira controlada, normalmente em uma ranhura de came ou em um bolso em forma de cunha. À medida que a temperatura aumenta e a esfera e a sede se expandem, a sede é forçada a se mover em direção à esfera, mantendo a pressão de contato. Esta ação acionada por mola garante que a sede acompanhe a expansão da esfera, compensando a expansão diferencial entre a sede e o corpo.

Outro design avançado é o conceito de “assento flutuante”. Em uma válvula esfera de sede flutuante, as sedes não são fixadas rigidamente ao corpo. Em vez disso, eles são acionados por mola e podem se mover axialmente. Isto permite que a sede se ajuste às mudanças de temperatura e pressão, mantendo uma força de vedação consistente. Um projeto de sede flutuante também proporciona compensação pelo desgaste ao longo da vida útil da válvula. À medida que a sede se desgasta, a força da mola mantém a pressão de vedação. Este é um projeto amplamente adotado para válvulas esfera de alto desempenho, incluindo aquelas usadas em aplicações de alta temperatura. A tabela abaixo resume os diferentes designs de assentos e seus mecanismos de compensação térmica.

Além do design da sede, o acabamento superficial da esfera e da sede é fundamental para a vedação. Uma superfície lisa e polida (Ra 0,2-0,4 µm) minimiza o caminho do vazamento e reduz o atrito. Para válvulas esféricas com sede metálica, um acabamento de superfície lapidado é frequentemente usado para obter uma vedação estanque. Na Zhejiang Bolaisi Valve Co., Ltd., empregamos processos de usinagem e lapidação de precisão para garantir que nossas sedes de válvula esférica atendam aos requisitos mais exigentes. Nossas válvulas esféricas são projetadas com geometrias de sede e acabamentos de superfície avançados para fornecer vedação confiável e de longo prazo em aplicações de alta temperatura.

5. Como a carga e a pré-carga da mola mantêm a força de vedação na temperatura?

A carga da mola é um elemento crítico do projeto que compensa os efeitos da expansão térmica e do desgaste. Em um projeto de sede com mola, uma mola (ou um conjunto de molas) pressiona a sede contra a esfera, mantendo uma pré-carga controlada. Esta pré-carga garante que a força de vedação seja mantida mesmo se a esfera e a sede se expandirem ou contraírem. Sem pré-carga, a pressão de vedação cairia à medida que a sede se desgastasse ou à medida que os componentes se expandissem, causando vazamento. As sedes com mola são particularmente importantes para aplicações de alta temperatura onde a expansão diferencial é significativa.

A força da mola deve ser cuidadosamente calculada para garantir que forneça pressão de vedação suficiente sem causar atrito ou desgaste excessivo. A força da mola também precisa ser equilibrada com a pressão do fluido do processo, que tende a empurrar a sede para longe da esfera. O projeto da mola deve ser robusto o suficiente para suportar as altas temperaturas e as cargas cíclicas que a válvula pode sofrer. Normalmente, as molas são feitas de ligas de alta temperatura, como Inconel ou aço inoxidável 17-7 PH, para evitar relaxamento em altas temperaturas.

A força de pré-carga pode ser ajustada durante o processo de fabricação para atingir a pressão de vedação ideal. Este é um equilíbrio delicado: muita pré-carga causará atrito excessivo, exigindo um torque operacional mais alto e aumentando o desgaste. Muito pouca pré-carga resultará em vazamento. A experiência de nossa fábrica no projeto e fabricação de válvulas esfera resultou em pré-cargas otimizadas que garantem uma vedação hermética com torque operacional mínimo. A pré-carga também é selecionada para compensar a carga de assentamento na esfera, garantindo que o material da sede não seja sobrecarregado. Uma válvula esfera corretamente pré-carregada manterá seu desempenho de vedação durante toda a vida útil da válvula, mesmo sob ciclos de alta temperatura.

A tabela a seguir fornece um resumo das principais considerações para o projeto de sede com mola em válvula esfera de alta temperatura.

6. Qual o papel das vedações da haste e do design à prova de fogo?

Embora a vedação esférica e da sede seja o principal elemento de vedação de uma válvula esfera, a vedação da haste é igualmente importante para evitar vazamentos. A haste penetra no corpo da válvula para conectar a esfera ao atuador. Essa penetração cria um caminho de vazamento potencial. Para aplicações de alta temperatura, a vedação da haste deve ser projetada para suportar as mesmas altas temperaturas que a sede. Uma solução comum é a utilização de uma vedação de haste multicamadas, composta por vários anéis de vedação com diferentes funções. Uma vedação primária (por exemplo, um anel de grafite ou PTFE) fornece a vedação principal, enquanto uma vedação secundária (por exemplo, um anel de metal ou fibra) fornece proteção de backup.

O projeto da vedação da haste também deve levar em conta a expansão e contração da haste e do corpo. Um projeto típico usa uma vedação da haste com carga dinâmica, onde uma mola ou uma arruela Belleville fornece uma pré-carga constante na vedação da haste. Esta pré-carga garante que a vedação permaneça firme mesmo quando os componentes se movem devido à expansão térmica. A vedação da haste também protege a válvula contra contaminação externa, como poeira e umidade. Para válvulas esfera à prova de fogo, a vedação da haste foi projetada para manter a integridade da vedação mesmo em caso de incêndio. Isso normalmente envolve uma vedação da haste feita de um material que não queima nem derrete, como grafite, e uma vedação de apoio metal com metal.

Uma válvula esfera à prova de fogo foi projetada para atender aos requisitos dos padrões API 607 ​​ou ISO 10497. Esses padrões exigem que a válvula mantenha uma vedação hermética mesmo após ser submetida a um incêndio. O projeto à prova de fogo incorpora recursos que garantem que a válvula permaneça vedada mesmo se a sede primária ou as vedações da haste forem danificadas pelo fogo. Isso inclui o uso de sede metal-metal, uma vedação secundária da haste e um design de corpo robusto que pode suportar o choque térmico. Muitos de nossos clientes na indústria de petróleo e gás exigem válvulas esféricas à prova de fogo para suas aplicações críticas. Na Zhejiang Bolaisi Valve Co., Ltd., fabricamos válvulas de esfera à prova de fogo que atendem aos mais rigorosos padrões de segurança. Nossas válvulas esféricas são projetadas e testadas para garantir que mantêm a integridade da vedação mesmo nas condições mais extremas.

A tabela abaixo descreve os principais recursos de um projeto de válvula esfera à prova de fogo.

7. Perguntas frequentes (FAQ)

Pergunta 1: Qual é a temperatura máxima que uma válvula de esfera padrão pode suportar?

Resposta: Uma válvula esfera padrão com sede em PTFE pode suportar temperaturas de até aproximadamente 200°C (392°F). Em temperaturas acima disso, a sede de PTFE começará a amolecer e perderá sua capacidade de vedação. Para temperaturas de até 260°C (500°F), é necessária uma sede reforçada de PTFE ou PEEK. Para temperaturas acima de 260°C, é necessária uma válvula esfera com sede metálica. Nossa fábrica em Zhejiang Bolaisi Valve Co., Ltd. oferece válvulas esféricas certificadas para operações em alta temperatura.

Pergunta 2: Como o coeficiente de expansão térmica afeta a vedação da válvula esfera?

Resposta: O coeficiente de expansão térmica (CTE) determina o quanto um material se expande quando aquecido. Se o CTE do material da sede diferir significativamente daquele dos materiais da esfera e do corpo, a sede pode ficar excessivamente comprimida ou perder a pressão de vedação. Por exemplo, o PTFE tem um CTE alto, o que pode fazer com que ele se expanda e exerça pressão excessiva na bola, causando alto torque ou emperramento. As válvulas esfera com sede metálica são projetadas com materiais de baixo CTE para minimizar esse efeito. O design adequado do assento e a seleção do material podem mitigar esses efeitos.

Pergunta 3: Quais são as vantagens de uma válvula esfera com sede metálica em relação a uma válvula esfera com sede macia?

Resposta: Uma válvula esfera com sede metálica oferece diversas vantagens em relação a uma válvula esfera com sede macia, especialmente em aplicações de alta temperatura. As sedes metálicas podem suportar temperaturas de até 600°C e além, enquanto as sedes macias são limitadas a 200-260°C. As sedes metálicas também oferecem melhor resistência à abrasão, erosão e ataque químico, tornando-as adequadas para aplicações exigentes, como serviços de lama ou vapor. No entanto, a válvula esfera com sede metálica pode ter um custo mais alto e pode não atingir o mesmo fechamento estanque a bolhas que a válvula esfera com sede macia. A escolha depende dos requisitos específicos da aplicação.

Pergunta 4: Como o projeto à prova de fogo afeta o desempenho de vedação de uma válvula esfera?

Resposta: O design à prova de fogo garante que uma válvula esférica mantenha a integridade da vedação mesmo em caso de incêndio. O projeto normalmente inclui uma sede primária de metal com metal, uma vedação secundária de grafite ou haste de metal e uma construção de corpo robusta que pode suportar choques térmicos. O design à prova de fogo não compromete o desempenho da válvula em condições normais de operação; ele fornece uma camada adicional de segurança para aplicações críticas. Nossas válvulas esfera estão disponíveis com designs à prova de fogo que atendem aos padrões API 607 ​​e ISO 10497.

Pergunta 5: Qual manutenção é recomendada para válvulas esfera de alta temperatura?

Resposta: A válvula esférica de alta temperatura requer manutenção regular para garantir confiabilidade a longo prazo. Isto inclui a lubrificação periódica da haste e da esfera, a inspeção da sede e da esfera quanto a desgaste e a verificação do torque necessário para operar a válvula. Em aplicações de alta temperatura, o material da sede pode degradar-se com o tempo, por isso a inspeção regular é essencial. Para válvulas esféricas com sede metálica, as superfícies lapidadas podem ser danificadas, portanto a válvula pode precisar ser lapidada novamente ou as sedes substituídas. Nossa fábrica recomenda um cronograma de manutenção baseado nas condições operacionais específicas e nas recomendações do fabricante. Para aplicações críticas, um programa de monitoramento de condições pode ajudar a detectar sinais precoces de desgaste ou danos.

8. Conclusão

Manter a vedação hermética sob condições de alta temperatura é um desafio complexo de engenharia que requer uma compreensão sofisticada do comportamento do material, do projeto mecânico e da dinâmica térmica. Uma válvula esfera que pode suportar altas temperaturas deve ser projetada com muita atenção à seleção do material da sede, ao projeto da sede, à carga da mola, à vedação da haste e aos recursos de segurança contra incêndio. A escolha do material da sede determina a capacidade máxima de temperatura da válvula, enquanto o design da sede garante que a pressão de vedação seja mantida apesar da expansão diferencial. A carga e a pré-carga da mola são essenciais para manter a força de vedação durante a vida útil da válvula, e as vedações da haste evitam vazamentos na penetração da haste. O design à prova de fogo fornece uma camada adicional de proteção em caso de incêndio.
