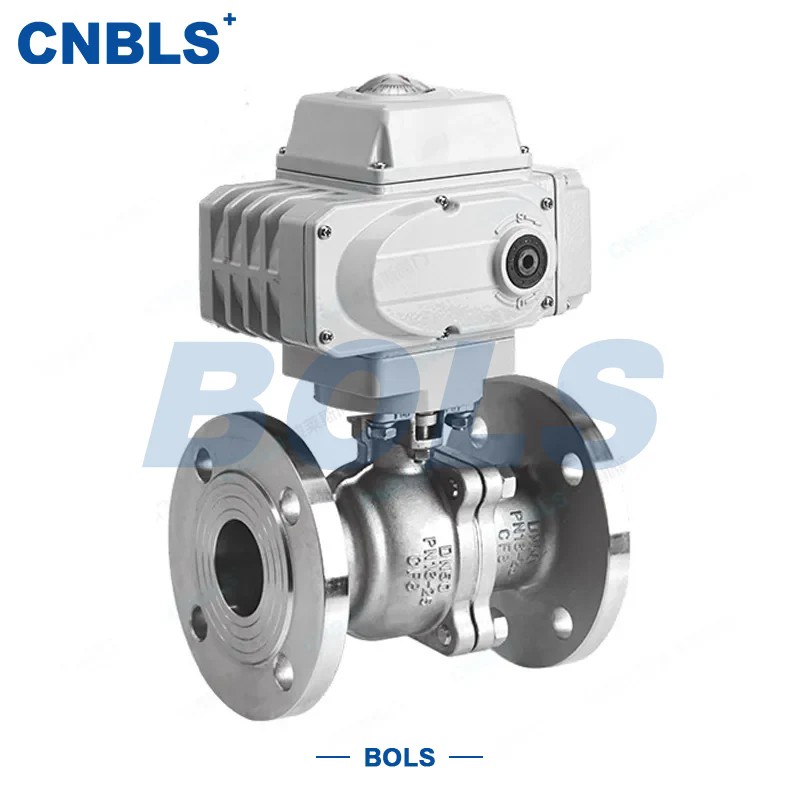

Como a válvula esférica consegue vazamento zero com materiais de vedação de sede macia?

No verão de 2021, uma fábrica de produtos químicos na região da Costa do Golfo sofreu um pequeno vazamento de umválvula de esfera de aço inoxidávelem uma linha de benzeno. O vazamento foi pequeno – apenas algumas gotas por minuto – mas ao longo de 72 horas liberou compostos orgânicos voláteis suficientes na atmosfera para desencadear um evento de relatório obrigatório da EPA. As multas, custos de limpeza e danos à reputação resultantes ultrapassaram US$ 400.000. A causa raiz não foi uma falha catastrófica; era um material de assento que havia perdido a memória elástica após dois anos de ciclagem térmica. Este incidente ilustra uma verdade crítica: vazamento zero em válvulas esfera de aço inoxidável não é alcançado pelo corpo metálico ou pela esfera polida. Isso é alcançado pelo material de vedação da sede macia e seu desempenho determina se uma válvula é um ativo confiável ou um passivo latente.

A frase "vazamento zero" na terminologia de válvula industrial significa fechamento à prova de bolhas - nenhum vazamento visível de gás ou líquido através da sede sob condições de teste especificadas. Para válvulas esfera de aço inoxidável, esse nível de integridade de vedação só é possível com uma sede macia: um componente de polímero que se deforma microscopicamente para preencher as imperfeições na superfície da esfera. A escolha desse polímero e a engenharia de sua interface com a bola é o assunto deste artigo. Examinaremos a física da vedação de sede macia, as propriedades dos três materiais primários (PTFE, RPTFE e PEEK), as características do projeto que mantêm a força de vedação ao longo de milhares de ciclos e os padrões internacionais que verificam vazamento zero. Esta não é uma visão geral de marketing; é um aprofundamento técnico para engenheiros, especificadores e profissionais de manutenção que precisam entender por que algumas válvulas de esfera de aço inoxidável permanecem firmes por décadas enquanto outras falham em meses.

Índice

• 1. O que torna o vazamento zero um requisito crítico em válvulas esfera de aço inoxidável?
• 2. Como os materiais macios da sede criam fisicamente uma vedação com vazamento zero?
• 3. Quais materiais de assento macio melhor vedação e durabilidade?
• 4. Quais recursos de projeto garantem uma força de vedação consistente?
• 5. Como as válvulas esfera de aço inoxidável são testadas para verificar vazamento zero?
• 6. Perguntas frequentes (FAQ)
• 7. Conclusão

1. O que torna o vazamento zero um requisito crítico em válvulas esfera de aço inoxidável?

A demanda por vazamento zero não é uniforme em todos os setores. Em algumas aplicações, algumas gotas por minuto são toleráveis; noutros, uma única molécula de uma substância perigosa é uma violação regulamentar. A diferença está nas consequências. Para uma estação de tratamento de água, uma válvula de esfera de aço inoxidável com vazamento pode desperdiçar água e aumentar os custos de bombeamento, mas não é uma emergência de segurança. Para um fabricante farmacêutico que produz um medicamento quimioterápico, um vazamento significa contaminação do produto, rejeição de lote e possíveis danos ao paciente. Para uma instalação de processamento de gás natural, um vazamento significa uma emissão fugitiva que contribui para o aquecimento global e cria um risco de explosão. Compreender o que está em jogo ajuda os engenheiros a justificar o investimento em materiais de assento macios de alta qualidade.

A tabela a seguir cataloga as consequências do vazamento em cinco indústrias representativas. Cada linha representa um custo de falha diferente, desde a simples manutenção até a responsabilidade catastrófica.

Observe que a gravidade dos custos aumenta não apenas com a toxicidade do fluido, mas também com o ambiente regulatório. Nos sectores farmacêutico e de petróleo e gás, as fugas não são simplesmente um problema de manutenção; é um problema de conformidade. Um único vazamento pode desencadear uma auditoria, um desligamento e a exigência de comprovar que a válvula foi especificada e mantida adequadamente. É por isso que a seleção do material do assento – e a documentação do seu desempenho – é tão importante. NoVálvula Co. de Zhejiang Bolaisi, Ltd., nossa fábrica mantém um programa completo de rastreabilidade para cada material de sede macia que usamos, desde o lote de resina polimérica até o certificado final de teste da válvula. Esta documentação é muitas vezes tão valiosa para os nossos clientes como a própria válvula.

Além do risco regulatório, existe a questão do custo do ciclo de vida. Uma válvula esfera barata de aço inoxidável com sede de baixa qualidade pode custar US $ 50 e durar seis meses. Uma válvula premium com sede RPTFE de alto desempenho pode custar US$ 150 e durar cinco anos. Ao longo de uma década, a válvula barata requer 20 substituições, 20 intervenções de manutenção e 20 oportunidades para ocorrer um vazamento. A válvula premium requer duas substituições e duas intervenções. O custo total de propriedade – incluindo mão de obra, tempo de inatividade e risco – favorece fortemente a solução premium. Nossa fábrica calculou que, para uma planta química típica, a atualização de sedes macias padrão para sedes macias de alto desempenho reduz os custos de manutenção relacionados à válvula em 60% em um período de cinco anos. Este é o argumento económico para fugas zero e é por isso que nos concentramos tanto na ciência dos materiais e na produção de precisão.

2. Como os materiais macios da sede criam fisicamente uma vedação com vazamento zero?

Para entender como uma sede macia atinge vazamento zero, você deve pensar na escala microscópica. Uma bola de aço inoxidável, mesmo polida com acabamento espelhado, não é perfeitamente lisa. Possui picos e vales medidos em micropolegadas. Quando duas superfícies metálicas são pressionadas juntas – como em uma válvula esférica com sede metálica – elas entram em contato apenas nos picos mais altos. A área de contato real é uma pequena fração da área aparente. O caminho do fluido serpenteia pelos vales e lacunas entre os picos. É por isso que as válvulas com sede metálica, embora excelentes para altas temperaturas e serviços abrasivos, muitas vezes vazam ligeiramente. Eles dependem de uma pressão de contato extremamente alta para nivelar os picos, mas mesmo assim é difícil garantir uma vedação perfeita.

Um assento macio muda completamente a física. O material polimérico é mais macio que a bola de metal. Quando a válvula é fechada e a sede pressionada contra a esfera, o polímero se deforma. Ele flui para os vales, preenchendo as lacunas e conformando-se aos picos. A área de contato aumenta dramaticamente – talvez de 5% da área aparente para mais de 90%. O caminho do vazamento não é apenas estreitado; ele é eliminado. A vedação não depende da perfeição da superfície metálica, mas da capacidade do polímero de se adaptar a essa superfície. É por isso que uma válvula de esfera de aço inoxidável com sede macia pode obter um fechamento estanque mesmo quando a esfera apresenta pequenos arranhões ou marcas de desgaste.

O processo de criação deste selo ocorre em três etapas distintas. A primeira etapa écontato inicial. À medida que a esfera gira para a posição fechada, a sede é comprimida contra ela. O polímero começa a deformar-se elasticamente e a área de contato aumenta. Nesta fase, o selo ainda não está completo; ainda pode haver caminhos de vazamento microscópicos. A segunda etapa éenergização por pressão. À medida que a pressão do fluido do processo aumenta, ele atua na parte traseira da sede, empurrando-a com mais firmeza contra a esfera. Este é o efeito autoenergizante. Quanto maior a pressão, mais apertada será a vedação. O polímero continua a deformar-se, preenchendo até as menores irregularidades. A terceira etapa éequilíbrio. A sede atinge um estado de compressão onde a força de recuperação elástica do polímero equilibra a pressão aplicada. Neste ponto, a vedação está completa e estável. Permanecerá estanque enquanto o polímero mantiver a sua memória elástica.

A tabela a seguir compara a mecânica de contato de uma sede metálica versus uma sede macia com a mesma carga aplicada. Os números são representativos de uma válvula esfera de aço inoxidável de 1 polegada a 20 bar.

A tabela deixa claro por que as sedes macias são a escolha preferida para aplicações com vazamento zero. A área de contato é uma ordem de grandeza maior, o caminho do vazamento é praticamente eliminado e a vedação melhora com a pressão. No entanto, esse desempenho tem uma desvantagem: a sede macia é limitada pela temperatura e pela resistência química do polímero. É por isso que a seleção de materiais é tão crítica. Em nossa fábrica, testamos cada lote de polímero para verificar seu módulo de elasticidade, deformação por compressão e compatibilidade química antes de ser usinado em uma sede. Isto garante que a física da vedação funcione a favor dos nossos clientes, e não contra eles.

3. Quais materiais de assento macio melhor vedação e durabilidade?

Não existe um "melhor" material de assento macio universal. A escolha ideal depende de um equilíbrio delicado entre desempenho de vedação, resistência à temperatura, compatibilidade química e durabilidade mecânica. Um material que veda perfeitamente à temperatura ambiente pode amolecer e fluir a 150°C. Um material que resiste ao ácido sulfúrico concentrado pode inchar e degradar-se em acetona. O processo de seleção é uma compensação de engenharia e requer uma compreensão clara do envelope operacional. Na Zhejiang Bolaisi Valve Co., Ltd., orientamos nossos clientes nessa compensação usando uma estrutura de decisão estruturada.

A primeira consideração étemperatura. PTFE e RPTFE têm um limite de serviço contínuo de 200°C. PEEK estende isso para 250°C. Acima de 250°C, assentos macios não são adequados; é necessária uma válvula com sede metálica. A segunda consideração écompatibilidade química. O PTFE é quase universal, resistindo a quase todos os produtos químicos industriais, exceto metais alcalinos fundidos e flúor elementar. O PEEK oferece boa resistência à maioria dos produtos químicos, mas pode ser atacado por ácidos oxidantes fortes. A terceira consideração épressão e carga mecânica. O PTFE puro tem baixa resistência à compressão e tende a fluir a frio sob alta pressão. RPTFE, com enchimentos de vidro ou carbono, resiste muito melhor ao fluxo frio. PEEK é o mais forte dos três e é a escolha preferida para aplicações de alta pressão. A quarta consideração éciclo de vida. PEEK tem a maior resistência ao desgaste e durará mais tempo em aplicações de alto ciclo. O RPTFE é intermediário e o PTFE tem a vida mais curta.

Para ilustrar as vantagens e desvantagens, considere três aplicações do mundo real. Em uma fábrica farmacêutica, uma válvula esférica de aço inoxidável manuseia água estéril a 121°C durante os ciclos SIP (vapor no local). A válvula é operada 20 vezes por dia. Aqui, a prioridade é a inércia química e a conformidade com a FDA. O PTFE é a melhor escolha porque é inerte, não tóxico e suporta a temperatura. O ciclo de vida é adequado para esta aplicação de baixo ciclo. Numa fábrica de produtos químicos, uma válvula manuseia ácido clorídrico a 30% a 80°C com 500 ciclos por dia. A prioridade é a resistência química e a resistência ao desgaste. O RPTFE com enchimento de carbono é a escolha ideal porque resiste ao ácido e tem uma vida útil mais longa do que o PTFE puro. Numa instalação de petróleo e gás, uma válvula manuseia gás natural a 150°C e 100 bar com 200 ciclos por dia. A prioridade é a vedação de alta pressão e a estabilidade térmica. PEEK é a melhor escolha porque resiste à deformação sob pressão e mantém sua força de vedação em temperaturas elevadas.

A tabela a seguir fornece uma comparação lado a lado dos três materiais primários de sede macia de acordo com os principais critérios de seleção.

O quadro de decisão pode ser resumido de forma simples. Se a aplicação for de baixa pressão, baixo ciclo e exigir resistência química universal, escolha PTFE. Se a aplicação for de média pressão, ciclo médio e exigir um equilíbrio entre resistência química e ao desgaste, escolha RPTFE. Se a aplicação for de alta pressão, alto ciclo e exigir máxima durabilidade e resistência à temperatura, escolha PEEK. É claro que os aplicativos reais raramente são categorizados de forma tão clara. É por isso que nossa fábrica oferece um programa de testes de amostra: usinaremos assentos a partir de cada material candidato e os testaremos sob as condições operacionais reais do cliente. Esta abordagem empírica elimina suposições e garante que o material selecionado proporcione vazamento zero durante a vida útil exigida.

4. Quais recursos de projeto garantem uma força de vedação consistente?

Mesmo o melhor material da sede irá falhar se a válvula não for projetada para manter uma força de vedação consistente ao longo do tempo. O assento está sujeito a um ciclo implacável de compressão e liberação, expansão e contração térmica e ataque químico. Sem um projeto cuidadoso, a força de vedação será degradada e o vazamento começará. As características de projeto a seguir são essenciais para garantir que uma válvula esfera de aço inoxidável mantenha vazamento zero durante toda a sua vida útil.

Geometria do assento.A forma da sede onde ela entra em contato com a esfera determina a pressão de contato e o comportamento de autoenergização. Uma sede cônica com um ângulo raso (normalmente de 30° a 45°) proporciona uma grande área de contato e forte autoenergização. Um assento esférico adapta-se melhor à esfera, mas é mais difícil de fabricar. Nossos engenheiros usam análise de elementos finitos para otimizar o perfil da sede para cada tamanho de válvula e classe de pressão. O objetivo é conseguir uma distribuição uniforme das tensões de contato sem exceder a resistência à compressão do polímero.

Retenção de assento.A sede deve ser fixada firmemente no corpo da válvula. Se ele se mover ou girar, a vedação ficará comprometida. Os três métodos principais de retenção são encaixe por pressão, retentor mecânico e com mola. O encaixe por pressão é simples e econômico, mas pode se soltar durante o ciclo térmico. Um retentor mecânico usa um anel roscado ou placa aparafusada para segurar a sede no lugar; isso é mais seguro, mas adiciona complexidade. Um projeto com mola usa uma mola ondulada ou arruela Belleville para aplicar uma pré-carga constante ao assento. Este é o método mais confiável porque compensa automaticamente o desgaste, a expansão térmica e as flutuações de pressão. Para aplicações de alto ciclo ou alta temperatura, recomendamos fortemente assentos com mola.

Suporte de assento.Polímeros macios, especialmente PTFE, tendem a deformar-se sob pressão. Um anel de suporte metálico (normalmente aço inoxidável) é colocado atrás da sede para limitar esta deformação. O anel de apoio também atua como dissipador de calor, afastando o calor da interface de vedação e reduzindo a taxa de degradação do polímero. A folga entre a sede e o anel de apoio deve ser cuidadosamente controlada; muito apertado e a sede não pode ser deformada o suficiente para vedar; muito frouxo e o assento sai pela abertura. Nossa fábrica usina o anel de apoio com uma tolerância de ±0,02 mm para garantir a interferência correta.

Acabamento de superfície.O acabamento superficial da bola é um parâmetro crítico do projeto. Uma superfície mais áspera fornece mais “dente” mecânico para o polímero aderir, mas também aumenta o atrito e o desgaste. Uma superfície mais lisa reduz o atrito, mas requer um material de sede mais flexível para obter uma vedação. O acabamento superficial ideal é normalmente Ra 0,2 a 0,4 µm, que é liso o suficiente para minimizar o desgaste, mas áspero o suficiente para permitir que o polímero se fixe na superfície. Nossas esferas são lapidadas e polidas de acordo com esta especificação, e verificamos o acabamento com um perfilômetro em cada lote de produção.

A tabela a seguir resume as características do projeto e seu impacto no desempenho da vedação.

Esses recursos de design não são independentes; eles interagem. Uma sede com mola requer um anel de apoio para evitar compressão excessiva. Uma geometria de sede cônica requer um acabamento superficial específico na esfera para atingir a tensão de contato ideal. Nossa fábrica projeta todo o sistema de vedação como um todo integrado, e não como uma coleção de componentes individuais. Essa abordagem de sistemas é a razão pela qual nossas válvulas esfera de aço inoxidável alcançam consistentemente vazamento zero nas aplicações mais exigentes, desde serviço criogênico até vapor em alta temperatura.

5. Como as válvulas esfera de aço inoxidável são testadas para verificar vazamento zero?

O design e os materiais são tão bons quanto os testes que os verificam. Uma válvula de esfera de aço inoxidável que sai da fábrica sem um teste de vazamento adequado é um risco prestes a acontecer. Os padrões internacionais que regem os testes de válvulas – API 598, ISO 5208 e ISO 15848 – fornecem a estrutura para verificar vazamento zero. Na Zhejiang Bolaisi Valve Co., Ltd., cada válvula que fabricamos passa por um rigoroso protocolo de teste que excede esses requisitos mínimos. Esta seção descreve esse protocolo da perspectiva de um engenheiro de teste no chão de fábrica.

O dia do teste começa com uma inspeção visual. A válvula é verificada quanto à montagem correta, orientação adequada da esfera e presença de todos os fixadores. A válvula é então montada na bancada de testes. Para uma válvula de esfera de aço inoxidável, a bancada de teste é normalmente um coletor hidráulico ou pneumático que permite a pressurização independente dos lados a montante e a jusante. O primeiro teste é oteste de casca. A válvula está parcialmente aberta e a cavidade do corpo é pressurizada com água a 1,5 vezes a pressão nominal máxima. A válvula é mantida nesta pressão por no mínimo 60 segundos. Qualquer vazamento visível, vazamento ou deformação estrutural é motivo para rejeição. Este teste verifica a integridade do corpo da válvula e da junta do castelo.

O segundo teste é oteste de vazamento de sede. Este é o teste crítico para vazamento zero. A válvula é fechada e o lado a montante é pressurizado com água ou ar, dependendo da especificação do cliente. Para válvulas esfera de aço inoxidável com sede macia, o critério de aceitação normalmente é zero vazamento – nenhuma bolha visível em um teste de imersão em água ou nenhuma queda de pressão detectável em um teste de queda de pressão. A pressão de teste é normalmente 1,1 vezes a pressão nominal à temperatura ambiente. A válvula é mantida nesta pressão por no mínimo 60 segundos. O lado a jusante é monitorado através de um visor ou transdutor de pressão. Caso seja detectado algum vazamento, a válvula é rejeitada e desmontada para investigação. O assento é examinado quanto a danos e a superfície da esfera é verificada quanto a arranhões. A causa raiz é identificada e corrigida antes que a válvula seja remontada e testada novamente.

O terceiro teste é oteste do banco traseiro, se aplicável. Este teste verifica se a vedação da haste pode conter pressão quando a válvula está totalmente aberta. A válvula é totalmente aberta e a cavidade do corpo é pressurizada. A área ao redor da haste é monitorada quanto a vazamentos. Este teste é particularmente importante para válvulas que serão utilizadas em aplicações onde a válvula fica aberta por longos períodos.

A tabela a seguir resume o protocolo de teste e os critérios de aceitação utilizados em nossa fábrica.

Cada válvula que passa nesses testes recebe um certificado de teste que inclui o número de série, a data do teste, as pressões do teste e o nome do técnico. Este certificado é rastreável ao lote de material e ao registro de fabricação. Para clientes de setores regulamentados, esta documentação é essencial para suas próprias auditorias de qualidade. Na nossa fábrica, mantemos uma cópia de cada certificado de teste por um período mínimo de dez anos. Também oferecemos testes com testemunhas terceirizados para aplicações críticas, onde o representante do cliente pode observar os testes pessoalmente. Este nível de transparência faz parte do nosso compromisso com a qualidade e da nossa confiança no desempenho das nossas válvulas esfera de aço inoxidável.

6. Perguntas frequentes (FAQ)

Pergunta 1: Qual é a diferença entre vazamento zero e fechamento à prova de bolhas?

Resposta: Vazamento zero e fechamento à prova de bolhas são frequentemente usados ​​de forma intercambiável, mas há uma diferença sutil. O fechamento à prova de bolhas é um critério de teste específico definido em normas como API 598, onde a válvula é testada com ar ou gás e nenhuma bolha é observada em banho-maria durante um período especificado. Vazamento zero é um termo mais amplo que significa nenhum vazamento detectável de qualquer tipo, seja líquido ou gasoso. Na prática, para válvulas esfera de aço inoxidável com sedes macias, obter um fechamento estanque a bolhas equivale a obter vazamento zero.

Pergunta 2: As válvulas esfera de aço inoxidável podem manter vazamento zero em altas temperaturas?

Resposta: As válvulas esfera de aço inoxidável podem manter vazamento zero em altas temperaturas, mas a temperatura máxima depende do material da sede. As sedes de PTFE e RPTFE são limitadas a aproximadamente 200°C. Assentos PEEK podem operar até 250°C. Para aplicações acima dessas temperaturas, é necessária uma válvula esfera com sede metálica. Na Zhejiang Bolaisi Valve Co., Ltd., oferecemos válvulas de esfera de aço inoxidável com materiais de sede para alta temperatura que mantêm desempenho de vazamento zero em temperaturas elevadas.

Pergunta 3: Como o material da sede afeta o torque operacional das válvulas esfera de aço inoxidável?

Resposta: O material da sede afeta significativamente o torque operacional das válvulas esfera de aço inoxidável. PTFE e RPTFE possuem baixo coeficiente de atrito, o que resulta em menor torque operacional. O PEEK possui um coeficiente de atrito ligeiramente superior, o que pode exigir um torque operacional mais elevado. O design da sede, incluindo a área de contato e o ajuste interferente, também afeta o torque. Nossa fábrica otimiza a combinação de material e design da sede para minimizar o torque operacional e, ao mesmo tempo, manter o desempenho de vazamento zero.

Pergunta 4: Qual é a vida útil típica das válvulas esfera de aço inoxidável com sedes macias?

Resposta: A vida útil das válvulas esfera de aço inoxidável com sedes macias depende das condições de operação, da frequência de operação e do material da sede. Em condições normais, uma válvula esfera de aço inoxidável de alta qualidade pode fornecer 100.000 ciclos ou mais antes que a sede precise ser substituída. Em aplicações abrasivas ou de alto ciclo, a vida útil pode ser menor. Nossa fábrica utiliza materiais de alta qualidade e fabricação de precisão para maximizar a vida útil de nossas válvulas esfera de aço inoxidável.

Pergunta 5: As válvulas de esfera de aço inoxidável podem ser reparadas se começarem a vazar?

Resposta: Sim, as válvulas esfera de aço inoxidável muitas vezes podem ser reparadas substituindo as sedes e as vedações da haste. Este é um procedimento de manutenção comum. A válvula deve ser removida da linha, desmontada e as sedes e vedações desgastadas substituídas por novas. Nossa fábrica fornece kits de sede de reposição para nossas válvulas esfera de aço inoxidável e podemos fornecer instruções para o procedimento de reparo. Em alguns casos, pode ser mais económico substituir a válvula inteira.

7. Conclusão

Vazamento zero em válvulas esfera de aço inoxidável não é uma questão de acaso; é o resultado de engenharia deliberada. O material macio de vedação da sede – seja PTFE, RPTFE ou PEEK – é o componente crítico que se deforma para preencher imperfeições microscópicas, se autoenergiza sob pressão e mantém sua integridade ao longo de milhares de ciclos. O projeto da sede, incluindo sua geometria, método de retenção e estrutura de suporte, garantem que a força de vedação permaneça consistente durante a vida útil da válvula. E o protocolo de teste – teste de carcaça, teste de vazamento da sede e teste da sede traseira – verifica se cada válvula atende ao padrão de vazamento zero antes de sair da fábrica.
