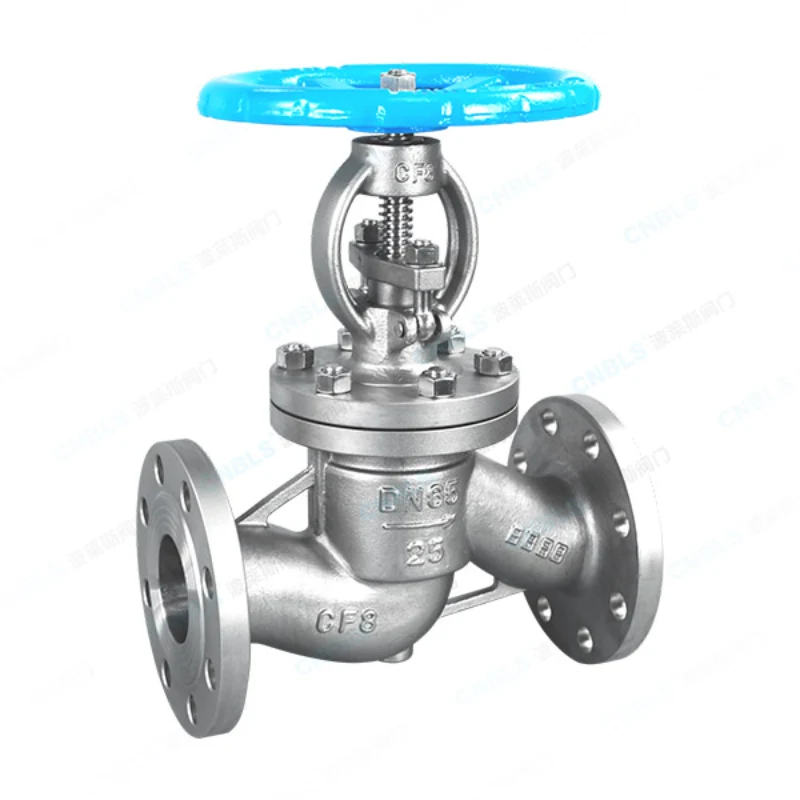

Válvula globo flangeada

Fabricadas em estrita conformidade com os padrões da indústria, as válvulas Bolaisi estão disponíveis em uma ampla gama de materiais – incluindo aço carbono e aço inoxidável – e são adequadas para condições operacionais complexas que envolvem temperaturas ambientes ou altas, altas pressões, meios corrosivos, vapor e produtos petrolíferos. Cada unidade passa por rigorosos testes de pressão antes de sair da fábrica, garantindo vedação estável, baixa resistência ao fluxo e longa vida útil. Essas válvulas são amplamente utilizadas em projetos globais nos setores químico, de geração de energia, de aquecimento urbano, de infraestrutura municipal e de energia.

Definição do Produto

A válvula globo flangeada apresenta um design de flange fundido integral em ambas as extremidades do corpo da válvula. A haste da válvula aciona o disco em um movimento de elevação vertical, alterando a área de fluxo na sede para atingir três funções principais: fechamento de meio, regulação de fluxo e estrangulamento de pressão. A conexão flangeada garante uma instalação segura e uma vedação robusta, ao mesmo tempo que facilita a desmontagem e a manutenção convenientes. Conseqüentemente, a válvula globo flangeada é a escolha preferida para sistemas de tubulação que exigem ciclos frequentes e regulação de fluxo ou pressão – aplicações onde válvulas gaveta ou válvulas esfera não podem servir como substitutos adequados.

Parâmetros principais do produto

Especificações Técnicas e Desempenho Estrutural

1. Trajetória de Fluxo e Dinâmica de Fluidos

Apresenta um design de caminho de fluxo otimizado e simplificado em "formato de S", garantindo fluxo suave do meio, turbulência mínima e baixa perda de pressão, reduzindo efetivamente o consumo de energia no sistema de tubulação. Ao contrário do caminho de fluxo direto das válvulas gaveta, a estrutura curva exclusiva da câmara da válvula permite a regulação do fluxo e a redução/estabilização precisa da pressão, atendendo aos requisitos de ajuste fino em tubulações de processo.

2. Desempenho do sistema de vedação

Os modelos de vedação rígida utilizam uma estrutura de vedação cônica ajustada com precisão com revestimento duro de liga de alta dureza nas superfícies de vedação. Isso fornece resistência à erosão do meio em alta velocidade, altas temperaturas e desgaste, garantindo um desempenho de vedação estável a longo prazo sob condições que envolvem vapor, partículas residuais e alta pressão. A versão com vedação suave oferece uma vedação hermética, alcançando vazamento zero em baixas pressões; é adequado para aplicações que envolvem água purificada, gás e fluidos limpos.

3. Desempenho de abertura/fechamento e transmissão

A haste da válvula é fabricada usando um processo de laminação de precisão integral, resultando em uma superfície lisa, resistente à ferrugem e à corrosão que garante uma elevação suave e sem protuberâncias. A porca da haste é feita de uma liga de cobre altamente resistente ao desgaste, com baixo coeficiente de atrito e longa vida útil; ele suporta operação frequente e de alto ciclo sem escorregar ou desgastar, tornando-o ideal para aplicações automatizadas de alta frequência.

4. Resistência estrutural do corpo da válvula

O corpo da válvula apresenta uma estrutura fundida de peça única com espessura de parede uniforme e uma microestrutura de fundição densa, proporcionando excelente resistência a alta pressão, impacto e deformação. O flange e o corpo da válvula são perfeitamente integrados, oferecendo alta capacidade de suporte de pressão e uma superfície de vedação plana que garante um ajuste perfeito durante a instalação, minimizando assim o risco de vazamento ou deformação do flange durante a operação a longo prazo.

5. Adequação da aplicação

O produto suporta condições que envolvem ciclos térmicos (temperaturas altas/baixas), picos de alta pressão e operação contínua. Seu projeto estrutural evita problemas comuns encontrados em válvulas padrão, como erosão, vazamento interno e emperramento. Os materiais e as combinações de vedação podem ser personalizados com base na corrosividade, temperatura e pressão do meio, tornando a válvula adequada para a grande maioria dos sistemas complexos de tubulação industrial.

Processo de Produção

A Boles Valve adere à fabricação de precisão durante todo o processo; cada válvula globo flangeada passa por uma sequência de produção abrangente e padronizada:

Análise espectroscópica de matéria-prima: Cada lote de matéria-prima de aço carbono e aço inoxidável passa por análise espectroscópica para garantir a conformidade do material e a ausência de impurezas ou defeitos.

Processo de fundição de precisão: A fundição de precisão de sílica sol é empregada para garantir uma estrutura densa do corpo da válvula, livre de porosidade e furos de areia, resultando em resistência superior à pressão.

Usinagem de alta precisão: Faces de flange, superfícies de vedação, sedes de válvulas e discos de válvula são todos usinados com precisão usando tecnologia CNC para garantir precisão de vedação extremamente alta.

Revestimento rígido de superfície de vedação: Os produtos com vedação rígida apresentam revestimento rígido com ligas Cr13 ou Stellite, proporcionando excelente resistência a altas temperaturas, erosão e desgaste.

Montagem padronizada sem poeira: Gaxetas, gaxetas e fixadores são montados de acordo com padrões rígidos, com vedação e proteção robusta da haste para eliminar completamente o risco de vazamento externo. Teste de pressão: Cada válvula deve passar por um teste hidrostático de carcaça e um teste de estanqueidade da sede; somente aqueles que passam são aprovados para armazenamento.

Revestimento anticorrosivo e embalagem protetora: Os corpos de aço carbono apresentam acabamentos de esmalte cozido resistente à ferrugem, enquanto os corpos de aço inoxidável passam por passivação. Os flanges são equipados com tampas protetoras e a embalagem de exportação garante resistência à umidade e ao choque.

Áreas de aplicação

As válvulas globo flangeadas são válvulas industriais essenciais adequadas para uma ampla gama de projetos de engenharia globais:

Usinas Térmicas e de Cogeração: Tubulações de vapor de alta temperatura, sistemas de óleo térmico, tubulações auxiliares de caldeiras e sistemas de circulação de água de alta pressão.

Indústria Petroquímica: Transporte de petróleo, fluidos químicos, meios ácidos/alcalinos, tubulações de processo e controle de fluidos para unidades de reação.

Proteção Municipal de Água e Incêndio: Redes de tubulações urbanas, salas de bombas de incêndio, tratamento de esgoto e sistemas de regulação/fechamento de vazão para estações de bombeamento.

Proteção Ambiental e Novas Energias: Equipamentos de tratamento de gases e líquidos residuais, tubulações de fluidos para novos sistemas de energia e sistemas de transmissão de gás natural.

Fabricação Industrial Geral: Água circulante em fábricas, tubulações de equipamentos, fluidos de processo e sistemas automatizados de tubulações.

Por que escolher as válvulas globo flangeadas Bolaisi?

1. Padrões Abrangentes para Projetos Globais

Atende todos os requisitos técnicos para licitações nacionais, exportações e projetos no exterior; a documentação completa garante uma aceitação sem complicações.

2. Ampla gama de materiais

Materiais personalizados e soluções de vedação para condições padrão, corrosivas, de alta temperatura/alta pressão e abrasivas/erosivas — evitando especificações inadequadas e especificações excessivas desnecessárias.

3. Qualidade estável com vazamento zero

Fundição de precisão, superfícies de vedação de liga endurecida e testes de pressão dupla garantem uma operação confiável de longo prazo sem vazamentos, emperramento ou falhas, reduzindo significativamente os custos pós-venda.

4. Fabricante direto com amplo estoque

Linhas de produção internas e grandes estoques prontos para envio atendem a pedidos em grandes quantidades, solicitações urgentes e especificações personalizadas; alto custo-desempenho sem intermediários.

5. Seleção profissional e suporte pós-venda abrangente

A seleção pré-venda precisa com base nas condições operacionais evita riscos associados à instalação ou aplicação incorreta; é fornecida orientação técnica pós-venda para instalação, juntamente com certificação completa, relatórios de teste de pressão e certificados de materiais.

Perguntas frequentes

Q1: Qual é a diferença entre uma válvula globo e uma válvula gaveta?

R: As válvulas gaveta são adequadas apenas para operação totalmente aberta ou totalmente fechada e não podem regular o fluxo; as válvulas globo, no entanto, podem interromper o fluxo e estrangular/regular a pressão, tornando-as ideais para aplicações de tubulação que exigem operação frequente e ajuste de fluxo ou pressão. As válvulas globo são a escolha preferida para tubulações de vapor.

Q2: As válvulas globo flangeadas podem ser usadas para vapor de alta temperatura?

R: Absolutamente. As válvulas globo feitas de aço carbono WCB ou liga de aço WC9 são projetadas especificamente para aplicações de vapor e óleo térmico em alta temperatura; elas oferecem resistência a altas temperaturas, resistência à erosão e vedação confiável, tornando-as o tipo de válvula padrão para sistemas de tubulação térmica.

Q3: Vocês oferecem personalização, etiquetagem privada (OEM) ou produtos fora do padrão?

R: Sim, oferecemos suporte a dimensões não padronizadas, classificações de pressão especiais, materiais especiais, marcas personalizadas e serviços de exportação OEM.

Q4: Qual é o prazo de entrega?

R: As especificações padrão em estoque são enviadas dentro de 3 a 7 dias; os prazos de entrega para pedidos personalizados não padronizados, de alta pressão ou de liga de aço são estimados com base em requisitos específicos.

Q5: Você pode fornecer um conjunto completo de documentação de engenharia?
