Válvulas de esfera de flange de aço inoxidável fino
Como fabricante confiável com tecnologia de produção avançada, a Bolaisi é especializada em válvulas de controle de fluidos que economizam espaço e com rigoroso controle de qualidade. Fornecemos válvulas esféricas com flange fina de aço inoxidável, com corpos forjados finos, alta eficiência de fluxo e vedação confiável. Oferecemos tamanhos personalizados e serviços de atacado para atender às necessidades de sistemas de dutos industriais em espaços confinados.
Válvulas de esfera de flange de aço inoxidável finosão válvulas rotativas de controle de fluido com corpo fino forjado e conexão flangeada, usadas para liga-desliga rápida e regulação básica de fluxo. Construídos em aço inoxidável 304/316/316L com um corpo fino forjado de peça única, eles fornecem fluxo total, vedação bidirecional confiável e fácil operação de 90°. Como um compactoválvula de esfera, eles são a escolha preferida sempre que o espaço de instalação, o peso e a eficiência de comutação são críticos.
30-50% Corpo mais magro
20-40% Peso mais leve
≤0,01 MPa Queda de pressão
425°C Temperatura máxima de serviço
Principais vantagens do produto
01
Design fino que economiza espaço
Corpo fino forjado em peça única, 30% a 50% mais fino e 20% a 40% mais leve que as válvulas esfera flangeadas convencionais — ideal para espaços confinados, skids e equipamentos leves.
02
Alta eficiência de fluxo
Esfera de passagem total com um caminho de fluxo suave; queda de pressão ≤ 0,01 MPa na vazão nominal, capacidade de vazão significativamente maior que as válvulas globo.
03
Vedação Bidirecional Confiável
Vedação macia de PTFE ou vedação rígida de metal para serviços em alta temperatura e alta pressão; vedação bidirecional compatível com linhas de fluxo de dupla direção.
04
Fácil operação e baixa manutenção
Rotação de 90° para ligar-desligar rapidamente com baixo torque operacional; estrutura simples para fácil substituição de componentes principais e risco mínimo de incrustação.
05
Material e conformidade de alta qualidade
Corpo, esfera e haste em aço inoxidável 304/316/316L com excelente resistência à corrosão e rastreabilidade total do material.
06
Ampla faixa de pressão e temperatura
PN16 – PN100 (Classe 150 – 600) com faixa de temperatura de trabalho de -20°C a 425°C dependendo da seleção da vedação e da sede.
Definição do produto e princípio de funcionamento
As válvulas esféricas com flange de aço inoxidável fino são válvulas rotativas de controle de fluido com um corpo forjado fino e conexão flangeada, usadas para ligar-desligar rapidamente e regular o fluxo básico.
0° Totalmente aberto
Porta alinhada com a direção do fluxo — capacidade máxima de fluxo.
90° Totalmente fechado
Porta perpendicular ao fluxo — isolamento completo.
0–90° Estrangulamento
Ângulos intermediários fornecem estrangulamento básico do fluxo.
O atuador aciona a haste e a esfera para girar de 0° a 90°. O material 304/316/316L garante ampla compatibilidade de mídia em aplicações industriais.
Parâmetros técnicos principais
As válvulas esféricas com flange de aço inoxidável fino são adaptáveis a várias condições de temperatura, pressão e meio. Todos os parâmetros foram submetidos a testes rigorosos para garantir a estabilidade e confiabilidade do produto, correspondendo diretamente às necessidades reais de uso do comprador.
| Item de parâmetro | Valor do parâmetro |
| Diâmetro Nominal | DN15 ~ DN200 (NPS 1/2" ~ 8"); padrão: DN25, DN50, DN80, DN100 |
| Classe de Pressão | PN16, PN25, PN40, PN64, PN100; Classe 150, 300, 600 |
| Temperatura aplicável | PTFE: -20°C~120°C; FKM: -20℃~180℃; Selo duro SS: -29℃~200℃; Estelite: -40°C~425°C |
| Material principal | Corpo/Esfera/Haste: 304/316/316L; Vedações: PTFE/FKM (macio); SS/Stellite (difícil) |
| Mídia Aplicável | Água, água do mar, fluido alimentar, petróleo, óleo hidráulico, solvente químico, ácido/álcali fraco, vapor, ar comprimido |
| Atuação | Manual (alavanca/volante), engrenagem helicoidal, elétrica (Modbus opcional) |
| Estrutura Corporal | Corpo forjado fino e inteiriço, 30%–50% mais fino; furo completo |
Principais tipos e correspondência de aplicativos
Manual de vedação suave
PTFE / FKM · Operação Rápida 90°
Linhas municipais de água, HVAC, alimentos e bebidas onde são necessários liga-desliga manual rápido e vazamento zero.
Engrenagem sem-fim de vedação dura
Metal / Estelite · Alta temperatura e pressão
Sistemas petroquímicos, de vapor de usinas de energia e de óleo térmico onde altas temperaturas e resistência abrasiva são críticas.
Selo macio elétrico
Atuador Elétrico · Feedback Opcional
HVAC automatizado, redes de água e linhas farmacêuticas que exigem controle remoto e vazamento zero.

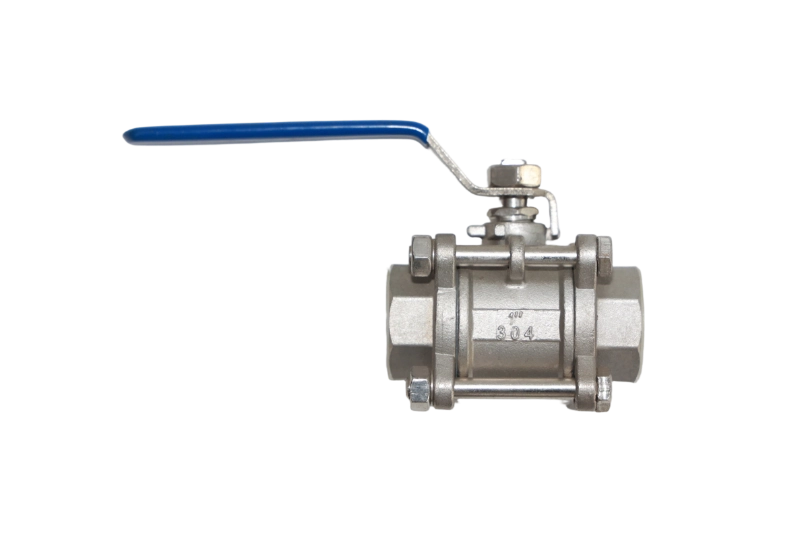

Para pipelines totalmente automatizados, consulte nossoválvulas de esfera elétricas de aço inoxidável. Para conexões roscadas em coletores apertados, consulte nossoválvulas de esfera de rosca interna de aço inoxidável.
Guia de seleção de materiais
Corpo / Bola / Haste
304 Serviço Geral
Água, ar e óleo; -20°C~100°C; custo-benefício para a indústria municipal e geral.
316 Resistente à corrosão
Serviço de cloreto, água do mar e ácido fraco; melhor resistência à corrosão.
316L Grau higiênico
Corrosão forte e serviço higiênico; Compatível com FDA/3A para linhas alimentícias e farmacêuticas.
Selos
PTFE -20°C ~ 120°C
Forte resistência à corrosão, vazamento zero.
FKM (Viton) -20°C ~ 180°C
Excelente resistência química.
Selo rígido SS -29°C ~ 200°C
Meios abrasivos e de alta pressão.
Selo rígido Stellite Até 425 ℃
Extrema resistência ao desgaste.
Cenários típicos de aplicação
As válvulas esféricas com flange fina de aço inoxidável, com seu design fino, comutação eficiente e vedação confiável, são amplamente utilizadas em sistemas de tubulação em vários setores onde o espaço de instalação e a eficiência de comutação são críticos.
Alimentos e Farmacêuticos
Vedação macia 316L + PTFE, design fino para linhas de produção densas.
Petroquímica
Vedação rígida 316/316L, Classe 150–600, para solventes de alta temperatura e petróleo bruto ácido.
Municipal e Construção
Vedação macia 304 para sistemas de abastecimento de água, HVAC e abastecimento secundário de água.
Industrial e Marítimo
Fino e leve para sistemas hidráulicos, pneumáticos e marítimos; forte resistência à vibração.
Nova Energia e Potência
Vedação rígida para linhas de vapor e resfriamento de alta temperatura em usinas fotovoltaicas, eólicas e de energia.
Instalação e Manutenção
Pontos de instalação
- Vedação bidirecional; siga a seta de fluxo para maior comodidade de manutenção; reserve espaço de operação suficiente.
- Limpar flanges; use juntas adequadas; aperte os parafusos transversalmente em 2–3 estágios.
- Pipeline limpo; verifique a rotação da bola; teste o atuador elétrico antes da instalação.
- Pressurização lenta, ventilação de ar, teste de pressão por 30 minutos antes do comissionamento.
Pontos de Manutenção
- Inspeção regular: verificar vazamento, aperto dos parafusos e funcionamento; lubrifique a haste mensalmente.
- Substitua as juntas, sedes ou gaxetas se ocorrer vazamento; repintar ou substituir superfícies de vedação rígidas desgastadas.
- Limpe o exterior, aplique óleo antiferrugem; aumentar a proteção em ambientes de cloreto/sal.
- Não repare sob pressão; limpe os congestionamentos com cuidado; solucionar problemas de atuadores com segurança.
- Estabeleça registros de manutenção para gerenciamento do ciclo de vida.
Por que escolher válvulas Bolaisi
Sistema de Qualidade Verificado
Certificado paraGB/T 19001-2016/ISO 9001:2015sistema internacional de gestão da qualidade.
Forjamento e usinagem interna
Controle total do processo, desde a matéria-prima até a válvula acabada, em nossa própria fábrica em Wenzhou.
100% testado sob pressão
Cada válvula esférica de flange fina é testada na carcaça e na sede antes da entrega.
Suporte de Engenharia
Nossa equipe técnica auxilia na escolha do material do corpo, tipo de vedação, classe de pressão e atuação.
Gama completa de produtos
Nós também fornecemosválvulas de esfera flangeadas de aço inoxidável, válvulas de esfera isoladas com jaquetaeválvulas de esfera de aço carbono.
OEM e ODM disponíveis
Tamanhos personalizados, materiais, padrões de flange, atuação e marca de placa de identificação são suportados.

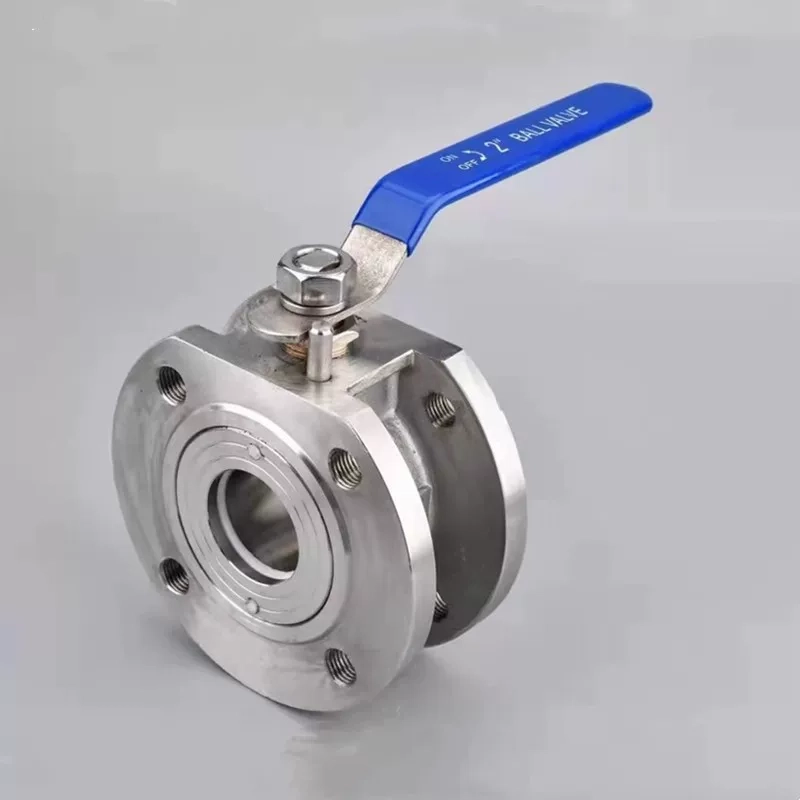

Imagem do produto
Perguntas frequentes
O que é uma válvula esférica com flange fina de aço inoxidável?
É uma válvula de esfera flangeada com um corpo fino forjado de peça única que é 30% a 50% mais fino e 20% a 40% mais leve do que as válvulas de esfera flangeadas convencionais. Ele fornece fluxo total, vedação bidirecional e operação liga-desliga rápida de 90°, tornando-o ideal para espaços confinados, layouts de tubulação densos e equipamentos leves.
Quanto espaço e peso o design fino economiza?
Comparado com válvulas de esfera flangeadas padrão, o corpo forjado fino é 30% a 50% mais fino e 20% a 40% mais leve. Isto reduz os requisitos de suporte, simplifica o layout da tubulação e reduz o custo total de instalação – especialmente valioso em skids, sistemas marítimos e unidades de processo modulares.
Quais classes de pressão e tamanhos estão disponíveis?
Fabricamos válvulas esfera de flange fina em aço inoxidável de DN15 a DN200 (NPS 1/2" a 8"), com tamanhos padrão DN25, DN50, DN80 e DN100. As classes de pressão incluem PN16, PN25, PN40, PN64, PN100 e Classe 150, 300, 600 para corresponder a diferentes classificações de tubulações.
Qual é a diferença entre vedação suave e vedação rígida?
A vedação macia usa sedes de PTFE ou FKM para serviço de -20°C~180°C com vazamento zero — ideal para linhas de água, HVAC, alimentos e produtos químicos em geral. A vedação rígida usa sedes de aço inoxidável ou Stellite para serviço de -29°C~425°C com alta pressão e meios abrasivos — ideal para aplicações petroquímicas, de vapor, de óleo térmico e de usinas de energia.
A válvula pode ser automatizada com um atuador elétrico?
Sim. Todos os modelos aceitam atuadores elétricos (on-off ou modulantes, Modbus opcional) e pneumáticos através de uma base de montagem padrão ISO 5211. Opções de engrenagem helicoidal e alavanca manual ou volante também estão disponíveis. Veja nossoválvulas de esfera elétricas de aço inoxidávelpara referência.
Vocês oferecem fabricação OEM / ODM?
Sim. Como fábrica direta, oferecemos suporte a materiais de corpo personalizados (304/316/316L), tipo de vedação (PTFE/FKM/SS/Stellite), padrão de flange (GB/ANSI/DIN/JIS), atuação e marca do cliente. Envie seu desenho ou especificação e faremos o orçamento de acordo. Por favorContate-nospara obter detalhes.
Pronto para solicitar válvulas esféricas com flange de aço inoxidável fino?
Envie-nos seu tamanho, classe de pressão, padrão de flange, meio e temperatura - nossos engenheiros responderão com uma solução técnica e orçamento dentro de 24 horas.
