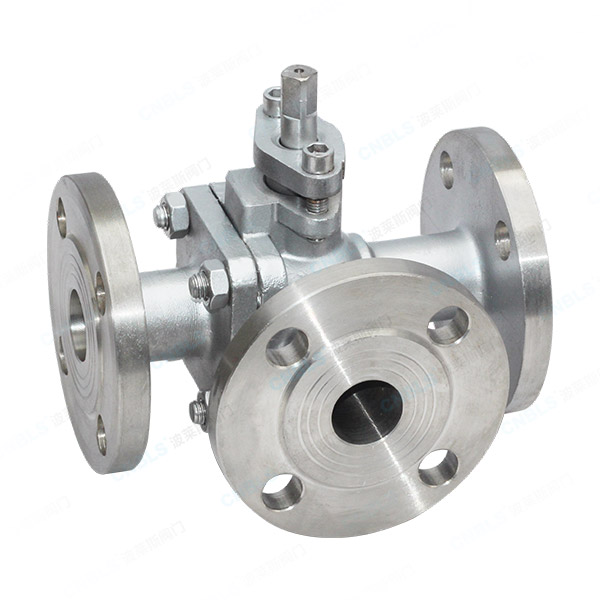

Válvulas de esfera de três vias em forma de T de aço inoxidável

A válvula esfera de três vias em aço inoxidável Q44F(T) é uma válvula esfera de três vias feita de aço inoxidável (304/316, etc.) e fabricada em conformidade com os padrões da série Q44F(T). Sua principal característica reside no fato de a esfera e a haste serem integralmente fundidas como uma única unidade, com canais de fluxo tipo T ou tipo L (tipo F para fluxo direto, tipo T para fluxo de três vias). Ele permite funções de confluência de mídia, desvio ou comutação de direção.

As válvulas esfera de três vias em formato de T de aço inoxidável integram a esfera e a haste como uma única unidade fundida. Com canais de fluxo tipo T ou tipo L (tipo F para passagem direta, tipo T para três vias), permite confluência, desvio ou troca de meios. A válvula apresenta uma estrutura compacta, canal de fluxo suave, excelente desempenho de vedação e forte resistência à corrosão.

Com sua estrutura compacta, baixa resistência ao fluxo, vedação superior e alta resistência à corrosão, esta válvula é amplamente utilizada em áreas industriais como petróleo, engenharia química, tratamento de água, alimentos, produtos farmacêuticos e energia elétrica. É particularmente adequado para condições de trabalho com altos requisitos de resistência à corrosão do material e mudança de direção do fluido.

Recursos do produto

1. Estrutura fundida de uma peça

O corpo e a haste da válvula são fundidos integralmente, aumentando a resistência estrutural e garantindo uma operação estável sob condições de alta pressão e alta temperatura a longo prazo.

2.Design de canal de fluxo multifuncional

O canal de fluxo de três vias tipo T permite confluência de meios, desvio ou comutação de direção, enquanto o canal de fluxo direto tipo F é adequado para comutação linear com baixa resistência de fluxo, garantindo um fluxo de sistema eficiente e desobstruído.

3. Excelente desempenho de vedação

A vedação macia opcional (PTFE/RPTFE) ou a vedação rígida (vedação metálica) podem ser selecionadas com base na temperatura da condição de trabalho e nas características do meio, proporcionando vedação confiável, resistência ao desgaste e forte capacidade anti-vazamento.

4. Vários modos de direção

Suporta modos de operação manual, engrenagem helicoidal, pneumática (ação simples/ação dupla) e elétrica (liga-desliga/reguladora), adaptável a diferentes espaços de instalação e requisitos de controle automático.

5. Alta temperatura, alta pressão e resistência à corrosão

O material de aço inoxidável pode suportar uma faixa de temperatura de -46°C~425°C e resistir a meios altamente corrosivos, garantindo uma operação estável de ciclo longo.

6. Instalação flexível

Disponível com conexões flangeadas, rosqueadas ou soldadas de topo, em conformidade com diferentes padrões de tubulação (GB/ANSI) para fácil manutenção e substituição.

Aplicativos

As válvulas esfera de três vias em forma de T de aço inoxidável são amplamente utilizadas nos seguintes cenários:

● Sistemas de comutação de direção, desvio e confluência de dutos de petróleo e gás natural

● Transporte de meios ácidos, alcalinos e salinos na produção química

● Mudança de direção e desvio de dutos em projetos de tratamento de água

● Transporte de meios limpos na produção de alimentos e produtos farmacêuticos

● Tubulações de mudança de direção de vapor e produtos petrolíferos na indústria de energia elétrica

● Sistemas de transporte para meios contendo uma pequena quantidade de partículas ou meios altamente corrosivos

Parâmetros técnicos principais

Pontos de seleção

1. Correspondência de características de mídia com canais de fluxo

Selecione materiais de aço inoxidável (CF8/CF8M/CF3/CF3M) com base na corrosividade e limpeza do meio; escolha canais de fluxo tipo F ou tipo T de acordo com os requisitos funcionais para obter comutação de direção direta ou de três vias.

2.Seleção do tipo de vedação

Escolha o tipo F de vedação suave para condições normais de temperatura e baixa pressão, que equilibra a resistência ao desgaste e o desempenho da vedação; opte pelo tipo T de vedação rígida para meios de alta temperatura, alta pressão ou contendo partículas para garantir resistência ao desgaste e longa vida útil.

3. Correspondência de pressão e temperatura

Selecione classificações PN/Classe que correspondam à pressão do projeto da tubulação, com uma margem reservada de 10% a 20%; a temperatura deve corresponder ao tipo de vedação e ao material de aço inoxidável para evitar degradação do desempenho causada por superaquecimento.

4. Diâmetro nominal e correspondência de fluxo

Selecione o valor DN apropriado com base na vazão máxima calculada e na perda de pressão permitida. As válvulas esfera de três vias em formato de T de aço inoxidável apresentam canais de fluxo suave com melhores valores de Cv do que as válvulas convencionais, e cálculos precisos são necessários para cenários de baixo fluxo.

5.Modo de condução e correspondência de espaço de instalação

Escolha acionamentos manuais ou pneumáticos pequenos para espaços confinados; selecione acionamentos pneumáticos/elétricos para aplicações de grande fluxo ou controle remoto; certifique-se de que o padrão do flange corresponda ao corpo da válvula de aço inoxidável.

Notas de operação e manutenção

Notas de Operação

1. Antes do uso inicial, confirme se o modelo, a classe de pressão e o diâmetro nominal correspondem às condições de trabalho e verifique se o corpo da válvula de aço inoxidável e as conexões do flange estão livres de danos.

2. Opere lentamente ao abrir, fechar ou mudar de direção para evitar que o golpe de aríete danifique o corpo da válvula ou as tubulações; aplique força uniformemente durante a operação manual e não gire a válvula com força.

3.Para válvulas pneumáticas/elétricas, confirme a fonte de ar/fonte de alimentação estável antes da operação e observe o movimento suave, mudança de direção precisa e nenhum ruído anormal.

4. Ao reiniciar após um desligamento prolongado, primeiro drene o condensado e as impurezas e, em seguida, abra a válvula lentamente.

5.É estritamente proibido operar sob condições de sobrepressão ou sobretemperatura; desligue imediatamente para solução de problemas em caso de anormalidades.

Notas de manutenção

1. Inspecione semanalmente a superfície de vedação, a caixa de empanque e a superfície do corpo da válvula para garantir que não haja vazamento, corrosão ou rachaduras.

2.Substitua a sede da válvula imediatamente quando as válvulas tipo F de vedação suave vazarem; verifique regularmente o desgaste nas válvulas tipo T de vedação rígida e lapide ou substitua peças quando necessário.

3.Lubrifique as engrenagens manuais/sem-fim trimestralmente; drene a água e verifique regularmente o nível de óleo das válvulas pneumáticas.

4.Para condições de trabalho em meios corrosivos, inspecione o corpo e a esfera da válvula regularmente; drene a mídia e proteja contra umidade e poeira durante o armazenamento a longo prazo.

5. Solução de problemas: Em caso de emperramento, alivie a pressão primeiro, depois desmonte e limpe as impurezas ou substitua as peças; para mau funcionamento pneumático/elétrico, mude para operação manual para uso de emergência e, em seguida, solucione o problema do atuador.

6.Estabelecer um arquivo de manutenção, registrando o modelo, data de instalação, manutenção e peças de reposição para fornecer uma base para manutenção posterior.
