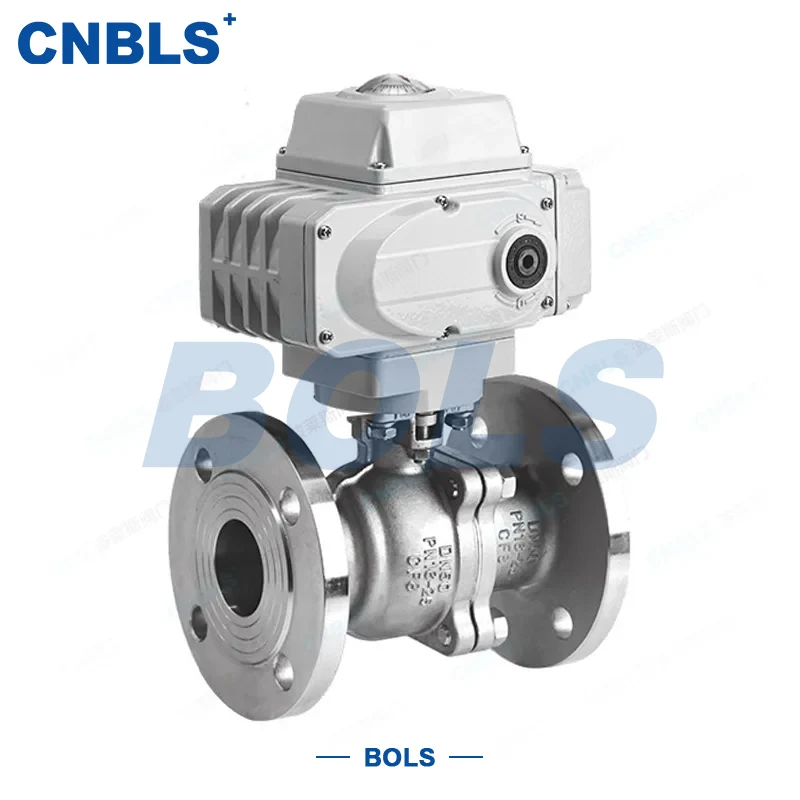

Válvulas de esfera elétricas de aço inoxidável

As válvulas esfera elétricas de aço inoxidável são uma válvula rotativa que utiliza um atuador elétrico como fonte de energia e uma esfera fixa como membro de fechamento. Acionada pelo atuador elétrico, a haste da válvula gira a esfera 90° para abrir ou fechar o meio nas tubulações. A esfera é fixada e posicionada pelos eixos superior e inferior, proporcionando desempenho de vedação estável, adequado para condições de trabalho de pressão média-alta. Serve como um dispositivo crítico de controle de fluxo em sistemas de controle automático industrial.

Apresentando uma estrutura robusta, resistência ao desgaste e resistência à corrosão, esta válvula é aplicável a água, vapor, produtos petrolíferos e meios levemente corrosivos. É amplamente utilizado nas indústrias de petróleo, engenharia química, energia elétrica, alimentícia e farmacêutica, bem como em redes industriais de tubulação automática.

Recursos do produto

1.Material de aço inoxidável premium

Os principais componentes, incluindo o corpo da válvula, a esfera e a sede da válvula, são feitos de aço inoxidável 304/316, com a sede da válvula combinada com metal duro. Esta configuração oferece excelente resistência à corrosão, resistência a altas temperaturas e resistência ao desgaste, garantindo uma operação confiável a longo prazo.

2. Acionamento elétrico para automação de alta eficiência

Equipada com atuador elétrico, a válvula permite controle remoto e regulação automática. Ele pode ser combinado com um posicionador inteligente para obter controle preciso do fluxo, reduzindo os custos operacionais de mão de obra.

3.Estrutura de esfera fixa com baixo torque de abertura/fechamento

O design de esfera fixa garante distribuição uniforme de força e estabilidade estrutural, tornando-o ideal para sistemas de tubulações de grande diâmetro e pressão média-alta. Permite operações de abertura e fechamento fáceis e confiáveis.

4. Vedação de metal duro para desempenho confiável

As superfícies de vedação da sede e da esfera da válvula são feitas de metal duro e passam por tratamento especial, oferecendo excelente resistência ao desgaste e a altas temperaturas. Ele atinge uma classificação de vazamento API Classe V, salvaguardando a segurança do sistema.

5. Ampla compatibilidade de pressão e diâmetro

Cobrindo classificações de pressão de PN16 a PN420 e Classe 150 a Classe 2500, com diâmetros nominais variando de DN50 a DN1200, a válvula atende aos requisitos de controle de tubulações de grande vazão.

6. Proteção confiável para ambientes industriais complexos

O atuador elétrico possui grau de proteção IP65 ou superior, com carcaça em liga de alumínio ou ferro fundido. Ele pode operar continuamente em ambientes industriais agressivos que envolvem altas temperaturas, alta pressão e corrosão.

Aplicativos

As Válvulas Esfera Elétricas de Aço Inoxidável são adequadas para vários cenários industriais:

● Sistemas de controle remoto e desligamento em dutos de petróleo e gás natural

● Controle de fluxo de meios de alta temperatura, alta pressão e levemente corrosivos na produção de produtos químicos

● Controle automático de tubulações de grande diâmetro em sistemas de energia e aquecimento

● Sistemas de tubulações alimentícias, farmacêuticas e de água purificada

● Redes de tubulação de transmissão de vapor, derivados de petróleo e gás em alta temperatura

A seleção científica e a instalação adequada podem prolongar a vida útil da válvula e melhorar o nível de segurança e automação do sistema de rede de tubulação.

Interpretação do modelo

Tomemos como exemplo o modelo comum Q947H-16P:

Padrões de projeto e fabricação

● API 6D: Padrão internacional de projeto e fabricação para válvulas de esfera elétricas na indústria de petróleo e gás

● GB/T 12237: Padrão nacional chinês, referenciado para estrutura de válvula e requisitos técnicos

● GB/T 9113: Padrão para dimensões de flange e classificações de pressão

● JB/T 8528: Norma de requisitos técnicos para atuadores elétricos

● IEC 60534: Especificação técnica para válvulas de controle de processos industriais, garantindo desempenho de controle automático

Tabela de Parâmetros Técnicos

Materiais Componentes

● Corpo da Válvula: Aço inoxidável (CF8/CF8M/CF3/CF3M), selecionado de acordo com corrosividade média

● Esfera: Corpo em aço inoxidável com soldagem de metal duro na superfície de vedação, melhorando o desgaste e a resistência a altas temperaturas

● Sede da válvula: Metal duro de alta resistência, proporcionando vedação confiável e resistência à erosão

● Haste da Válvula: Aço inoxidável com superfície nitretada ou pulverizada, oferecendo resistência ao desgaste e à corrosão

● Gaxeta: Grafite flexível ou grafite expandido para alta temperatura, garantindo vedação dinâmica da haste da válvula

● Atuador Elétrico: Corpo em liga de alumínio ou ferro fundido com classificação de proteção IP65, adequado para ambientes industriais complexos

Pontos-chave da seleção

1. Análise das condições de trabalho

Esclareça o tipo de meio, conteúdo de partículas, corrosividade, temperatura e viscosidade

Para meios altamente corrosivos, recomenda-se aço inoxidável 316L

2. Confirmação de parâmetros

Selecione o diâmetro nominal (DN) com base no tamanho da tubulação e nos requisitos de fluxo

Escolha o atuador que corresponda ao torque de abertura/fechamento, classificação de pressão e classificação de proteção

Para necessidades de automação, selecione um atuador com um posicionador inteligente que suporte controle de sinal de 4-20mA

3.Seleção de materiais

Material do corpo da válvula: 304 para condições gerais de trabalho; 316L para condições de trabalho corrosivas

Material de vedação: Vedação rígida de metal duro para meios de alta temperatura, alta pressão ou contendo partículas

4. Conformidade com padrões e certificação

Certifique-se de que a válvula e o atuador estejam em conformidade com padrões como API, GB e IEC

O atuador elétrico deve ter certificações elétricas como CE e UL

5. Avaliação do fornecedor

Selecione fornecedores com capacidades qualificadas de fabricação de válvulas de esfera elétrica, rica experiência e um sólido sistema de serviço pós-venda

Solicite documentos técnicos completos: amostras, tabelas de parâmetros, certificados de materiais e manuais de atuadores
