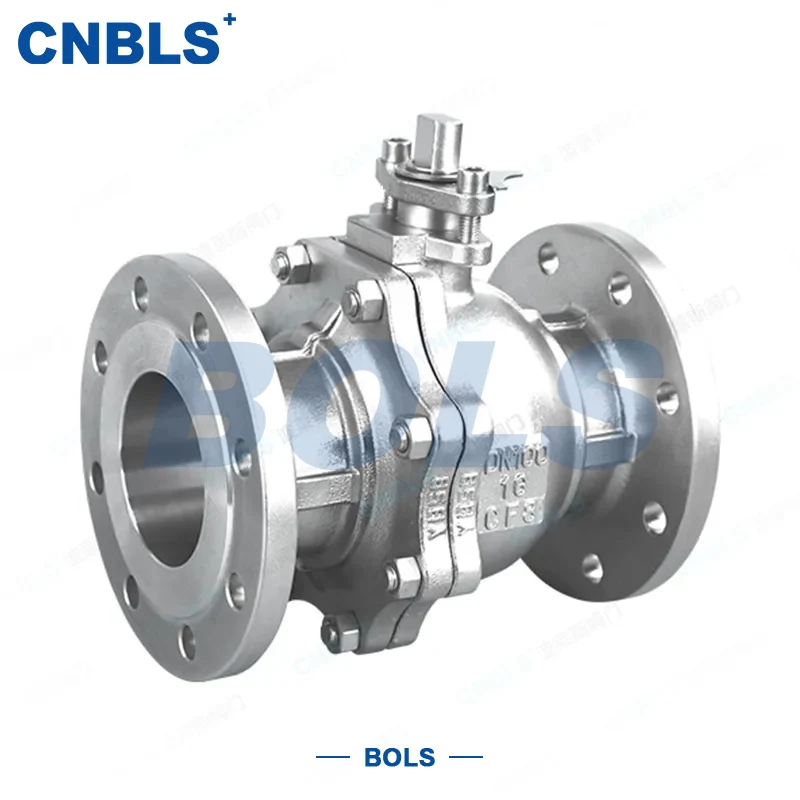

Válvulas de esfera com flange de aço inoxidável GB

As válvulas esféricas com flange de aço inoxidável GB são uma válvula rotativa de fechamento e regulação projetada e fabricada em estrita conformidade com os padrões nacionais chineses (GB). Feito totalmente em aço inoxidável com conexão flangeada de padrão nacional, pode ser adaptado diretamente a vários sistemas de tubulação industrial na China.

O núcleo da válvula consiste em um corpo/castelo de válvula de aço inoxidável, esfera de aço inoxidável, haste, sede e atuadores manuais/pneumáticos/elétricos opcionais. Todos os componentes cumprem as normas nacionais correspondentes, garantindo a estabilidade e compatibilidade do produto.

Seu princípio de funcionamento é simples e claro: A haste faz a bola girar em torno de um eixo vertical.

● A 0°, o furo da esfera está totalmente alinhado com o caminho do fluxo da tubulação — a válvula está totalmente aberta, permitindo um fluxo suave do meio.

● Depois de girar 90°, o furo fica completamente desalinhado com o caminho do fluxo — a válvula fica totalmente fechada, bloqueando hermeticamente o meio.

● Quando girado entre 0° e 90°, permite uma regulação precisa do fluxo.

Integra funções de desligamento e regulação, adequadas para diversas condições de trabalho industrial.

Principais recursos do produto

Compatível com os padrões GB, forte adaptabilidade

Projetado e fabricado de acordo com os principais padrões nacionais, incluindo GB/T 12237 e GB/T 12224. As conexões flangeadas atendem ao GB/T 9113, permitindo conexão direta aos principais dutos flangeados da GB sem modificação, garantindo uma instalação fácil e eficiente.

Construção totalmente em aço inoxidável, excelente desempenho

Feito de aço inoxidável 304/316/316L, apresentando excelente resistência à corrosão, resistência a altas temperaturas e resistência ao desgaste. Pode servir meios corrosivos para uma longa vida útil sem ferrugem ou danos.

Operação rápida, regulação precisa

Design liga-desliga giratório de 90°:

● Tipo manual: tempo liga-desliga ≤ 30s

● Tipo pneumático: ≤ 5s

● Tipo elétrico: ≤ 10s Ampla faixa de regulação de vazão com taxa de abertura de 100:1 para controle de vazão preciso.

Vedação confiável, sem vazamentos

Disponível em versões com vedação suave (PTFE/EPDM/PPL) e com vedação rígida (revestimento de liga Stellite). As superfícies de vedação são usinadas com precisão e a estrutura da haste de vedação traseira evita efetivamente vazamentos externos, garantindo a segurança da tubulação.

Estrutura flexível, ampla compatibilidade

Suporta estruturas de esfera flutuante e esfera fixa:

● Esfera flutuante: para média e baixa pressão (PN16~PN40), diâmetros pequenos e médios — estrutura simples e econômica.

● Esfera fixa: para alta pressão (PN63 e superior), diâmetros grandes — baixo torque operacional, vedação estável. Atuação manual, pneumática e elétrica estão disponíveis para diferentes cenários de instalação.

Especificações principais

Cenários de aplicação

Com excelente resistência à corrosão, resistência a altas temperaturas e compatibilidade GB, as válvulas esféricas flangeadas de aço inoxidável GB são amplamente utilizadas em vários campos industriais domésticos como um componente chave para fechamento, regulação e desvio médios.

As aplicações típicas incluem:

● Indústria Petroquímica: Petróleo bruto, petróleo refinado, matérias-primas químicas, especialmente meios corrosivos contendo enxofre e cloro.

● Abastecimento Municipal de Água e Drenagem: Água encanada, tratamento de esgoto, água contendo cloro.

● Processamento químico fino, farmacêutico e de alimentos: versão 316L para aplicações higiênicas, corrosivas e de alta pureza.

● Indústria Energética: Vapor, água de resfriamento sob alta temperatura e média/alta pressão.

● Outras Áreas: Gás natural, GLP, metalurgia, mineração e outras tubulações corrosivas.

Guia de seleção

Operação e Manutenção

Notas de instalação

● Antes da instalação: Verifique se o modelo, a pressão, o material, o diâmetro, o tipo de vedação e a face do flange correspondem à tubulação. Verifique se há rachaduras, ferrugem e rotação suave da haste.

● Instalação do flange: Cumpra com GB 50235 e GB/T 9113. Use juntas correspondentes. Aperte os parafusos diagonalmente e uniformemente para evitar deformação ou vazamento do flange. Limpe as superfícies de vedação antes da instalação.

Regras de Operação

● Abrir/fechar: Mantenha a rotação entre 0°–90° para evitar danos. Ajuste o fluxo lentamente.

● Pneumático/Elétrico: Comissione os atuadores primeiro para garantir a sincronização do sinal antes da operação.

Manutenção regular

● Inspeção de rotina: Verifique se há vazamentos nos flanges, no castelo e nas vedações da haste; aperte ou substitua as peças conforme necessário.

● Lubrificação: Aplique graxa compatível com aço inoxidável nas gaxetas e rolamentos da haste. Limpe periodicamente os internos; substitua a esfera/sede desgastada.

● Condições especiais: Utilizar materiais resistentes à corrosão para serviços ácidos; válvulas de vedação rígida à prova de fogo para áreas inflamáveis; vedações de baixa temperatura e graxa para serviço criogênico.

● Para válvulas de marcha lenta prolongada: comissione sem carga, limpe os detritos e realize um teste simples de vedação antes de reiniciar.

Padrões de design e fabricação

As válvulas esfera com flange de aço inoxidável GB são projetadas, fabricadas e inspecionadas de acordo com:

● Projeto da válvula: GB/T 12224, GB/T 12237, GB/T 13927

● Estrutura e flange: GB/T 12221, GB/T 9113

● Material: GB/T 1220, GB/T 13401, GB/T 17491
