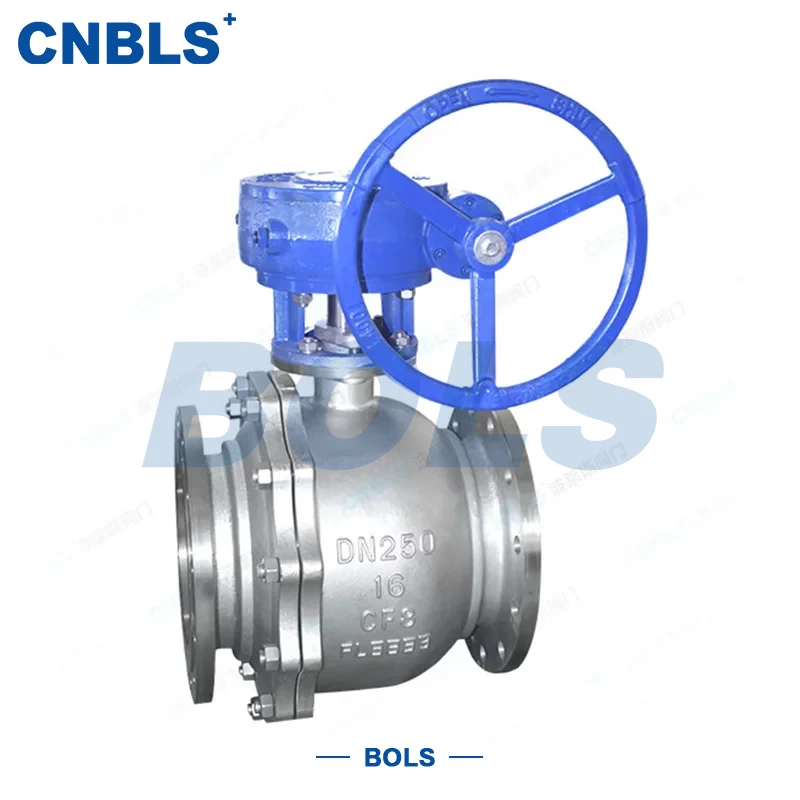

Válvulas esfera flutuantes flangeadas de aço inoxidável

As válvulas esfera flutuantes flangeadas de aço inoxidável são uma válvula de corte de tubulação que usa uma esfera flutuante como elemento de fechamento. Sob a pressão do meio, a esfera é pressionada firmemente contra a sede da válvula a jusante para obter uma vedação confiável. A abertura ou fechamento completo é realizado girando a esfera 90 graus, apresentando operação fácil e resposta rápida.

Esta válvula possui uma estrutura simples e excelente desempenho de vedação. É adequado para diversas condições de trabalho envolvendo meios como água, vapor, derivados de petróleo e substâncias corrosivas, e é amplamente utilizado em sistemas de dutos industriais, incluindo petróleo, engenharia química, energia elétrica, alimentos e produtos farmacêuticos.

Recursos do produto

Material de aço inoxidável de alta qualidade

Os principais componentes, incluindo o corpo da válvula, a esfera e a sede da válvula, são feitos de aço inoxidável 304/316, oferecendo excelente resistência à corrosão e ao desgaste para garantir confiabilidade operacional a longo prazo.

Conexão flangeada para fácil instalação

Adotando conexão flangeada padrão, permite instalação e desmontagem convenientes e é compatível com sistemas de tubulações de diferentes diâmetros e classes de pressão.

Modos de operação diversificados

Suporta acionamento manual (volante), redutor, elétrico e pneumático. O modo de operação mais adequado pode ser selecionado com base nos requisitos de controle automático.

Excelente desempenho de vedação

A sede da válvula é feita de materiais de vedação macios, como PTFE, PFA ou ETFE, com taxa de vazamento atendendo API Classe VI para garantir a segurança do sistema de tubulação.

Ampla gama de aplicações

A válvula tem uma faixa de temperatura aplicável de -29 ~ 180 ℃, cobrindo condições de trabalho de alta, média e baixa pressão de PN1.0 a PN42 e atende aos requisitos de controle de diferentes taxas de fluxo e meios.

Alta confiabilidade e fácil manutenção

A estrutura esférica flutuante realiza vedação auto-apertada sob pressão média. Possui estrutura compacta, não requer suporte adicional e é de fácil manutenção, tornando-o adequado para operação a longo prazo.

Aplicativos

As válvulas esfera flutuantes flangeadas de aço inoxidável são adequadas para vários cenários industriais:

● Desligamento e controle de fluxo de dutos de petróleo e gás natural

● Transporte de meios corrosivos, como ácidos, álcalis e sais na produção química

● Controle de tubulações em sistemas de tratamento de água e vapor

● Transporte de meios limpos nas indústrias alimentícia e farmacêutica

● Tubulações de alta temperatura e alta pressão em energia elétrica e sistemas térmicos

● Cenários de transporte de líquidos e desligamento de dutos

Interpretação do modelo

Tomemos como exemplo o modelo Q41F-16P:

Padrões de projeto e fabricação

● API 6D: Norma aceita internacionalmente aplicável ao projeto e fabricação de válvulas esfera para indústrias de petróleo e gás natural.

● GB/T 12237: Padrão nacional da China, servindo como referência para projeto e fabricação de válvulas.

● ISO 5208: Padrão para dimensões de flange e classificações de pressão, garantindo que a válvula corresponda à tubulação.

● JB/T 308: Métodos de teste de válvulas e regras de inspeção, garantindo qualidade e desempenho do produto.

Tabela de Parâmetros Técnicos

Materiais Componentes

● Corpo da válvula: WCB de aço fundido ou aço inoxidável CF8/CF8M

● Esfera: Material de aço inoxidável correspondente ao corpo da válvula

● Sede da válvula: vedação macia de PTFE, PFA ou ETFE

● Haste da válvula: Aço inoxidável com tratamento de superfície nitretado

● Embalagem: Grafite flexível ou PTFE

● Fixadores: Aço inoxidável ou aço carbono galvanizado

Pontos-chave da seleção

Análise das condições de trabalho

● Esclareça o tipo de meio, temperatura, viscosidade e corrosividade.

● Determine a pressão máxima de trabalho do sistema com margem de segurança reservada.

Confirmação de parâmetro

● Selecione o diâmetro nominal DN de acordo com os requisitos de vazão.

● Determine a pressão nominal PN/classe com base no projeto do sistema.

● Escolha o método de conexão (flange, soldada ou roscada) de acordo com a tubulação.

● Selecione o modo de operação (manual, elétrico ou pneumático) com base nas necessidades de automação.

Seleção de Materiais

● Corpo da Válvula: O aço carbono é adequado para condições gerais de trabalho; o aço inoxidável é adequado para meios corrosivos.

● Material de vedação: O PTFE é adequado para a maioria dos meios corrosivos; vedações metálicas rígidas podem ser selecionadas para meios de alta temperatura, alta pressão ou contendo partículas.

Padrão e Certificação

● Certifique-se de que a válvula esteja em conformidade com os padrões de projeto e fabricação.

● Para projetos internacionais, podem ser exigidas certificações API, ISO e outras.

Avaliação de fornecedores

● Selecione fornecedores com boa reputação e rica experiência e solicite amostras, parâmetros técnicos e certificados de garantia de qualidade.
