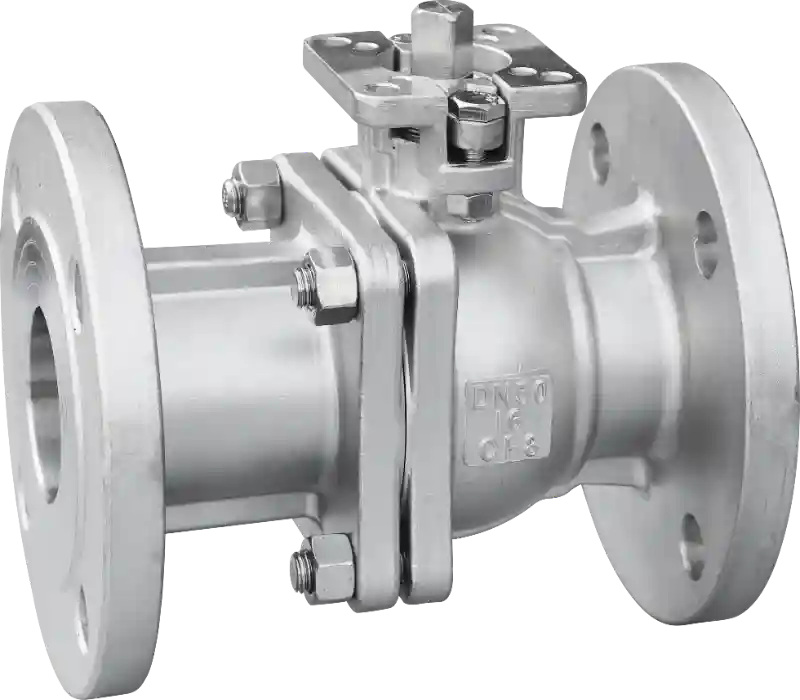

Válvula de esfera flangeada de plataforma alta de duas peças

Zhejiang Bolaisi Valve Co., Ltd. é um fornecedor experiente de válvulas industriais com um sistema completo de produção, usinagem, inspeção e controle de qualidade. A empresa segue rigorosamente os padrões de fabricação e qualidade, adotando tecnologias avançadas de produção e equipamentos de precisão. Cada válvula, como a válvula esférica flangeada de plataforma alta de duas peças, passa por vários processos, incluindo usinagem, montagem, teste de pressão e inspeção final antes do envio, garantindo desempenho estável e qualidade confiável para aplicações industriais.

Teste de desempenho real das condições de trabalho

Testes de aplicação de pipeline em vários cenários

Aplicativos de teste:

· Tubulação de processamento químico

· Sistemas municipais de abastecimento de água e drenagem

· Dutos de transmissão de gás

· HVAC de usinas de energia e tubulações de aquecimento

Mídia compatível:

· Água limpa

· Produtos petrolíferos

· Gás natural

· Vapor em alta temperatura

· Fluidos levemente corrosivos

Conclusão do teste:

Para válvulas de corte industriais, a confiabilidade da vedação e a compatibilidade de automação são os principais requisitos de desempenho. Os principais objetivos do projeto desta válvula esférica flangeada de plataforma alta de duas peças são baixa resistência ao fluxo, operação rápida de abertura e fechamento e desempenho de vedação estável sob diferentes condições operacionais.

Comparação de desempenho de estrutura de vedação de esfera flutuante

Válvula esférica flangeada convencional de duas peças

· O vazamento da haste da válvula pode ocorrer após exposição prolongada a meios de alta temperatura.

· Sem uma plataforma de montagem padronizada, são necessários suportes adicionais para instalação do atuador.

· As operações de manutenção e substituição são relativamente complicadas.

Válvula de esfera de plataforma alta de duas peças Bolaisi

· A estrutura da gaxeta da haste da válvula tipo gaxeta proporciona desempenho de vazamento extremamente baixo.

· O desempenho da vedação permanece estável após testes de ciclo de alta e baixa temperatura.

· A plataforma alta ISO5211 permite a instalação direta de atuadores elétricos ou pneumáticos.

· Manutenção conveniente no local e integração mais fácil de equipamentos.

Principais vantagens do projeto estrutural

Corpo da válvula dividida em duas peças

O corpo da válvula de duas seções apresenta alta precisão de fundição e dimensões de usinagem consistentes. A estrutura dividida permite inspeção e manutenção mais fáceis sem remover todo o sistema de tubulação.

Vedação da gaxeta da haste da válvula tipo glândula

A compressão da gaxeta multicamadas evita efetivamente vazamentos externos ao longo da haste da válvula. A gaxeta pode ser substituída separadamente durante a manutenção, reduzindo o tempo de inatividade e os custos de serviço.

Plataforma de montagem alta padrão ISO5211

O design integrado de plataforma alta fornece posicionamento preciso e permite a montagem direta de atuadores pneumáticos ou elétricos sem suportes adaptadores adicionais.

Vedação Dupla Direcional de Esfera Flutuante

O design de esfera flutuante suporta vedação de pressão bidirecional. A pressão média empurra automaticamente a esfera contra a sede da válvula, garantindo um desempenho de vedação estável.

Testes de desempenho de vedação de temperatura e mídia

A válvula foi testada sob duas condições operacionais típicas: fluidos em temperatura normal e ambientes de vapor em alta temperatura.

Teste de vedação macia (assento de PTFE)

Condições de teste:

· Temperatura: ≤150°C

· Testes de circulação contínua com água, gás e óleo

Resultados do teste:

· Sem desgaste óbvio do assento

· Zero vazamento durante testes de pressão de ar

· Adequado para aplicações de água limpa, gás e óleo em temperatura normal

Teste de vedação rígida de metal

Condições de teste:

· Temperatura: ≤280°C

· Operação contínua com vapor de alta temperatura e meio contendo poucas partículas

Resultados do teste:

· Excelente resistência à erosão em alta temperatura

· Forte resistência ao desgaste e resistência ao impacto de partículas

· Sem vazamento interno ou externo sob condições de alta temperatura

O design de vedação dupla permite que esta válvula esférica flangeada de plataforma alta de duas peças cubra uma ampla gama de aplicações de fluidos industriais. Os usuários podem selecionar materiais de vedação adequados de acordo com as condições reais de trabalho, reduzindo os custos de estoque e melhorando a adaptabilidade do equipamento.

Áreas de aplicação

Abastecimento Municipal de Água e Drenagem

Adequado para:

· Redes urbanas de abastecimento de água

· Sistemas secundários de abastecimento de água

· Tubulações de corte de águas residuais

A válvula pode ser equipada com atuadores para controle remoto do fluxo de água.

Dutos de processamento químico

Adequado para:

· Produtos petrolíferos

· Líquidos fracamente corrosivos

· Tubulações de vapor de alta temperatura

A versão com vedação metálica rígida oferece excelente resistência ao calor e à erosão por partículas.

Estações de gasoduto

Adequado para:

· Dutos residenciais de transmissão de gás

· Sistemas de fechamento frontal de postos de gasolina

A estrutura de vedação de dupla direção ajuda a evitar vazamentos de gás.

Sistemas de aquecimento e caldeiras para usinas de energia

Adequado para:

· Tubulações de vapor de caldeira

· Sistemas de circulação de aquecimento

Compatível com atuadores pneumáticos e elétricos para operação remota.

Aplicações de suporte a equipamentos

Adequado para:

· Sistemas de circulação de resfriamento

· Sistemas de transporte de petróleo

As opções de vedação macia e dura podem ser selecionadas de acordo com os diferentes requisitos do meio.

Sistemas de HVAC e óleo de transferência de calor de fábrica

Adequado para:

· Tubulações de água de resfriamento de oficina

· Sistemas de circulação de óleo de transferência de calor

O design do corpo da válvula dividido simplifica a manutenção e a substituição.

Parâmetros de seleção de produtos

Vantagens do produto

Desempenho testado com dados confiáveis

Todos os testes de desempenho de vedação, resistência a altas temperaturas e compatibilidade de atuadores são baseados em simulações reais de operação de tubulações, garantindo parâmetros confiáveis ​​do produto.

Opções de vedação dupla para diversas condições de trabalho

A versão com vedação macia é adequada para meios limpos e em temperatura normal, enquanto a versão com vedação rígida metálica suporta vapor em alta temperatura e fluidos contendo partículas de até 280°C.

Plataforma alta ISO5211 para fácil automação

A plataforma de montagem ISO5211 integrada permite a instalação rápida de atuadores elétricos e pneumáticos sem adaptadores adicionais, permitindo o controle automatizado da tubulação.

Projeto de haste de válvula tipo glândula para menor custo de manutenção

A gaxeta substituível da haste da válvula reduz o tempo de manutenção e evita a desmontagem desnecessária da tubulação.

Ampla faixa de tamanhos e compatibilidade com padrões nacionais

Disponível de DN15 a DN200, com compatibilidade para diferentes requisitos de flange de padrões nacionais.

Inspeção rigorosa de fábrica para qualidade estável

Cada válvula passa por inspeção de usinagem, verificação de montagem e teste de pressão antes da entrega para minimizar riscos de vazamento.

Por que escolher a válvula Co. de Zhejiang Bolaisi, Ltd.

Procurando uma válvula de esfera flangeada confiável que suporte aplicações de alta e baixa temperatura, instalação de atuadores e manutenção conveniente?

Escolha a válvula esférica flangeada de plataforma alta de duas peças Bolaisi.

Com tecnologia madura de fabricação de válvulas de aço inoxidável, testes de tubulações em múltiplas condições e procedimentos completos de controle de qualidade, a Bolaisi fornece soluções de válvulas industriais estáveis ​​para diversas aplicações de controle de fluidos.

Como fabricante profissional de válvulas, a empresa integra a produção de corpos de válvulas e o fornecimento de componentes de vedação, oferecendo soluções completas de produtos DN15-DN200 para tubulações industriais.

Desde desempenho de desligamento confiável até manutenção mais fácil e integração de automação, Bolaisi ajuda os clientes a obter um controle de tubulações mais seguro, eficiente e estável.
