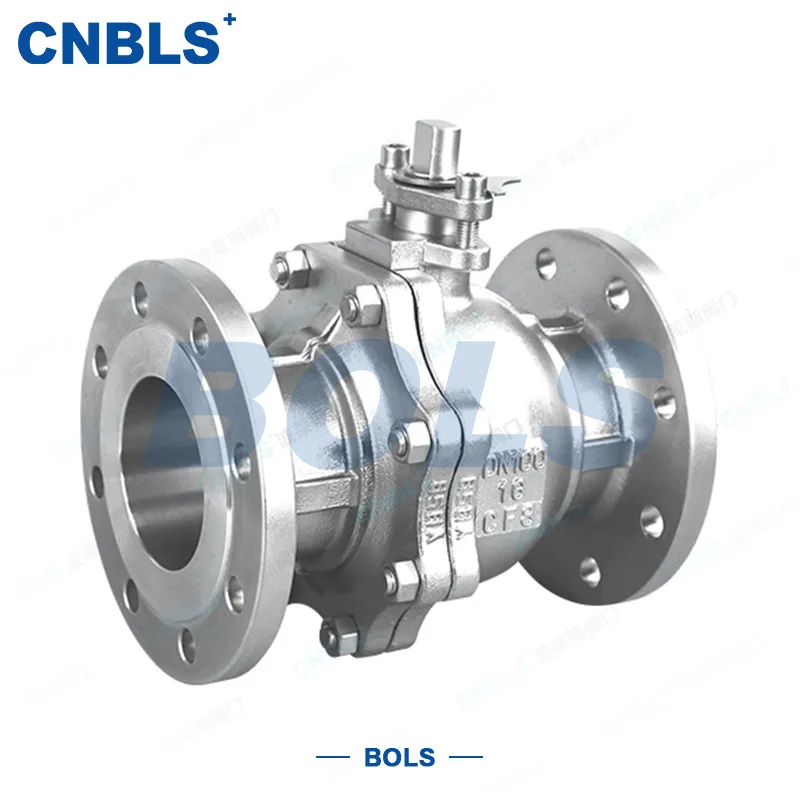

Válvula de esfera flangeada de aço inoxidável

Bolaisi Valve Co., Ltd. é uma marca de válvulas especializada com quase duas décadas de experiência em controle de fluidos industriais. Localizada em Wenzhou, Zhejiang - conhecida como a "Capital de Bombas e Válvulas da China" - a empresa se concentra na fabricação de uma ampla variedade de válvulas de aço inoxidável. A Bolaisi Valve segue uma estratégia de mercado de alta qualidade, evitando produtos de baixa qualidade. Suas válvulas esfera flangeadas em aço inoxidável são fabricadas pelo processo de fundição de sílica sol, com corpos de válvula submetidos a jato de areia secundário. Como fornecedor confiável de sistemas de tubulação de fluidos, a empresa emprega um rigoroso sistema de inspeção de qualidade; cada válvula passa por vários testes simulados antes de sair da fábrica, abrangendo tudo, desde análise de matéria-prima e usinagem até montagem de vedação e teste de pressão dupla (hidrostático e pneumático). Com ampla experiência na produção de válvulas flangeadas de esfera flutuante em aço inoxidável, a empresa é especializada em válvulas caracterizadas por baixa resistência ao fluxo, vazamento zero e facilidade de manutenção. Todas as métricas de desempenho – incluindo pressão, temperatura e capacidade de vedação – são derivadas das condições reais de operação da tubulação, garantindo especificações precisas sem classificações inflacionadas.

Teste de desempenho sob condições operacionais reais

1. Teste de circulação de dutos

·Duração do teste: Testes de carga de circulação contínua (água, óleo ou vapor) com duração de várias horas.

·Cenários de teste: Dutos de transporte de produtos químicos, redes municipais de abastecimento de água e drenagem, dutos de transmissão de gás, tubulações de água/vapor de usinas de energia e sistemas de fluidos em metalurgia e fabricação de papel.

· Meios Compatíveis: Água doce, derivados de petróleo, gás natural, vapor de alta temperatura e fluidos levemente corrosivos.

·Principal conclusão: Para válvulas de corte de tubulações industriais, a confiabilidade da vedação, a alta capacidade de vazão (grande furo) e a compatibilidade do atuador são fundamentais; esta válvula esférica flangeada foi projetada especificamente para oferecer baixa resistência ao fluxo e capacidade rápida de abertura/fechamento.

2. Teste comparativo de estruturas de vedação de esferas flutuantes

Um teste de pressão cíclica de alta/baixa temperatura de 30 dias comparando uma válvula esférica flangeada básica padrão com a válvula esférica flangeada de aço inoxidável compatível com Bolaisi GB:

·Válvula Esfera Flange Básica: Sede propensa a desgaste e vazamento após exposição prolongada ao fluxo do meio; dimensões de flange não padronizadas e incompatíveis com tubulações industriais convencionais; suporta apenas operação manual.

·Válvula esfera flangeada compatível com GB Bolaisi: Apresenta uma esfera flutuante com vedação auto-apertada bidirecional; a integridade da vedação permanece estável após a ciclagem térmica; as dimensões padronizadas do flange GB garantem ampla compatibilidade; O corpo da válvula permite a montagem direta de engrenagens helicoidais, atuadores pneumáticos ou elétricos para controle automatizado.

Principais vantagens estruturais:

1. Caminho de fluxo direto da esfera flutuante: O design de passagem total minimiza a resistência ao fluxo, garantindo um fluxo suave do meio e evitando entupimento devido ao acúmulo de detritos.

2. Conexão de flange compatível com GB: A configuração padronizada do orifício do parafuso garante compatibilidade com tubulações industriais convencionais e facilita a instalação, remoção e manutenção.

3. Design de haste compatível com vários atuadores: A haste estendida padrão permite a fixação direta de alças, engrenagens helicoidais ou atuadores pneumáticos/elétricos.

4. Vedação de pressão bidirecional: Garante uma vedação hermética independentemente da direção do fluxo, tornando-a adequada para tubulações com fluxo direto ou reverso.

3. Teste de desempenho de vedação para meios de alta e baixa temperatura

A válvula passa por testes de vedação simulados para duas condições operacionais distintas: fluidos à temperatura ambiente e vapor em alta temperatura:

·Parâmetros de teste de condição de vedação suave: Temperatura do meio ≤150°C; circulação contínua de água, gás e óleo por 720 horas. Resultados do teste: Sem desgaste na sede de PTFE; zero vazamento interno durante testes de pressão de estanqueidade a gás; adequado para água limpa, gás e óleo à temperatura ambiente (sem partículas).

·Parâmetros de teste de condição de vedação reforçada: Temperatura do meio ≤200°C; testes contínuos com vapor de alta temperatura e meios contendo vestígios de impurezas. Resultados do teste: Superfícies de vedação reforçadas suportam erosão em alta temperatura e impacto de partículas; nenhum vazamento interno ou externo sob condições de alta temperatura.

A solução de vedação de dupla compatibilidade cobre a grande maioria das aplicações de fluidos industriais. Um único corpo de válvula pode ser equipado com a vedação apropriada com base na temperatura do meio, permitindo que uma válvula lide com múltiplas condições operacionais e reduzindo os custos de aquisição e estoque para as empresas.

Cenários de aplicação

Indústria química

Transporte de fluidos ácidos/alcalinos, tubulações de matérias-primas químicas, tubulações de reatores e sistemas de abastecimento/drenagem de água em parques químicos; válvulas de esfera com flange de aço inoxidável resistentes à corrosão lidam com vários meios corrosivos e fornecem fechamento rápido.

Indústria de Petróleo e Gás

Oleodutos de campos petrolíferos, redes de transmissão de gás, equipamentos de separação de petróleo e gás e oleodutos refinados; apresenta resistência a alta pressão e integridade de vedação, adequado para condições de pressão média a alta e isolamento seguro de fluidos.

Tratamento de Água e Proteção Ambiental

Adutoras municipais, tubulações de estações de tratamento de esgoto, equipamentos de purificação de água, sistemas de água recuperada e projetos de drenagem de águas pluviais; válvulas esféricas flangeadas de aço inoxidável de grande diâmetro facilitam o controle de fluxo em extensas redes de tubulações.

Indústrias Farmacêutica e Alimentar

Linhas de água purificada farmacêutica, linhas de fluidos de processamento de alimentos e sistemas de produção/transporte de bebidas; materiais de qualidade sanitária garantem limpeza e pureza, atendendo aos padrões de produção limpa.

HVAC e Energia Térmica

Redes centrais de ar condicionado, tubulações de aquecimento residencial, redes de transmissão de energia térmica e válvulas de caldeiras; a resistência a altas temperaturas os torna adequados para aplicações de água quente e vapor.

Poder e Nova Energia

Sistemas de água circulante de usinas de energia, linhas de fluidos para novos equipamentos de energia, tubulações de sistemas de armazenamento de energia e linhas de água de resfriamento industrial; garante uma operação estável e durável. Construção Municipal

Principais tubulações para complexos de edifícios, atualizações de redes municipais, tubulações industriais para locais de fábricas e sistemas de abastecimento de água e drenagem de instalações em grande escala; apresenta conexões de flange seguras para fácil manutenção e desmontagem futuras.

Indústria Marinha e Offshore

Abastecimento e drenagem de água a bordo, tubulações de fluidos de retenção e linhas de transferência de plataformas offshore; resistente à vibração e à corrosão, projetado para ambientes externos exigentes.

Especificações do produto

1. Marca/Modelo: Bolaisi Q41F/W-10P/16P/25P/40P/64P

2. Material do corpo: Aço inoxidável; resistente à corrosão e erosão, adequado para serviços de fluidos industriais de longo prazo

3. Diâmetro nominal: DN15 – DN400 (abrange tudo, desde pequenos ramais até redes industriais; personalização disponível)

4. Tipo de vedação: vedação macia de PTFE / vedação reforçada de alta temperatura

5. Classificação de pressão: Múltiplas opções disponíveis (PN10/16/25/40/64)

6. Direção do fluxo: Fluxo bidirecional; design autovedante de bola flutuante

7. Tipo de conexão: Conexão de flange padrão GB; compatível com padrões universais de dimensão de flange

8. Tipo de válvula: Esfera flutuante, design direto

9. Meios aplicáveis: Água doce, óleo, gás natural, vapor de alta temperatura, fluidos levemente corrosivos

10. Temperatura operacional: Selo macio ≤150°C; vedação dura ≤280°C

11. Atuação: Operação manual padrão; compatível com engrenagens helicoidais, atuadores pneumáticos, elétricos ou hidráulicos

12. Operação: A haste gira a esfera 90° para abrir/fechar totalmente; baixa resistência ao fluxo e operação rápida

Principais vantagens

1. Desempenho verificado: testes no mundo real confirmam as especificações; capacidades de vedação, resistência ao calor e suporte de pressão validadas através de 720 horas de testes cíclicos de tubulações – sem classificações inflacionadas.

2. Gama abrangente: Cobertura total de tamanhos (DN15–DN400) e classificações de pressão (PN10 a PN64). Suporta múltiplas classificações de pressão; uma única linha de produtos atende tubulações industriais de vários tamanhos;

3. Opções de acionamento flexíveis para atualizações fáceis de automação: Apresenta uma haste estendida padrão – eliminando a necessidade de suportes adaptadores – permitindo a instalação rápida de vários atuadores para permitir o controle remoto;

4. Design de esfera flutuante com vedação bidirecional para segurança à prova de vazamentos: Garante uma vedação hermética independentemente da direção do fluxo, oferecendo alta segurança para meios perigosos, como óleo, gás e gás combustível;

5. Flanges GB padronizados para alta versatilidade: As dimensões uniformes dos furos dos parafusos do flange permitem a conexão direta durante retrofits de tubulações sem a necessidade de usinagem adicional;

6. Rigorosas inspeções de qualidade de fábrica garantem qualidade consistente: Inclui detecção de falhas para o corpo de aço inoxidável e testes duplos de pressão hidrostática/pneumática; elimina defeitos como buracos de areia ou vazamentos antes do envio, garantindo uma vida útil mais longa.

Por que escolher válvulas esféricas flangeadas de aço inoxidável Bolaisi?

Você está procurando uma válvula de esfera de corte em aço inoxidável que lide com vários meios e classificações de pressão e, ao mesmo tempo, ofereça suporte a atualizações de automação? Escolha a válvula de esfera flangeada de aço inoxidável da série Bolaisi Q41F/W - apoiada por processos maduros de fundição e usinagem de aço inoxidável, validados através de horas de testes de tubulações no mundo real sob diversas condições e garantidos por um controle de qualidade abrangente.E por que escolher a Bolaisi:

Mais de 20 anos de experiência na fabricação de válvulas

Com mais de duas décadas de profundo envolvimento na indústria de válvulas, possuímos a experiência e a capacidade de fabricação para fornecer soluções de válvulas de alta qualidade.

Rigoroso controle de qualidade

Desde a aquisição da matéria-prima até a entrega final, implementamos rigorosas inspeções de qualidade em todo o processo de produção para garantir um desempenho estável e uma longa vida útil.

Serviços de personalização profissional

Oferecemos fabricação de válvulas personalizadas com base em desenhos do cliente, amostras e requisitos específicos de aplicação para atender às diversas necessidades de vários projetos.

Capacidades Avançadas de Produção

Apoiados por instalações de fabricação profissionais e uma equipe técnica experiente, garantimos alta eficiência de produção e uma capacidade de fornecimento estável.

Um fornecedor global confiável

Nossas válvulas contam com a confiança de clientes em todo o mundo, são exportadas para vários países e regiões e são apoiadas por parcerias estáveis ​​e de longo prazo com clientes em todo o mundo.

Suporte abrangente ao cliente

Fornecemos suporte e serviços profissionais durante toda a parceria, abrangendo tudo, desde consultas de produtos e aprovação de amostras até acompanhamento do progresso da produção e serviço pós-venda.

Perguntas frequentes

Q1: Esta válvula de esfera flangeada de aço inoxidável pode regular o fluxo? Pode ser usado em posição semiaberta por longos períodos?

R: Este produto foi projetado principalmente para serviço liga/desliga e pode lidar com regulação de fluxo de curto prazo; entretanto, a operação prolongada em estado parcialmente aberto não é recomendada, pois o estrangulamento sustentado acelera a erosão e o desgaste nas superfícies de vedação, encurtando assim a vida útil da válvula. Para um controle de fluxo preciso, recomenda-se uma válvula de esfera reguladora com porta em V.

Q2: Qual tipo de vedação deve ser selecionado para aplicações de vapor em alta temperatura (150°C/200°C)?

R: Para água limpa, óleo ou vapor padrão em temperaturas ≤150°C, uma vedação macia padrão de PTFE (Teflon) é adequada. Para vapor de alta temperatura próximo de 200°C, recomenda-se uma vedação rígida resistente a altas temperaturas para evitar falhas ou vazamentos causados ​​pelo amolecimento das vedações de PTFE padrão em altas temperaturas.

Q3: Um corpo de válvula de aço inoxidável 304 pode ser usado com meios contendo íons cloreto ou água do mar?

R: Um corpo de válvula padrão 304 é adequado apenas para água limpa ou óleo com baixo teor de íons cloreto. Para ambientes corrosivos com altos níveis de íons cloreto – como água do mar ou processos de decapagem – é necessário um corpo de válvula em aço inoxidável 316 ou 316L para resistir eficazmente à corrosão por pites induzida por cloreto.

Q4: Como deve ser tratado um leve vazamento na haste? É necessário remover toda a válvula?

R: Não há necessidade de remover a válvula da tubulação; o problema pode ser resolvido rapidamente simplesmente removendo a sobreposta superior e substituindo a vedação da gaxeta interna. Este processo é simples e minimiza o tempo de inatividade para manutenção.

Q5: Os atuadores pneumáticos ou elétricos podem ser adaptados em válvulas manuais?

R: Sim. O corpo da válvula apresenta um design de haste estendida universal, permitindo atualizações de automação simplesmente anexando um atuador com o torque apropriado – não é necessária substituição do corpo da válvula ou modificação da tubulação.

Q6: Os flanges com diferentes classificações de pressão (PN16, PN25, PN40) podem ser usados ​​de forma intercambiável?

R: Não é recomendado misturá-los. Flanges com diferentes classificações de pressão variam em espessura, diâmetros de furos de parafusos e padrões de suporte de pressão; misturá-los apresenta riscos de segurança, como vazamento de alta pressão ou deformação do flange. A seleção deve corresponder à classificação de pressão de projeto da tubulação.

Q7: Com que frequência a válvula deve ser mantida? As peças de desgaste precisam de substituição periódica?

R: Para condições operacionais padrão envolvendo água limpa ou óleo em temperatura ambiente, uma inspeção anual é suficiente. Para aplicações em alta temperatura, gases ou meios corrosivos, as inspeções devem ser realizadas a cada seis meses. Se a gaxeta de vedação e a sede da válvula não apresentarem sinais de desgaste ou vazamento, elas poderão continuar a ser utilizadas; a substituição de peças de desgaste só é necessária caso ocorra vazamento, eliminando a necessidade de substituição periódica obrigatória.

P8: O que deve ser feito se as válvulas de grande diâmetro (DN300, DN350) forem difíceis de operar?

R: Para tubulações de grande diâmetro, recomenda-se equipar as válvulas com mecanismo de engrenagem helicoidal para reduzir significativamente o torque operacional; para aplicações automatizadas, podem ser instalados atuadores pneumáticos ou elétricos para permitir operação remota com um toque, eliminando a necessidade de manuseio manual.
