Válvulas esfera de rosca interna de aço inoxidável

Cenários típicos de aplicação

Com classificação de alta pressão 1000 WOG, construção em aço inoxidável resistente à corrosão e conexão roscada conveniente, as válvulas esfera de rosca interna de aço inoxidável se adaptam a sistemas de tubulação de alta pressão em vários setores sem instalação complicada e atendem com precisão a vários requisitos de controle de fluidos. As aplicações típicas são as seguintes:

● Indústria Petroquímica: Utilizada em tubulações de petróleo bruto, petróleo refinado, solventes químicos, gases corrosivos e outros meios. Adequado para condições de alta pressão de 1000 WOG. O material 316/316L resiste eficazmente à corrosão e garante uma operação estável.

● Indústria Municipal de Gás: Utilizada em dutos de transmissão e distribuição de gás de alta pressão para gás natural e GLP. Excelente vedação evita vazamento de gás. A classificação 1000 WOG combina perfeitamente com sistemas de gás de alta pressão.

● Fabricação Industrial: Aplicado em sistemas hidráulicos, sistemas de lubrificação e sistemas de ar comprimido. Operação rápida e controle suave para equipamentos industriais.

● Indústria Alimentícia e Farmacêutica: Usado para meios de limpeza corrosivos, vapor de alta temperatura e controle de fluidos higiênicos. O aço inoxidável 316L atende aos padrões de higiene sem risco de contaminação.

● Indústria de HVAC e Energia: Adequado para água quente em alta temperatura, vapor e óleo condutor de calor. Versões de sede metálica garantem desempenho estável sob condições de alta temperatura de 1000 WOG.

Guia de seleção de materiais

A seleção do material determina diretamente a vida útil e a aplicabilidade.

Aço Inoxidável 304 (06Cr19Ni10): Para água em geral, óleo, gás (água de torneira, óleo hidráulico, ar comprimido, gás natural). Temperatura: -20°C~180°C. Econômico para a maioria das aplicações padrão.

Aço inoxidável 316 (06Cr17Ni12Mo2): Para meios levemente corrosivos (água clorada, ácido/álcali fraco, petróleo bruto ácido). Temperatura: -20°C~260°C. Melhor resistência à corrosão por pites e fendas do que 304.

Aço Inoxidável 316L (022Cr17Ni12Mo2): Para meios fortemente corrosivos (ácidos fortes, álcalis, gás cloreto). Temperatura: -40°C~260°C. O carbono ultrabaixo evita a corrosão intergranular, ideal para ambientes corrosivos severos.

Correspondência de assento:

oPTFE: Excelente vedação, para temperatura normal, baixa abrasão, serviço 1000 WOG.

oPPL: Para temperatura média-alta até 260°C, melhor resistência ao calor que o PTFE.

oMetal Hard Seal: Para altas temperaturas de até 450°C, alta abrasão e condições de pressão flutuante.

Definição Central

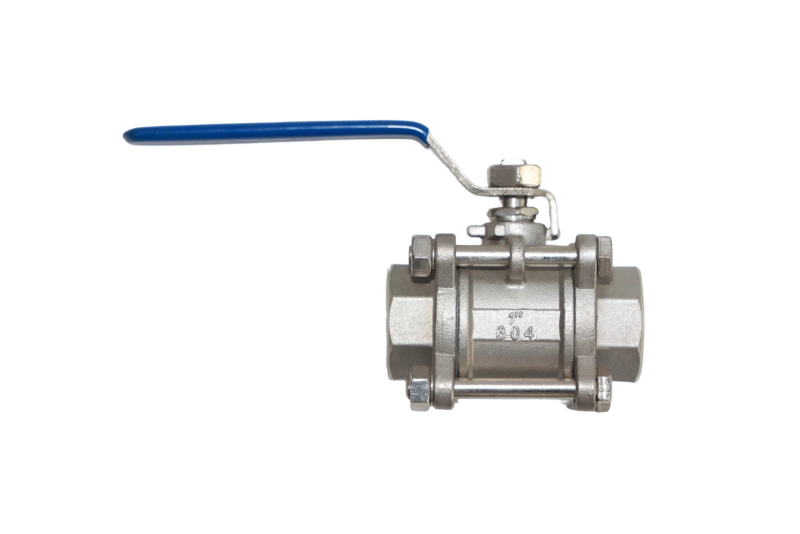

As válvulas esfera de rosca interna de aço inoxidável são válvulas de controle de fluido de alta precisão feitas de aço inoxidável com extremidades roscadas fêmeas e classificação de pressão 1000 WOG.

1000 WOG é uma classificação industrial padrão, o que significa que a válvula é adequada para água, óleo e gás a 1000 psi (≈6,9 MPa).

Disponível em corpo de peça única ou de 3 peças (3 peças é o mais popular para facilitar a manutenção em linha). A válvula abre e fecha rapidamente com uma rotação de 90° da esfera. As extremidades roscadas (NPT/BSPT/G) permitem fácil instalação sem soldagem.

Feito de aço inoxidável 304/316/316L, é amplamente utilizado em sistemas petroquímicos, industriais, de gás, alimentícios, farmacêuticos e HVAC.

Principais recursos e parâmetros principais

Principais recursos

● Classificação de alta pressão: Total conformidade com 1000 WOG (6,9 MPa), seguro para água, óleo e gás em alta pressão.

● Fácil instalação e manutenção: o design de 3 peças permite serviço em linha; conexão rosqueada não requer soldagem.

● Resistente à corrosão: corpo, esfera e haste em aço inoxidável 304/316/316L para longa vida útil.

● Vedação confiável: vedação macia ANSI Classe VI, vedação metálica ANSI Classe IV, vazamento zero.

● Operação Flexível: Disponibilidade de atuação manual, elétrica ou pneumática.

● Ampla faixa de temperatura: -40°C ~ 450°C dependendo do material da sede.

● Controle de Fluxo Preciso: Baixa resistência ao fluxo, liga-desliga rápido e estrangulamento preciso.

Tabela de parâmetros principais

Explicação detalhada de 1000 WOG

● W (Água): Adequado para água limpa, água circulante, água da torneira e águas residuais ligeiramente corrosivas.

● O (Óleo): Adequado para óleo mineral, óleo hidráulico, óleo lubrificante, diesel, gasolina, óleo pesado.

● G (Gás): Adequado para gás natural, GLP, ar comprimido, gás inerte, gás corrosivo em geral.

● 1000: Pressão nominal de trabalho 1000 psi (≈6,9 MPa).

Pressão de teste do casco: 1.500 psi (1,5 × nominal)

Pressão de teste de vedação: 1100 psi (1,1 × nominal)

Pontos essenciais para instalação e manutenção

Pontos de instalação

1.Verifique a classe de pressão, tamanho, rosca, material e compatibilidade média.

2. Limpe as roscas e a cavidade da válvula antes da instalação.

3.Use fita PTFE ou selante de rosca; aperte corretamente para evitar danos.

4.Realize o teste de pressão por pelo menos 30 minutos antes do comissionamento.

5.Reservar espaço de operação e manutenção; instale proteção para uso externo.

Pontos de Manutenção

1. Inspeção regular para vazamento, corrosão e desempenho operacional.

2.Limpe e proteja as superfícies externas contra corrosão.

3.Substitua as sedes e vedações quando estiverem desgastadas ou vazando.

4.Para válvulas acionadas: verifique regularmente o motor, o fornecimento de ar, os interruptores de limite e a lubrificação.

5. NÃO repare sob pressão. Registre o histórico de manutenção para rastreabilidade.

Vantagem do produto

As válvulas esfera de rosca interna de aço inoxidável são projetadas para controle de fluidos de média-alta pressão. Apresentando classificação WOG 1000, aço inoxidável resistente à corrosão, instalação roscada conveniente e estrutura de 3 peças fácil de usar, eles são fabricados de acordo com os padrões API 608 e ASME.

As válvulas fornecem vedação confiável, operação flexível e longa vida útil, amplamente utilizadas nos campos petroquímico, de gás, industrial, alimentício e HVAC. Eles simplificam o layout da tubulação, reduzem os custos de instalação e manutenção e servem como uma solução confiável para sistemas de fluidos de alta pressão e pequeno diâmetro.
