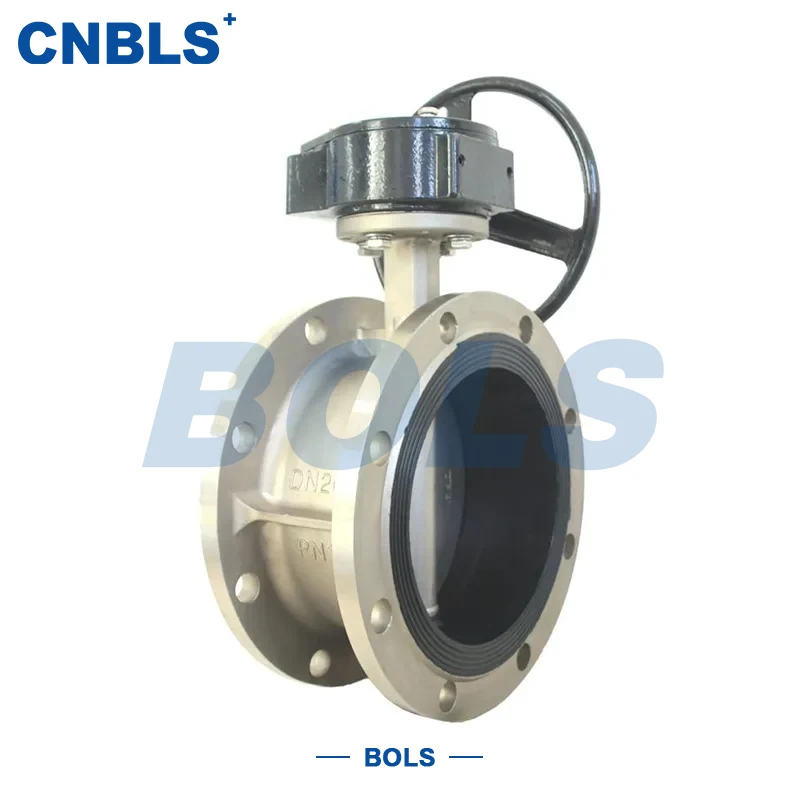

Válvulas borboleta de ventilação de alto desempenho

As válvulas borboleta de ventilação de alto desempenho são especialmente projetadas para sistemas industriais de ventilação e remoção de poeira operando sob condições de baixa pressão e grande diâmetro. O corpo da válvula e os principais componentes de suporte de pressão são fabricados com materiais de aço inoxidável, como SS304, SS316, SS304L e SS316L, garantindo desempenho estável em gases corrosivos, ar carregado de poeira e ambientes de gases de combustão de alta temperatura.

Esta série adota uma estrutura de válvula borboleta concêntrica (linha central) com conexões flangeadas e design de vedação para serviço de ventilação (tipo W). Ele se concentra em atender aos requisitos de grande capacidade de fluxo, baixa resistência e abertura e fechamento confiáveis ​​em tubulações de ventilação.

Os dois modelos compartilham a mesma estrutura de válvula e conceito de vedação, sendo a principal diferença o tipo de atuador:

D641W: Válvula borboleta de ventilação pneumática, operada por um atuador pneumático

D941W: Válvula borboleta de ventilação elétrica, operada por atuador elétrico

A válvula borboleta de ventilação de aço inoxidável é amplamente utilizada em projetos de metalurgia, geração de energia, processamento químico, materiais de construção, mineração e proteção ambiental.

Estrutura e Princípio de Funcionamento

Projeto de Estrutura Concêntrica

As válvulas borboleta de ventilação de alto desempenho adotam uma estrutura concêntrica onde o centro do disco coincide com o centro da haste. Durante a operação, o disco gira em torno do eixo da haste:

Estrutura simples com menos componentes

Caminho de fluxo suave e baixa resistência ao fluxo de ar

Baixo torque operacional, adequado para sistemas de ventilação de grande diâmetro

Esta estrutura oferece boa estabilidade e eficiência de custos para aplicações de ventilação de baixa pressão e alto fluxo.

Conexão flangeada

O corpo da válvula possui flanges integrais em ambas as extremidades, permitindo aparafusamento direto aos flanges da tubulação de ventilação padrão:

Posicionamento preciso da instalação

Distribuição uniforme de tensão

Fácil manutenção e substituição

Os padrões de flange comuns incluem GB/T 9113 e ANSI B16.5.

Principais recursos

Construção totalmente em aço inoxidável

Os principais componentes como corpo, disco e haste são feitos de aço inoxidável, proporcionando:

Excelente resistência à corrosão e oxidação

Adequação para gases contendo enxofre e cloro

Estabilidade estrutural sob condições de ventilação de alta temperatura

Projeto de vedação para serviço de ventilação (tipo W)

A válvula está equipada com uma estrutura de vedação projetada especificamente para serviços de ventilação:

Vedação metal-metal opcional ou vedação composta (FKM + aço inoxidável)

Confiabilidade de vedação equilibrada e resistência ao desgaste

Taxa de vazamento em conformidade com os padrões de válvula borboleta de ventilação JB/T 8692

Design de grande diâmetro e baixa resistência

Com diâmetros nominais variando de DN100 a DN2000, a válvula mantém:

Baixa perda de pressão através da válvula

Desempenho estável de abertura e fechamento

Adequação para sistemas com grande fluxo de ar e baixa pressão operacional

Atuação Amigável à Automação

As opções de atuação pneumática e elétrica suportam fácil integração em sistemas de controle automatizados, tornando as válvulas borboleta de ventilação de alto desempenho adequadas para aplicações centralizadas e de controle remoto.

Comparação de atuadores

Parâmetros Técnicos

Especificação de materiais

Aplicativos

Ventilação de gases de combustão de alta temperatura na metalurgia

Sistemas de ventilação e dessulfurização de caldeiras em usinas de energia

Sistemas de coleta e exaustão de poeira em indústrias químicas e de materiais de construção

Projetos de ventilação de minas e proteção ambiental

Plantas industriais e sistemas de tratamento de ar em grandes edifícios

Nessas aplicações, a válvula borboleta de ventilação em aço inoxidável é usada principalmente para fechamento do fluxo de ar, regulação do fluxo e controle da direção do fluxo do sistema.

Diretrizes de seleção

Selecione o tipo de aço inoxidável adequado de acordo com a corrosividade do gás

Combine as classificações de pressão e temperatura com as condições de projeto do sistema

Preste atenção à resistência do corpo para aplicações de grande diâmetro

Escolha atuação pneumática ou elétrica com base nos requisitos de controle do local

Operação e Manutenção

Limpe regularmente a poeira das superfícies de vedação para evitar acúmulo

Aplique aquecimento gradual durante a inicialização em alta temperatura

Garanta uma pressão de fornecimento de ar estável para válvulas pneumáticas

Inspecione periodicamente a lubrificação do atuador e as conexões elétricas

Resumo do produto

A válvula borboleta de ventilação em aço inoxidável D641W / D941W apresenta uma estrutura concêntrica, construção em aço inoxidável e design de vedação para serviço de ventilação. Com opções flexíveis de atuação pneumática ou elétrica, esta válvula borboleta de ventilação em aço inoxidável oferece desempenho confiável para sistemas de ventilação industrial que exigem operação estável e compatibilidade de automação.
