Válvulas de gaveta de aço inoxidável padrão americano

Definição

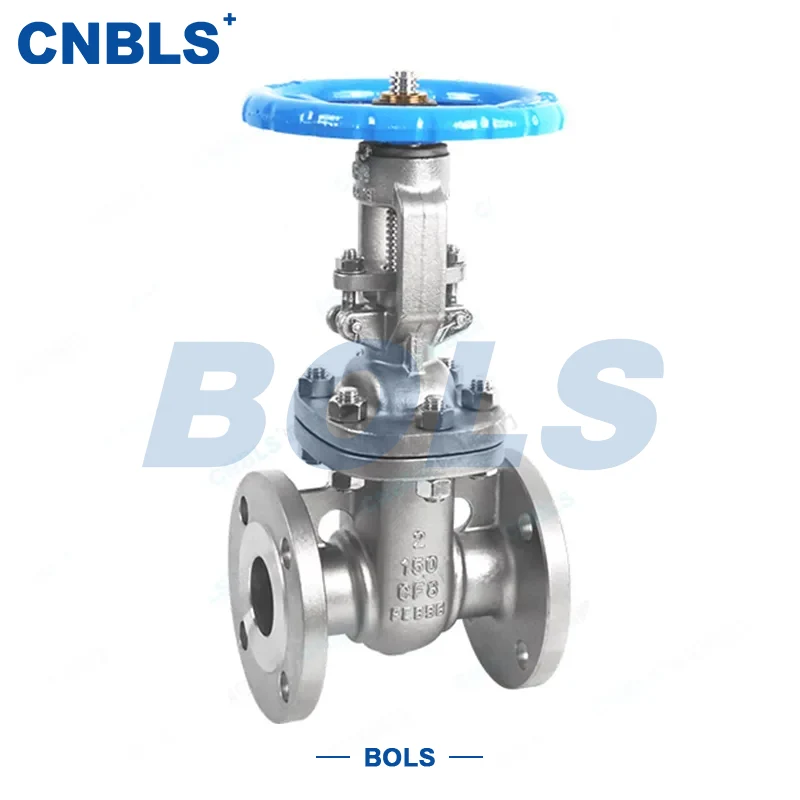

A válvula de gaveta padrão americana de aço inoxidável Z41H é uma válvula de corte manual projetada em estrita conformidade com API 600 e outros padrões americanos. Ele adota conexão flangeada, parafuso externo e garfo, estrutura de disco de cunha única e design de vedação rígida de metal. Acionado por um volante, o disco da porta se move verticalmente na direção do fluxo para controlar com precisão o liga-desliga do meio da tubulação.

O corpo da válvula é feito de aço inoxidável 304 ou 316, totalmente compatível com as classificações de pressão e dimensões do flange padrão americano. Apresentando vedação confiável e estrutura estável, é amplamente utilizado em condições de trabalho de média e alta pressão nas indústrias de petróleo, química, energia e outras indústrias, especialmente adequado para sistemas de transporte de água, vapor, óleo e meios corrosivos de média leveza.

Com design padronizado e excelente compatibilidade, as válvulas gaveta de aço inoxidável padrão americano podem ser conectadas diretamente a tubulações padrão americano sem modificação adicional, reduzindo significativamente os custos de instalação e manutenção.

Parâmetros técnicos principais

Interpretação do modelo

O significado de cada letra e número no modelo Z41H é claro para que os compradores identifiquem rapidamente as especificações:

● Z: Válvula gaveta, definida como o principal tipo de válvula para controle on-off da tubulação, adequada para condições padrão americanas.

● 4: Conexão Flangeada, conforme ASME B16.5 / ASME B16.47, com conexão firme.

● 1: Parafuso externo e garfo, disco de cunha única, operação suave, fácil de observar o status e manter.

● H: Face da sede revestida com liga dura, destacando resistência ao desgaste, resistência à erosão e vedação confiável.

Atributos principais

● Estrutura: Parafuso e Garfo Externos, Disco de Cunha Rígido, estrutura estável, levantamento suave sem emperramento.

● Conexão: Conexão flangeada padrão americano (ASME B16.5 / ASME B16.47), RF e RTJ disponíveis.

● Vedação: Vedação metálica rígida com revestimento de liga dura, vazamento zero, atende API 600.

● Atuação: Manual (padrão), elétrica ou pneumática (opcional) para automação.

● Material: aço inoxidável 304/316, excelente resistência à corrosão.

● Pressão: Classe 150/300/600/900 para serviço de média e alta pressão.

● Tamanho: NPS ½"–NPS 36" (DN15–DN900), faixa padrão DN15–DN600.

Materiais Componentes

● Corpo / Castelo da Válvula: Aço inoxidável 304 (ASTM A351 CF8), 316 (ASTM A351 CF8M).

● Face de vedação: Aço inoxidável com revestimento Stellite, resistente ao desgaste e a altas temperaturas.

● Haste da válvula: aço inoxidável 304/316, temperado e nitretado para alta resistência.

● Disco: Substrato de aço inoxidável com revestimento de liga dura, tenaz e resistente ao desgaste.

● Gaxeta: Grafite flexível + PTFE, resistente a altas temperaturas e corrosão.

● Volante: Aço carbono com revestimento; aço inoxidável disponível para serviços corrosivos.

Padrões de design e fabricação

● Projeto de válvula gaveta: API 600

● Presencial: ASME B16.10

● Dimensões do flange: ASME B16.5, ASME B16.47

● Classificação de pressão-temperatura: ASME B16.34

● Inspeção e Teste: API 598

Seleção e pontos de instalação

Pontos de seleção

● Escolha 316 para meios fortemente corrosivos/cloretos, 304 para corrosão geral.

● Corresponder à classe de pressão com precisão; verifique a espessura da parede para Classe 300 e superior.

● Manual para dutos de pequena/baixa frequência; elétrico/pneumático para automação.

● Use tamanhos padrão ASME para correspondência direta com tubulações americanas.

Pontos de instalação

● Reserve espaço suficiente para elevação da haste e operação do volante.

● Aperte os parafusos do flange de forma simétrica e uniforme de acordo com as especificações ASME.

● Realize testes de carcaça e vedação antes da instalação.

● Limpe impurezas, escória de soldagem e óleo na tubulação antes da instalação.

Resumo das vantagens do produto

As válvulas gaveta de aço inoxidável padrão americano Z41H são fabricadas estritamente de acordo com API 600 e outros padrões americanos, projetadas para aplicações de média e alta pressão em petróleo, química, energia e outras indústrias.

Com estrutura de vedação rígida em aço inoxidável e metal de alta qualidade, as válvulas proporcionam vedação confiável, fácil operação e longa vida útil. Eles são totalmente compatíveis com as classificações de pressão e flanges padrão americano, permitindo a conexão direta da tubulação sem modificação.

Apresentando especificações completas, atuação flexível e materiais opcionais, eles resolvem com eficácia problemas como baixa compatibilidade, vedação insuficiente e vida útil curta. É uma solução confiável para controle liga-desliga em sistemas de dutos padrão americano.
