Válvula de esfera flangeada ANSI

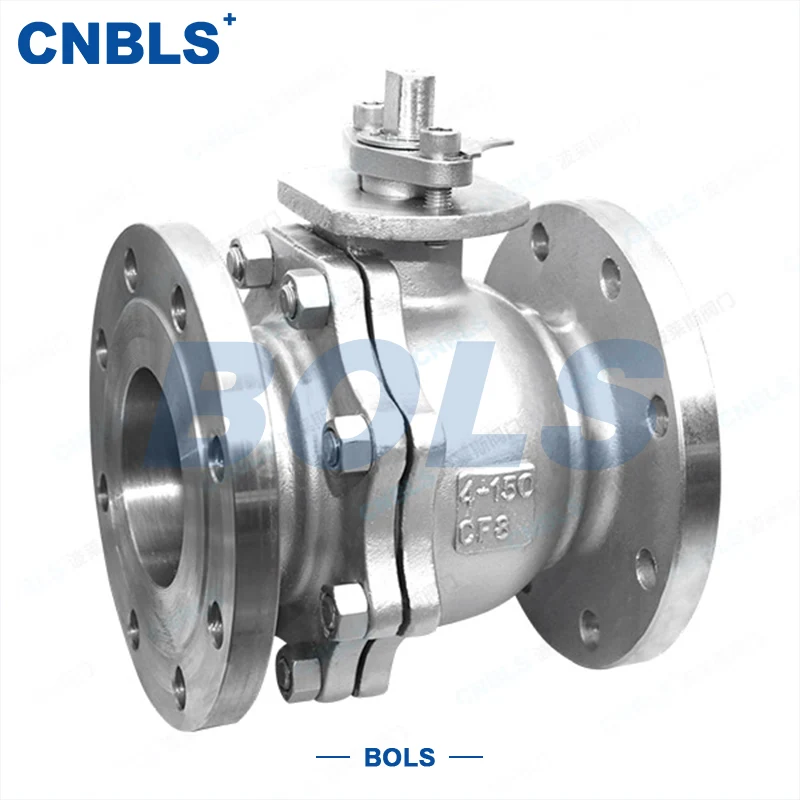

A válvula esfera flangeada ANSI (marca: Bolaisi) é uma válvula de corte industrial com uma conexão flangeada e uma esfera como elemento de abertura e fechamento do núcleo. É usado principalmente para controle rápido liga-desliga e comutação da direção do fluxo de fluidos em tubulações industriais. O produto está disponível em dois tipos estruturais principais: válvula de esfera flutuante e válvula de esfera montada em munhão. Diferentes materiais, tipos de vedação e modos de atuação podem ser selecionados de forma flexível de acordo com as condições de trabalho, tornando-o amplamente adequado para diversas aplicações de tubulações industriais convencionais.

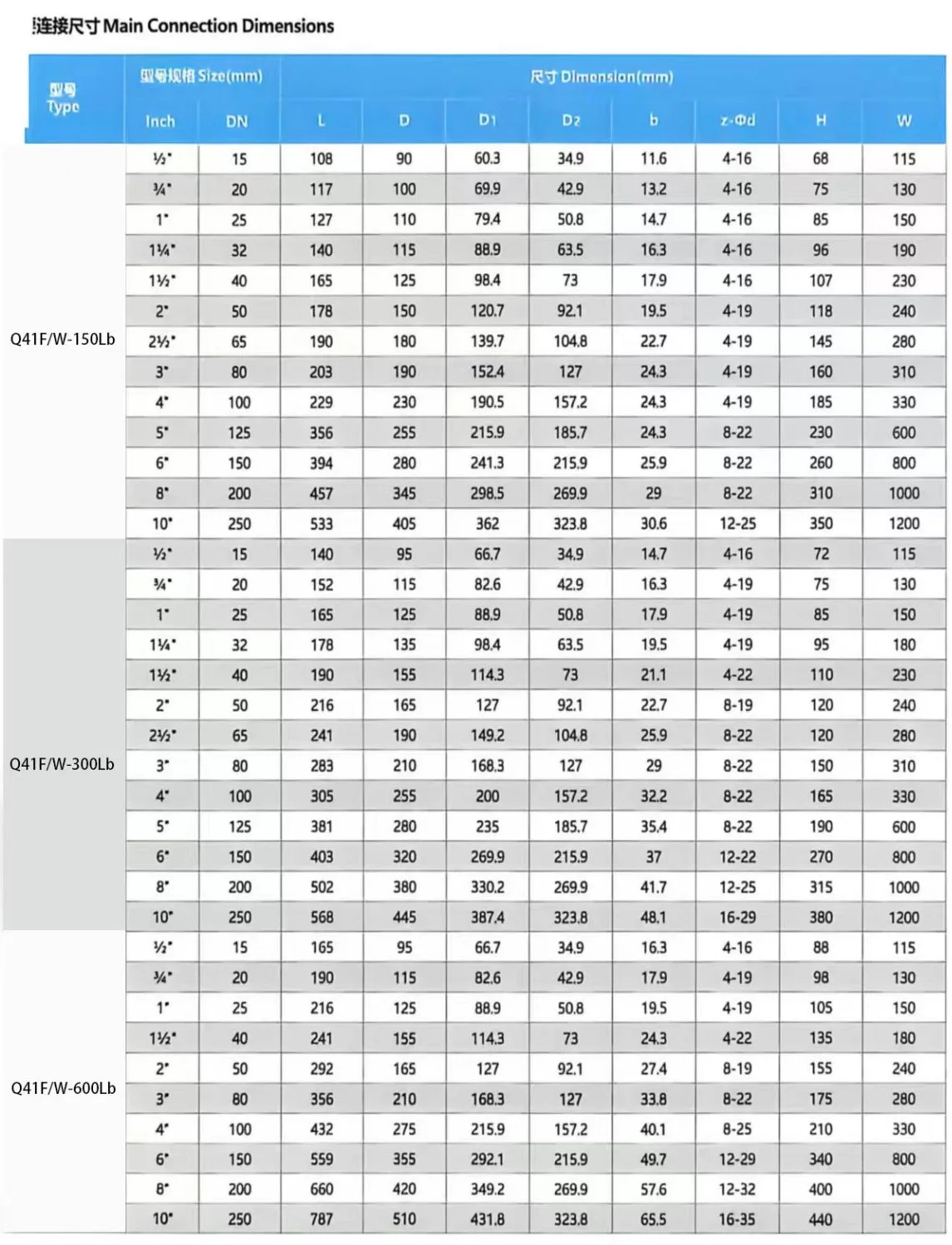

Parâmetros técnicos principais

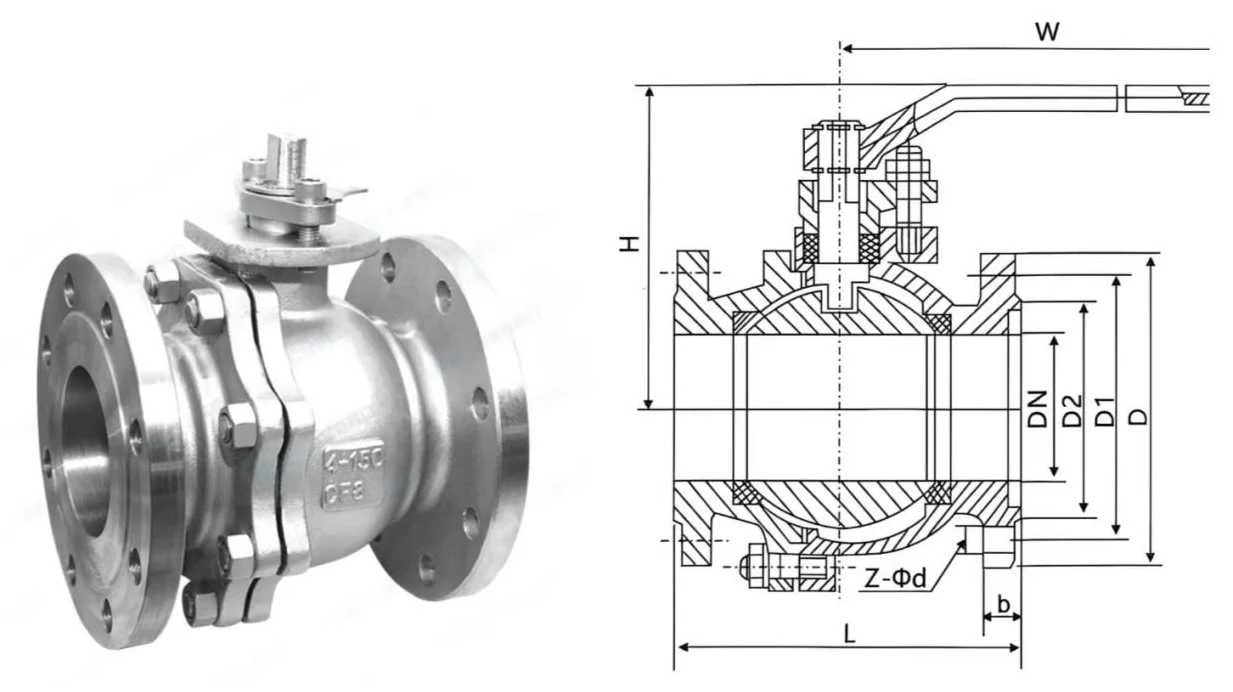

Componentes estruturais principais

O produto adota um design modular e consiste em seis módulos principais, que podem ser combinados de forma flexível de acordo com as condições de trabalho:

● Corpo da válvula: Disponível em estruturas de 2 peças, 3 peças e peça única, fornecendo a base principal de suporte de pressão e instalação para atender a diferentes requisitos de manutenção e instalação.

● Elemento de fechamento esférico: Uma esfera giratória com um orifício coaxial, servindo como componente central de controle para regulação de fluxo, alcançando abertura e fechamento completos por meio de rotação.

● Conjunto de Vedação: Inclui vedação macia (PTFE) e tipos de sede de vedação rígida que formam vedações internas com a esfera; a gaxeta correspondente garante a vedação externa entre a haste e o corpo da válvula para evitar vazamentos médios.

● Haste da válvula: O componente de transmissão que conecta o atuador e a esfera, fazendo com que a esfera gire 90° para abrir e fechar.

● Atuador: A configuração padrão é alavanca manual; engrenagens helicoidais, atuadores pneumáticos e elétricos são opcionais para diferentes necessidades de controle de automação.

Princípio de funcionamento

A válvula controla a abertura e o fechamento total da tubulação girando a esfera 90° em torno do eixo da haste:

● Totalmente Aberto: O furo da esfera é totalmente coaxial com o caminho do fluxo da tubulação, permitindo a passagem desobstruída do fluido com resistência ao fluxo extremamente baixa.

● Totalmente Fechado: O furo da esfera é perpendicular ao caminho do fluxo da tubulação, com a esfera encaixando firmemente na sede para bloquear completamente o meio e obter uma vedação confiável.

Duas estruturas de vedação do núcleo estão disponíveis para diferentes condições de trabalho:

● Estrutura de Esfera Flutuante: Sob pressão média, a esfera flutua levemente para pressionar contra a sede a jusante, obtendo vedação auto-apertada. Pressão mais alta proporciona desempenho de vedação mais estável, adequado para diâmetros pequenos a médios e condições de pressão média-baixa.

● Estrutura de esfera montada em munhão: A esfera é suportada por munhões superiores e inferiores sem deslocamento radial. A sede possui compensação elástica para encaixar automaticamente a esfera para vedação, com baixo torque operacional e desempenho estável a longo prazo, adequado para grandes diâmetros e condições de alta pressão.

Principais recursos do produto

● Conexão flangeada padronizada: Cumpre rigorosamente as dimensões de flange padrão americano, suportando RF, FF, MFM, TG, RJ e outros tipos de face de flange. Permite fácil instalação e remoção, com alta intercambialidade com tubulações e equipamentos do mesmo padrão, sem modificação no local.

● Operação eficiente e controlável: Apenas uma rotação de 90° é necessária para abertura e fechamento completos manuais, permitindo uma operação rápida adequada para desligamento de emergência. O ângulo de abertura pode ser ajustado com precisão para comutação da direção do fluxo.

● Projeto otimizado do caminho de fluxo: A estrutura de passagem completa quase não cria perda de resistência ao fluxo no estado totalmente aberto, reduzindo o consumo de energia da tubulação e adaptando-se a meios de alta viscosidade e meios contendo partículas menores.

● Configuração Modular Flexível: O corpo da válvula, as vedações e os atuadores são projetados modularmente. A válvula esfera flangeada ANSI pode ser personalizada com materiais, tipos de vedação e modos de atuação com base nos requisitos de pressão, meio e temperatura do local.

● Compatibilidade de fluxo bidirecional: Estruturas de fluxo unidirecional ou bidirecional são opcionais sem restrições rígidas de entrada/saída, melhorando a instalação e a flexibilidade operacional.

Vantagens de desempenho do produto

● Ampla cobertura das condições de trabalho: O diâmetro nominal de DN15 a DN200 e a pressão nominal de 150LB a 600LB cobrem a maioria das aplicações gerais de tubulações industriais.

● Alta resistência à corrosão: Várias opções de materiais do corpo, incluindo aço carbono, aço inoxidável 304, 316 e 316L, resistem à corrosão e erosão causadas por água, óleo, vapor, ácidos, álcalis e outros meios, prolongando a vida útil.

● Vedação Estável e Confiável: A vedação macia proporciona desempenho de vazamento zero para meios limpos em temperaturas normais; a vedação rígida suporta altas temperaturas e abrasão para meios carregados de vapor e partículas. Ambos os tipos garantem uma vedação estável a longo prazo para minimizar vazamentos internos e externos.

● Operação Segura e que Economiza Trabalho: O design otimizado da haste e da alavanca reduz bastante o torque operacional para facilitar a operação manual. A haste anti-explosão e as estruturas antiestáticas evitam o acúmulo de estática devido ao atrito médio e à ejeção da haste, atendendo aos requisitos de segurança em indústrias de alto risco, como petróleo e engenharia química.

● Manutenção Conveniente: Projetos de corpo de 2 e 3 peças permitem revisão e substituição de vedação sem desmontagem da tubulação, reduzindo significativamente a carga de trabalho de manutenção no local e o tempo de inatividade.

Principais cenários de aplicação

Com controle liga-desliga estável e ampla adaptabilidade aos meios e condições de trabalho, a válvula esférica flangeada ANSI é amplamente utilizada em sistemas de tubulações nas principais indústrias:

● Indústria de Petróleo e Gás: Interrupção e desligamento médio na exploração de petróleo e gás, oleodutos de longa distância, estações de coleta e armazenamento e transporte de petróleo refinado.

● Indústria Química: Controle de processos de meios ácidos/alcalinos, solventes orgânicos, polímeros e aditivos sob condições severas de produção química.

● Indústria de energia: Controle on-off de tubulações em sistemas de caldeiras, tubulações de vapor, circulação de água de resfriamento e sistemas de água de reposição para garantir a operação estável da unidade.

● Indústria de Papel e Metalurgia: Controle de dutos para licor negro de papel, lama metalúrgica e sistemas de circulação de água, com estrutura resistente a impactos e ao desgaste.

● Indústria de Tratamento de Água: Abertura/fechamento de tubulações e regulação de fluxo em sistemas municipais de abastecimento/drenagem de água, tratamento de águas residuais industriais, reutilização de água recuperada e sistemas de circulação de água.
