Válvulas de esfera em T de rosca interna de aço inoxidável
Bolaisi oferece qualidade consistente e fabricação profissional para soluções de controle de fluxo industrial. Fornecemos válvulas esféricas em T com rosca interna de aço inoxidável construídas de acordo com os padrões API 608 e ASME, com aço inoxidável forjado, classificação de pressão 1000 WOG e controle de porta T/L confiável.
Válvulas de esfera em T de rosca interna de aço inoxidávelfornecem controle confiável de múltiplas portas para tubulações de média-alta pressão. Com classificação de alta pressão, caminho de fluxo flexível, instalação roscada e corpo de aço inoxidável resistente à corrosão, eles simplificam efetivamente o layout da tubulação e reduzem os custos de instalação e manutenção. Como multiportaválvula de esfera, eles são amplamente utilizados em vários setores e servem como uma solução confiável para serviços de mistura, desvio e fechamento de fluxo.
Classificação de alta pressão 1000 WOG
Classificado para 1000 psi (≈6,9 MPa) para desempenho estável em serviços de água, óleo e gás.
Controle multiportas tipo T e tipo L
Porta T para mistura e desvio, porta L para comutação e desligamento — uma válvula, múltiplos caminhos de fluxo.
Instalação com rosca fêmea
Roscas padrão NPT/BSPT/G — não requer soldagem, é leve e rápida de instalar.
Corpo em aço inoxidável forjado
304/316/316L construção forjada de uma ou duas peças para resistência e resistência à corrosão.
ANSI Classe VI Vazamento Zero
As sedes de PTFE/PPL com vedações de alta resistência proporcionam um fechamento hermético confiável.
Atuação Flexível
Alça manual ou caixa de câmbio; disponíveis atuadores elétricos e pneumáticos com montagem ISO 5211.
Definição do Produto
As válvulas esféricas em T com rosca interna de aço inoxidável são uma válvula de controle de fluxo multiportas com classificação WOG 1000, adequada para serviços de água-óleo-gás. Ele usa uma esfera tipo T ou tipo L para realizar a mistura, desvio ou comutação do fluxo em rotação de 90°.
Com corpo forjado monobloco ou bipartido e conexão rosca fêmea (NPT / BSPT / G), permite instalação leve de ferramentas sem soldagem. Fabricado em aço inoxidável 304/316/316L, apresenta alta resistência, resistência à corrosão e longa vida útil, amplamente utilizado em sistemas petroquímicos, HVAC, industriais, alimentícios e farmacêuticos. Para conexões de tubulações flangeadas, consulte nossoválvula de esfera flangeada de aço inoxidável.
Parâmetros Técnicos
| Item de parâmetro | Valor do parâmetro |
| Classe de Pressão | 1000 WOG (1000 psi ≈ 6,9 MPa); Teste de Shell: 1500 psi (≈10,3 MPa); Teste de vedação: 1100 psi (≈7,6 MPa) |
| Diâmetro Nominal | 1/4" ~ 2" (DN8 ~ DN50); Tamanhos principais: 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1-1/2" (DN40) |
| Tipo de bola | Tipo T (mistura/desvio de 3 vias), Tipo L (desvio/desligamento de 2 vias) |
| Estrutura Corporal e Conexão | Aço inoxidável forjado de peça única / 2 peças; Rosca fêmea (NPT / BSPT / G), sem necessidade de soldagem |
| Material principal | Corpo / Esfera / Haste: Aço inoxidável 304/316/316L; Assento: PTFE/PPL; Vedações: borracha de alta resistência/grafite flexível |
| Temperatura aplicável | Assento de PTFE: -20°C ~ 120°C; Assento PPL: -20°C ~ 200°C |
| Mídia Aplicável | Água, óleo, gás natural, GLP, ar comprimido, solventes químicos, meios corrosivos leves/fortes |
| Método de operação | Manual (borboleta/cabo quadrado/redutor); Opcional: Elétrico (liga-desliga/modulador), pneumático (ação simples/dupla), montagem ISO 5211 |
Significado de 1000 WOG
1000 WOG é uma classificação universal de pressão e meio na indústria de válvulas:
W
Água
Água limpa, água circulante, água da torneira, águas residuais ligeiramente corrosivas.
O
Óleo
Óleo mineral, óleo hidráulico, óleo lubrificante, diesel, gasolina.
G
Gás
Gás natural, GLP, ar comprimido, gás inerte.
1000
Pressão Nominal
Pressão de trabalho de 1000 psi (≈6,9 MPa) para tubulações de pressão média-alta.
Bola tipo T vs tipo L: diferenças essenciais
| Item de comparação | Bola tipo T | Bola tipo L |
| Estrutura do caminho | Formato T de 3 vias, três portas intercambiáveis | Forma de L de 2 vias, duas portas conectadas |
| Função principal | Misturar, desviar, convergir | Desvio, desligamento |
| Cenários Aplicáveis | Mistura média, distribuição hidráulica, sistemas multicanais | Comutação de fluxo, desligamento do circuito |
| Desempenho de vedação | ANSI Classe VI | ANSI Classe VI (mais estável) |
| Tabu de uso | Evite a abertura total de 3 vias sob alta diferença de pressão | Estritamente sem conexão de 3 vias |
Guia de seleção de materiais
Aço Inoxidável 304
Para água, óleo e gás em geral; -20°C~120°C; aplicações mais comuns.
Aço Inoxidável 316
Para meios levemente corrosivos e fluidos contendo cloreto; melhor resistência à corrosão.
Aço inoxidável 316L
Para gases fortemente corrosivos, ácidos, alcalinos e cloretos; excelente soldabilidade e resistência à corrosão.
Correspondência de assento
PTFE: boa vedação, temperatura geral. PPL: alta temperatura até 200°C.
Recursos principais
Classificação de alta pressão
1000 WOG (6,9 MPa), estável para serviço de alta pressão.
Controle multiportas
Esferas tipo T/L para misturar, desviar e trocar.
Fácil instalação
Roscas padrão NPT / BSPT / G, sem necessidade de soldagem.
Materiais Premium
Corpo em aço inoxidável forjado com excelente resistência à corrosão.
Vedação confiável
Desempenho de vazamento zero ANSI Classe VI.
Operação flexível
Manual / elétrico / pneumático, montado em ISO 5211.
Ampla faixa de temperatura
-20°C ~ 200°C dependendo do material do assento.
Instalação e Manutenção
Pontos de instalação
- Confirme o tipo de esfera (T/L), tamanho, pressão, rosca e material.
- Limpe as roscas e a cavidade da válvula antes da instalação.
- Use fita PTFE ou selante de rosca; aperte corretamente.
- Reserve espaço de operação suficiente para a alça.
- Realize o teste de pressão de acordo com o padrão 1000 WOG antes de usar.
Pontos de Manutenção
- Inspeção regular quanto a vazamentos, corrosão e operação.
- Limpe e aplique proteção anticorrosiva nas peças externas.
- Substitua as sedes e as vedações se ocorrer vazamento.
- Para atuadores elétricos/pneumáticos: verifique o motor, a alimentação de ar e os interruptores de limite.
- Não repare sob pressão.
Cenários típicos de aplicação
- Petroquímica:mistura média, desvio e comutação.
- Fabricação Industrial:sistemas hidráulicos e circuitos de refrigeração.
- AVAC municipal:mistura e distribuição de água.
- Alimentos e Farmacêuticos:controle de fluidos sanitários (316L).
- Gás e Energia:comutação de linha gás natural/GLP.
Por que escolher válvulas Bolaisi
Sistema de Qualidade Verificado
Certificado paraGB/T 19001-2016/ISO 9001:2015sistema internacional de gestão da qualidade.
Forjamento e usinagem interna
Controle total do processo, desde a matéria-prima até a válvula acabada, em nossa própria fábrica em Wenzhou.
100% testado sob pressão
Cada válvula esférica em T é testada em casco e vedação de acordo com os requisitos de 1000 WOG antes da entrega.
Suporte de Engenharia
Nossa equipe técnica auxilia na escolha do tipo T ou tipo L, material da sede, padrão de rosca e atuação.
Gama completa de produtos
Nós também fornecemosválvulas de esfera de rosca interna de aço inoxidável, válvulas de esfera elétricas de aço inoxidáveleválvulas de esfera com flange de três vias.
OEM e ODM disponíveis
Tamanhos personalizados, materiais, tipos de rosca, atuação e marca da placa de identificação são suportados.

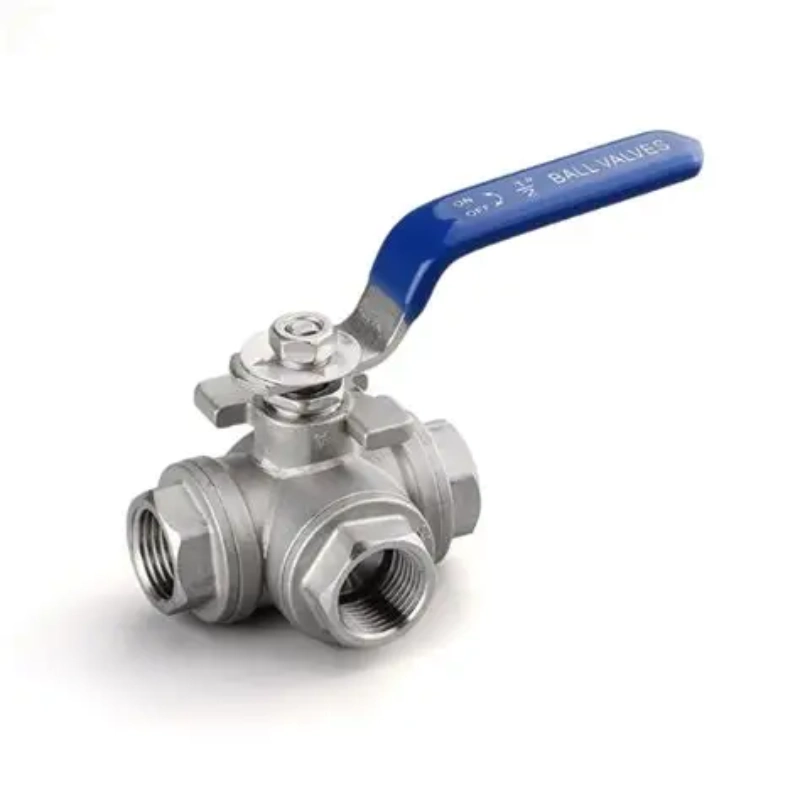

Imagem do produto
Perguntas frequentes
Qual é a diferença entre uma válvula esfera de três vias tipo T e tipo L?
Uma esfera tipo T possui uma passagem em forma de T que conecta três portas de forma intercambiável, tornando-a ideal para misturar, desviar e convergir fluxos. Uma esfera tipo L possui uma passagem em forma de L que conecta apenas duas portas por vez, tornando-a adequada para comutação e fechamento de fluxo. Escolha o tipo T para serviço de mistura e o tipo L para desviar ou isolar circuitos.
O que significa 1000 WOG em uma válvula de esfera?
1000 WOG significa que a válvula está classificada para pressão de trabalho de 1000 psi (≈6,9 MPa) em serviços de água, óleo e gás. É uma classificação comum da indústria para válvulas de esfera roscadas de aço inoxidável e indica adequação para tubulações de média-alta pressão que manuseiam água, petróleo, gás natural, GLP e ar comprimido.
Quais tamanhos e padrões de rosca estão disponíveis?
Fabricamos válvulas esfera em T com rosca interna em aço inoxidável de 1/4" a 2" (DN8 a DN50), com tamanhos principais 1/2", 3/4", 1" e 1-1/2". As opções de rosca padrão incluem NPT, BSPT e G (BSPP). Padrões de rosca personalizados estão disponíveis mediante solicitação.
Essas válvulas podem ser automatizadas com atuadores elétricos ou pneumáticos?
Sim. Todos os modelos apresentam uma base de montagem ISO 5211 para montagem direta do atuador. Atuadores elétricos (liga-desliga ou modulantes) e pneumáticos (ação simples ou dupla) estão disponíveis como opções, tornando-os adequados para sistemas automatizados de controle de processos. Veja nossoválvulas de esfera elétricas de aço inoxidávelpara referência.
Qual é a temperatura máxima de trabalho?
Com sedes em PTFE, a válvula suporta temperaturas de -20°C a 120°C. Com assentos PPL, a faixa se estende de -20°C a 200°C. Para requisitos de temperatura mais elevados, por favorContate-nospara um design alternativo adequado.
Vocês oferecem fabricação OEM / ODM?
Sim. Como fábrica direta, oferecemos suporte a materiais de corpo personalizados, configuração de esfera T/L, padrões de rosca, atuação, tipo de alça e marca do cliente. Envie seu desenho ou especificação e faremos o orçamento de acordo.
Precisa de um orçamento rápido para válvulas esféricas em T de aço inoxidável?
Envie-nos seu tamanho, padrão de rosca, tipo de porta T ou L, pressão média e de trabalho - nossos engenheiros responderão com uma solução técnica dentro de 24 horas.
