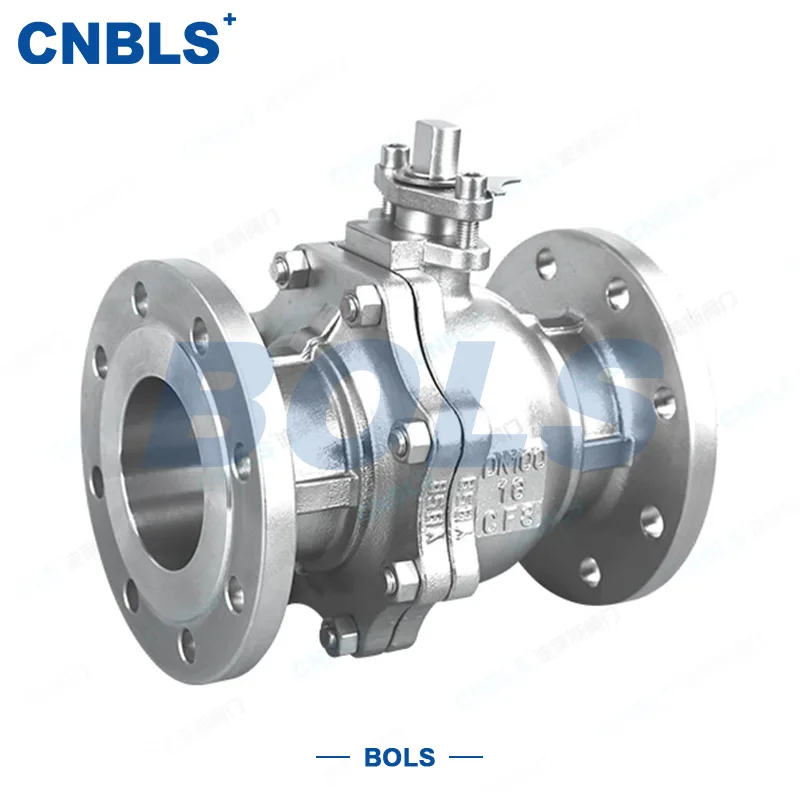

Válvula de esfera com flange GB

A válvula esférica flangeada GB é uma válvula de controle de fluido industrial central com conexão de flange padrão nacional, que realiza a ativação e regulação do fluxo da tubulação por meio da rotação de 90° do núcleo esférico e é uma das válvulas de corte convencionais mais amplamente utilizadas em sistemas de tubulações industriais globais.

Esta válvula é composta principalmente de componentes principais, incluindo corpo da válvula, esfera flutuante, haste da válvula, sede da válvula, conjunto de vedação e extremidades de flange de padrão nacional. Além da atuação manual padrão, também pode ser equipado com engrenagens helicoidais, dispositivos de atuação pneumáticos, elétricos e hidráulicos para atender aos requisitos de controle automático de diferentes condições de trabalho industrial. Possui as principais vantagens de abertura e fechamento rápidos, resistência a fluidos extremamente baixa, estrutura compacta, vedação bidirecional confiável, ampla compatibilidade de meios e instalação e manutenção convenientes. Com desempenho de operação estável a longo prazo e forte adaptabilidade a condições de trabalho complexas, a Válvula Esfera Flange GB tornou-se um componente-chave indispensável em sistemas de controle e transmissão de fluidos industriais.

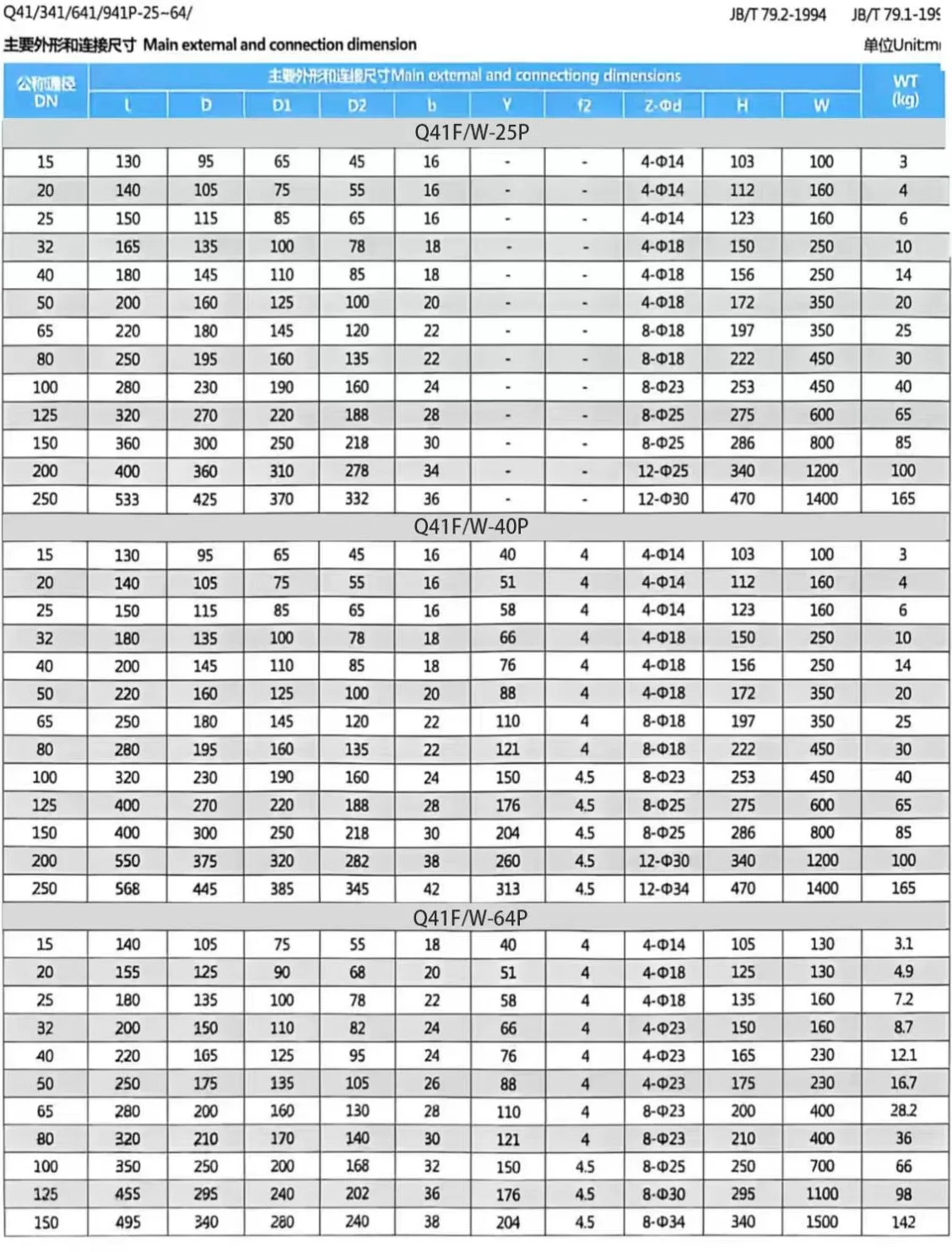

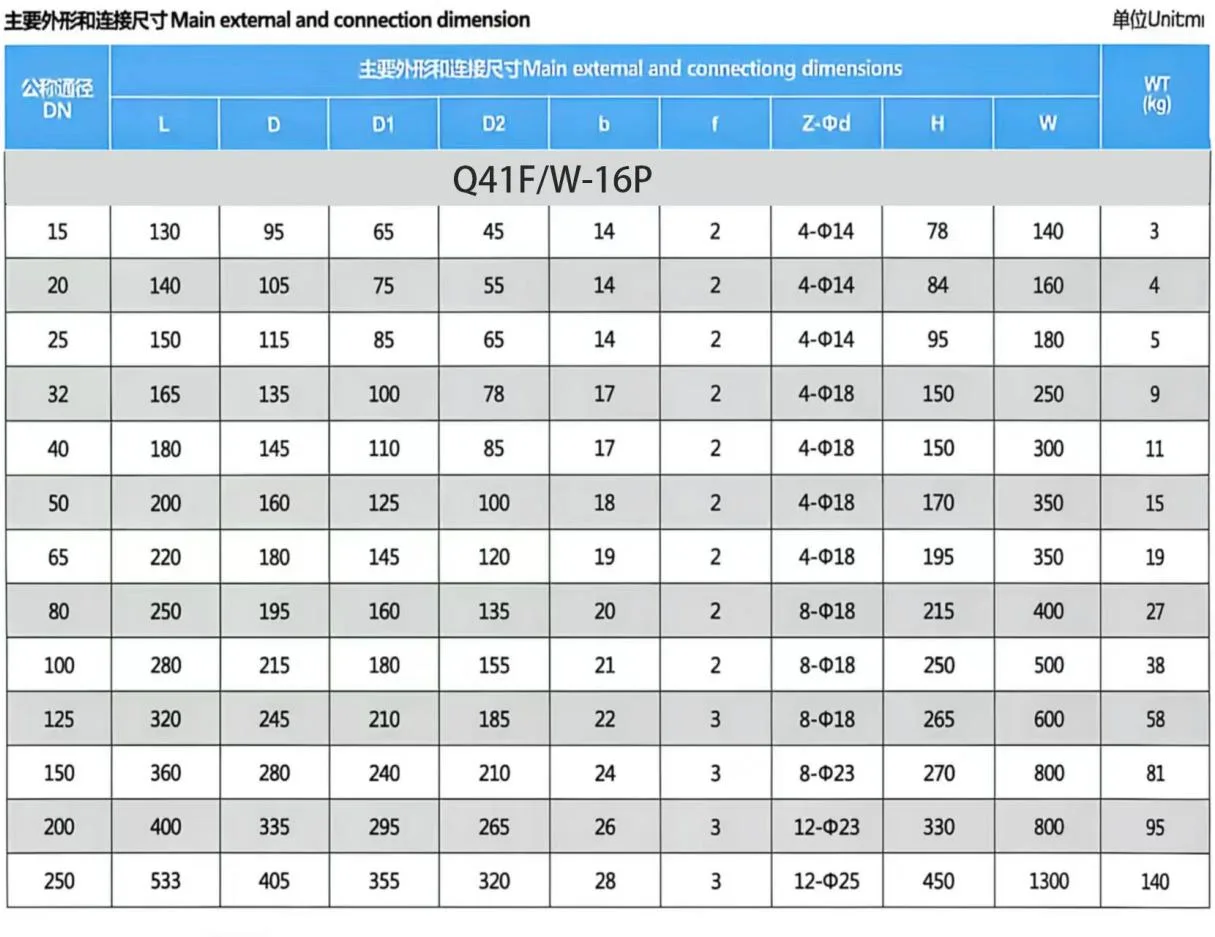

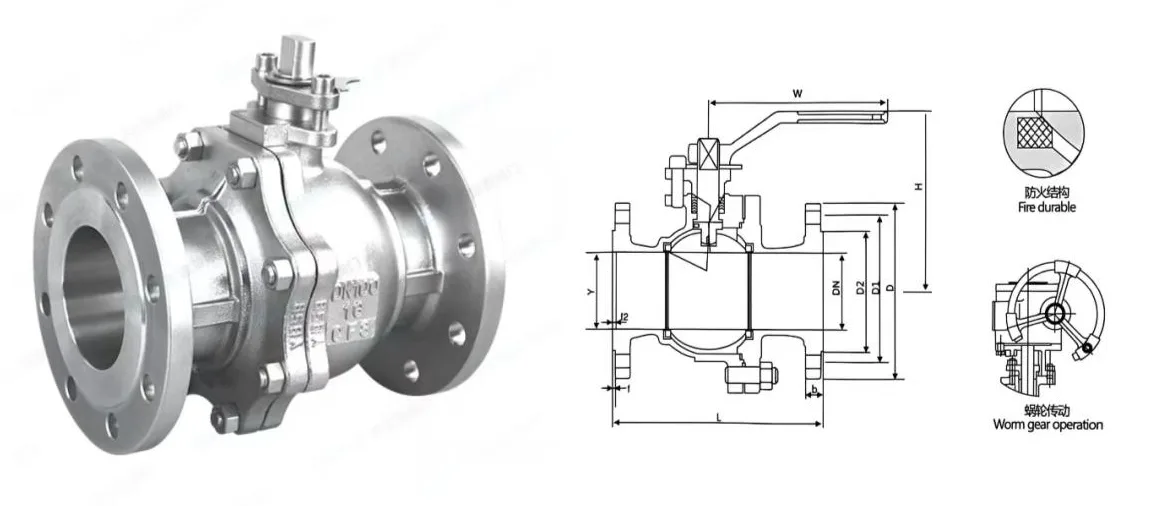

Especificações do produto

Padrões de Aplicação

Principais indústrias de aplicação

● Petróleo e Gás, Refino Petroquímico e Transmissão por Oleodutos de Longa Distância

● Geração de Energia (Circuitos de Água, Vapor e Óleo em Centrais Térmicas e Nucleares)

● Metalurgia, fabricação de papel e fabricação têxtil

● Abastecimento Municipal de Água, Aquecimento Distrital e Tratamento de Esgoto

Princípio de funcionamento

O princípio de funcionamento da Válvula Esfera Flange GB depende do movimento rotativo de 90° do núcleo esférico acionado pela haste da válvula, para realizar abertura total, fechamento total e controle preciso do fluxo da tubulação:

Estado totalmente aberto

Quando a haste da válvula faz com que a esfera gire 90° para deixar o orifício passante da esfera completamente alinhado com o eixo da tubulação, o canal de fluxo está totalmente conectado. Neste momento, a resistência do fluido é mínima e o meio pode passar pelo corpo da válvula quase sem perda de pressão.

Estado totalmente fechado

Quando a haste da válvula faz com que a esfera gire 90° na direção reversa, o orifício passante da esfera fica completamente perpendicular ao eixo da tubulação. O núcleo esférico é firmemente pressionado contra a sede da válvula pela pressão média da tubulação, formando uma vedação confiável de vazamento zero, e o fluxo médio é completamente cortado.

Estado de controle de fluxo

Quando a esfera é girada em qualquer ângulo entre 0° e 90°, a área de fluxo efetiva entre o orifício de passagem da esfera e a tubulação pode ser ajustada continuamente, de modo a realizar o controle preciso da vazão média e da pressão da tubulação, atendendo aos requisitos variáveis ​​de condições de trabalho dos processos industriais.
