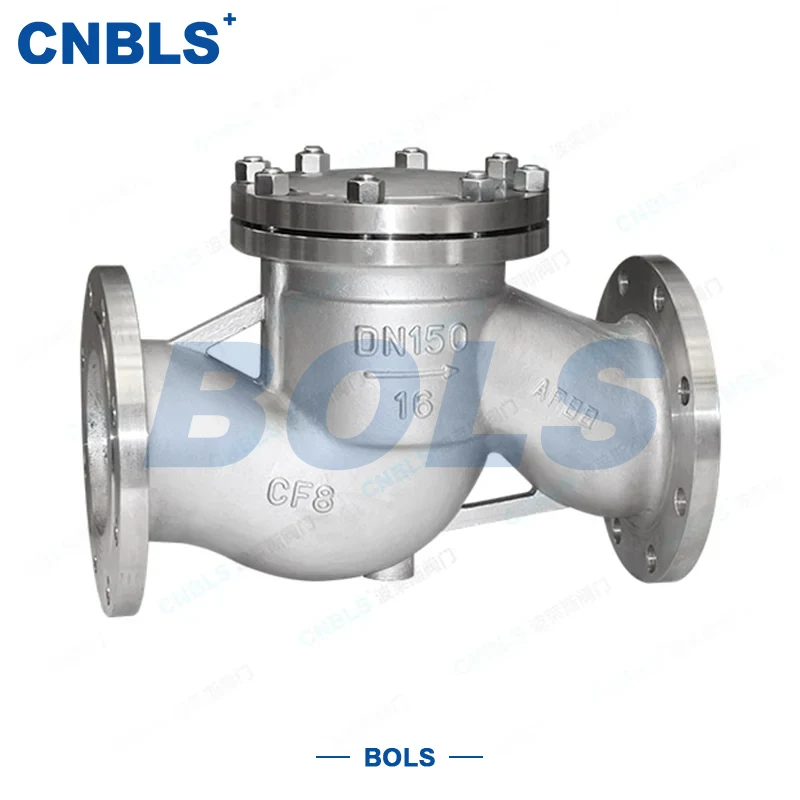

Válvulas de retenção de elevação em aço inoxidável

As válvulas de retenção de elevação de aço inoxidável (série H41H) são válvulas de retenção automáticas do tipo elevação projetadas profissionalmente de acordo com GB/T 12235. O corpo principal é feito de aço inoxidável 304/316/316L, com uma estrutura metálica de vedação rígida onde o disco e a sede são revestidos com carboneto de tungstênio. Eles são especialmente projetados para evitar refluxo e proteger tubulações e equipamentos.

A válvula abre e fecha automaticamente usando pressão média:

● O fluxo direto levanta o disco, permitindo uma passagem suave.

● O refluxo empurra o disco para fechar rapidamente por gravidade e pressão reversa, formando uma vedação hermética com vazamento zero.

Com uma passagem de fluxo direta e mecanismo de guia vertical, a válvula apresenta ação estável, resposta rápida e baixa resistência ao fluxo. É adequado para operação de longo prazo em condições adversas, como corrosão, alta temperatura e meios contendo partículas.

Essas válvulas são amplamente utilizadas em indústrias petroquímicas, de abastecimento e drenagem de água municipal, de energia, de alimentos e farmacêuticas, de metalurgia e outras, especialmente para tubulações de baixa a alta pressão com meios corrosivos.

Parâmetros técnicos principais

Estrutura e composição de materiais

Toda a série de válvulas de retenção de elevação em aço inoxidável apresenta um corpo de aço inoxidável resistente à corrosão e superfícies de vedação de chave reforçadas, melhorando significativamente a vida útil geral e a confiabilidade.

1. Principais componentes e materiais

● Corpo/Capô: aço inoxidável 304, 316, 316L (GB/T 1220)

● Disco: Corpo em aço inoxidável + revestimento duro Stellite

● Assento: Base em aço inoxidável + revestimento duro Stellite

● Guia: Aço inoxidável forjado, levantamento suave sem emperrar

● Junta: Junta enrolada em espiral 316L (GB/T 4622.1)

● Parafusos/Porcas: aço inoxidável 304/316 para resistência à corrosão

2. Características Estruturais

● Guia de elevação vertical, movimento estável do disco sem deflexão

● Caminho de fluxo direto, baixa perda de pressão

● Vedação metálica rígida: resistente a altas temperaturas, erosão e desgaste

● Conexão de flange para fácil instalação e manutenção

● Operação totalmente automática, sem necessidade de atuação elétrica/pneumática

Padrões de design e fabricação

As válvulas de retenção de elevação de aço inoxidável aderem aos padrões nacionais em todo o processo, desde o projeto e fabricação até a inspeção, garantindo intercambialidade e segurança.

● Estrutura da Válvula: GB/T 12235 (Válvula de Retenção de Elevação)

● Classificação de pressão e temperatura: GB/T 12224

● Presencial: GB/T 12221

● Flange: GB/T 9113 (RF)

● Material: GB/T 1220, GB/T 13401

● Revestimento duro: GB/T 17491

● Teste de pressão e vedação: GB/T 13927

● END: JB/T 6439

● Instalação: GB 50235

Principais vantagens

Forte resistência à corrosão

Corpo totalmente em aço inoxidável para serviço prolongado em água clorada, ácidos/álcalis fracos, água do mar e meios químicos.

Vedação confiável e longa vida útil

Disco e sede revestidos com liga Stellite, resistentes ao desgaste e a altas temperaturas, reduzindo bastante o vazamento e a frequência de substituição.

Ação sensível e excelente anti-refluxo

A estrutura de elevação vertical fecha rapidamente, protegendo efetivamente bombas, compressores e trocadores de calor contra golpes de aríete e danos por refluxo.

Baixa resistência ao fluxo e economia de energia

O design direto garante um fluxo suave, ideal para tubulações industriais contínuas.

Padrão GB e intercambiável

Dimensões, flanges e classificações de pressão atendem aos padrões nacionais, substituição direta para válvulas da mesma especificação.

Guia de seleção

1. Selecione por pressão e modelo

● PN16: Fornecimento de água com pressão normal, água circulante

● PN25: Óleo industrial geral, meios químicos

● PN40/63: Pressão média-alta, alta temperatura, forte impacto

Significado do sufixo:

● P: aço inoxidável 304

● R: aço inoxidável 316

2. Selecione por corrosão

● Água limpa, ar, corrosão fraca → 304 (P)

● Cloreto, ácido/álcali fraco → 316 (R)

● Corrosão forte, alto teor de sal, alta temperatura → 316L

3. Selecione por temperatura

● Temperatura normal: Todos os aços inoxidáveis

● Alta temperatura ≤550°C: vedação rígida Stellite

● Baixa temperatura ≥-40°C: Aço inoxidável de baixa temperatura

4. Nota crítica de instalação

● SOMENTE instalação horizontal

● A seta de fluxo deve corresponder à direção média

● NÃO instale verticalmente

Instalação, Operação e Manutenção

1. Instalação

● Verifique modelo, pressão, tamanho e material antes da instalação

● Limpe a tubulação para evitar que detritos obstruam o disco

● Aperte os parafusos do flange em cruz; use juntas em espiral

● Realize teste hidrostático após a instalação

2. Inspeção de rotina

● Verifique os flanges e o castelo quanto a vazamentos

● Observe ruídos ou vibrações anormais

● Aumentar a frequência de inspeção para serviços corrosivos/de alta temperatura

3. Manutenção

● Limpe a cavidade e a guia durante o desligamento

● Inspecione o disco e a sede quanto a desgaste; sobrepor novamente se necessário

● Verifique a flexibilidade de elevação do disco antes de reiniciar após um longo tempo de inatividade

4. Solução de problemas

● Vazamento: Verifique as superfícies de vedação, juntas, torque dos parafusos

● Disco preso: desmonte, limpe e alinhe a guia

● Má vedação: Repare as superfícies de vedação, verifique o retorno do disco

Aplicações e Indústrias

As válvulas de retenção de elevação em aço inoxidável, com sua estrutura estável e forte resistência à corrosão, são adequadas para:

● Petroquímica: Oleodutos de processo, solventes, transporte de petróleo

● Municipal: Abastecimento de água, esgoto, tratamento de água clorada

● Energia: Sistemas auxiliares, vapor, linhas de condensado

● Alimentos e Farmacêuticos: meios limpos, tubulações higiênicas

● Metalurgia e construção naval: tubulações de alta temperatura, corrosivas e de alta pressão
