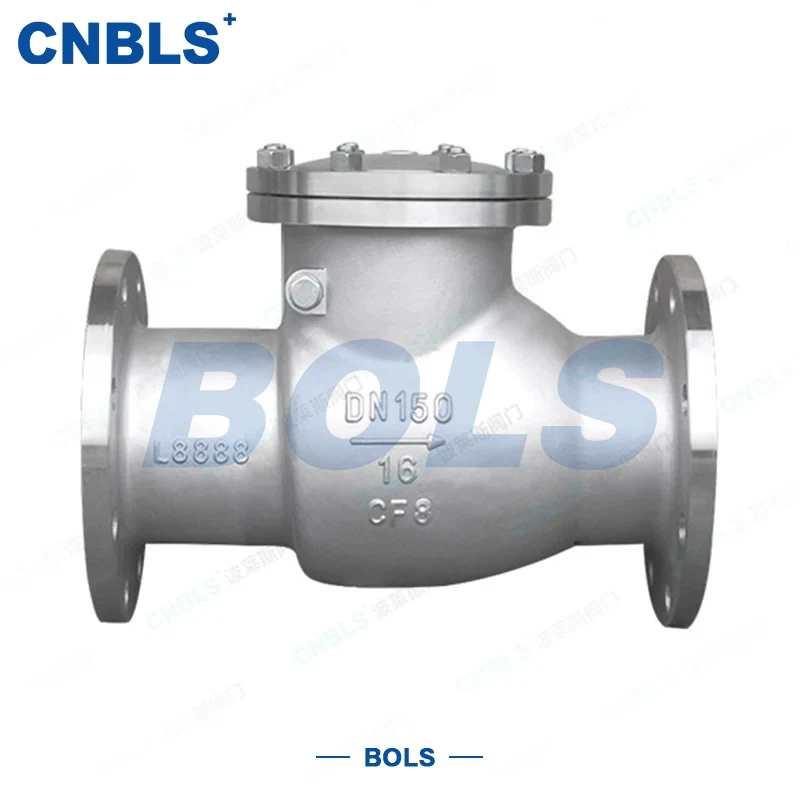

Válvulas de retenção de flange oscilante de aço inoxidável GB

As válvulas de retenção com flange oscilante de aço inoxidável GB são válvulas de retenção anti-refluxo automáticas projetadas de acordo com os padrões nacionais chineses da GB. O corpo principal é feito de aço inoxidável 304/316 / 316L e a válvula abre e fecha automaticamente pela pressão do meio sem energia externa.

Durante o fluxo direto, o disco gira em torno da dobradiça para abrir, garantindo a passagem suave do meio. Em caso de refluxo, o disco fecha rapidamente sob seu próprio peso e pressão reversa para bloquear firmemente o refluxo, protegendo bombas, compressores, trocadores de calor e todo o sistema de tubulação contra impactos e danos.

O material de aço inoxidável oferece excelente resistência à corrosão, resistência a altas temperaturas e resistência à erosão, enquanto a conexão flangeada garante fácil instalação, conexão firme e forte desempenho de vedação.

As válvulas de retenção com flange oscilante de aço inoxidável GB são amplamente utilizadas em sistemas de tubulação padrão GB com altos requisitos de proteção e vedação contra corrosão, como indústrias petroquímicas, de abastecimento e drenagem de água municipal, de energia, alimentícias e farmacêuticas.

Principais vantagens do produto

Padrão GB, alta universalidade

Dimensões, flanges, pressão e estrutura são todos projetados de acordo com os padrões GB, permitindo a substituição direta de válvulas domésticas da mesma especificação sem problemas de adaptação à instalação.

Totalmente em aço inoxidável, resistente à corrosão e durável

Adequado para diversos ambientes corrosivos, como água clorada, ácido-base, esgoto e meios químicos, com vida útil muito maior que as válvulas comuns de aço carbono.

Estrutura giratória com baixa resistência ao fluxo e operação estável

O disco abre oscilando, proporcionando passagem de fluxo suave, baixa perda de pressão e abertura/fechamento sensível, reduzindo efetivamente o impacto do golpe de aríete.

Opções de vedação dupla disponíveis

Vedação metálica rígida para condições de alta temperatura e contendo partículas; Vedação macia de PTFE para requisitos de limpeza, baixa temperatura e vazamento zero.

Conexão flangeada confiável e fácil manutenção

Fácil montagem e desmontagem, adequada para diversas tubulações industriais, estações de bombeamento, estações de troca de calor e sistemas de tratamento de água.

Parâmetros técnicos principais

Padrões de Design e Aplicação

O design, materiais, processamento e testes de fábrica desta série de válvulas cumprem rigorosamente o sistema padrão nacional GB, apresentando forte universalidade e boa intercambialidade.

● Válvula de retenção oscilante: GB/T 12236

● Classificação de pressão-temperatura: GB/T 12224

● Dimensão presencial: GB/T 12221

● Padrão de flange: GB/T 9113

● Padrões de materiais: GB/T 1220, GB/T 13401

● Soldagem de sobreposição de vedação: GB/T 17491

● Teste de pressão e vedação: GB/T 13927

● Especificação de instalação: GB 50235

Materiais Componentes

As válvulas de retenção com flange oscilante de aço inoxidável GB apresentam um corpo totalmente em aço inoxidável com superfícies de vedação reforçadas, proporcionando resistência e resistência geral à corrosão consistentes.

● Corpo/Capô: aço inoxidável 304/316/316L

● Disco: Corpo em aço inoxidável + revestimento em liga dura Stellite ou anel de vedação macio em PTFE

● Assento: Base de aço inoxidável + camada de sobreposição de liga dura

● Mecanismo de dobradiça: Aço inoxidável forjado; eixo feito de 17-4PH ou 2Cr13

● Vedação do flange: junta enrolada em espiral 316L

● Parafusos/Porcas: aço inoxidável 304/316, resistência à corrosão consistente com o corpo

Guia de seleção

1. Seleção por Classe de Pressão

● PN10/PN16: Abastecimento e drenagem municipal de água, água circulante

● PN25/PN40: Indústria geral, derivados de petróleo, engenharia química

● PN63/PN100: Pressão média-alta, alta temperatura, condições de impacto

2. Seleção por Estrutura do Disco de acordo com o Diâmetro

● DN15~DN50: Tipo giratório de disco único, estrutura simples

● DN65 e superior: Tipo de disco duplo/múltiplo, reduzindo golpe de aríete e vibração

3. Seleção por tipo de vedação de acordo com meio e temperatura

● Acima de 200°C, partículas, alta abrasão → Vedação rígida de metal

● ≤200°C, meio limpo, zero vazamento necessário → vedação macia de PTFE

4. Seleção por material de acordo com a corrosividade

● Corrosão fraca (água, ar) → 304

● Corrosão média (contendo cloro, ácido fraco) → 316

● Corrosão forte, temperatura ultrabaixa → 316L

5. Correspondência de face do flange

Confirme o tipo de flange da tubulação: Face elevada RF / Face macho-fêmea FM / Face da junta do anel RJ para garantir consistência.

Instalação e Manutençãov

Requisitos de instalação

● Verifique se a pressão, o diâmetro, o material e a face do flange correspondem à tubulação antes da instalação

● Instale na direção do fluxo indicada pela seta

● A instalação horizontal é preferida; reserve espaço de abertura no lado do disco

● Aperte os parafusos do flange na diagonal e uniformemente

Manutenção de rotina

● Inspecione regularmente os flanges e as vedações do castelo quanto a vazamentos

● Limpe as impurezas na cavidade da válvula para evitar o bloqueio da dobradiça

● Aplique graxa para alta temperatura no eixo da dobradiça

● Superfícies de vedação desgastadas podem ser reparadas por soldagem de sobreposição para reduzir custos operacionais

Solução de problemas

● Fechamento inadequado: Verifique se há corpos estranhos ou danos no disco, dobradiça e superfícies de vedação

● Vazamento externo: reaperte os parafusos ou substitua as juntas

● Ação travada: Desmonte, limpe as impurezas internas e corrija o mecanismo da dobradiça

Áreas de aplicação

Com universalidade padrão GB, resistência confiável à corrosão e vedação estável, as válvulas de retenção com flange oscilante de aço inoxidável GB são amplamente utilizadas em:

● Indústria petroquímica e tubulações de processo

● Abastecimento e drenagem municipal de água, tratamento de água clorada

● Sistemas auxiliares de energia e estações de energia

● Sistemas alimentícios, farmacêuticos e de fluidos limpos

● Metalurgia, construção naval, água do mar e outras tubulações de meio corrosivo
