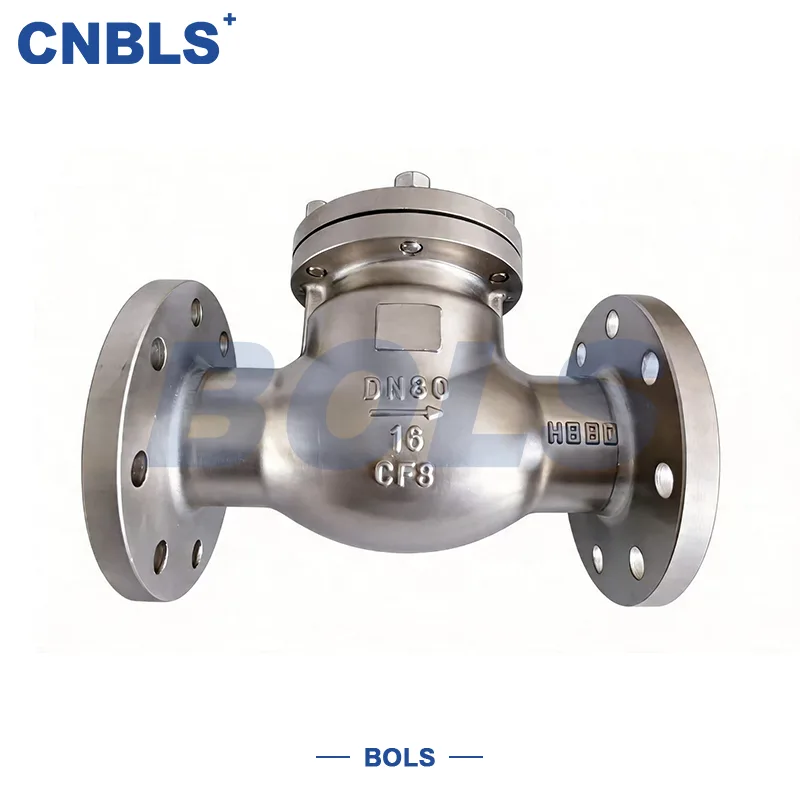

Válvulas de retenção giratórias GB

Também conhecidas como válvulas de retenção ou válvulas unidirecionais, as válvulas de retenção oscilantes GB são válvulas de proteção de tubulações totalmente automáticas que abrem e fecham inteiramente por pressão média, sem necessidade de operação manual ou alimentação externa.

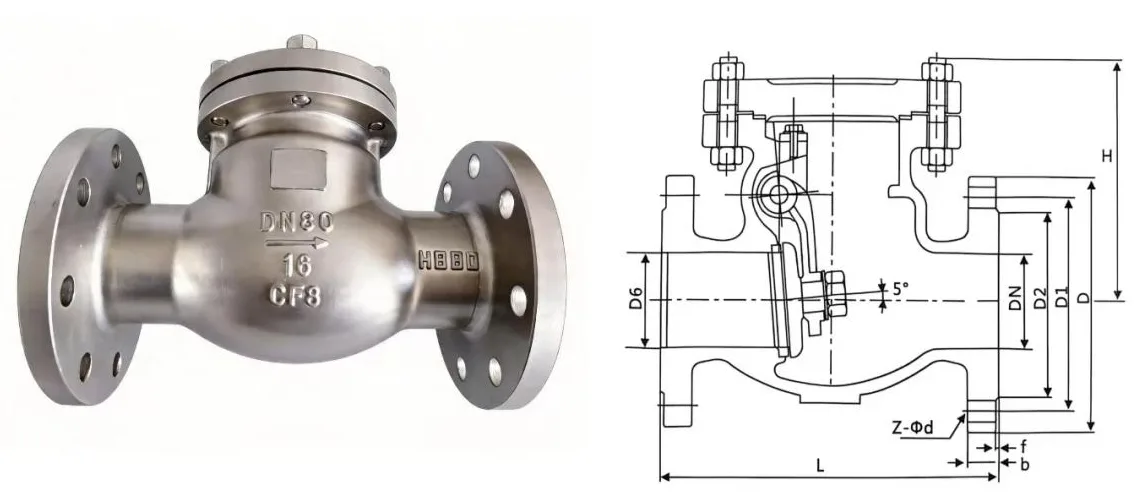

Adotando uma estrutura oscilante integrada integrada, os principais componentes de abertura e fechamento, incluindo discos, eixos de pinos e balancins, são todos colocados dentro do corpo da válvula sem peças de transmissão expostas, reduzindo efetivamente o vazamento externo e proporcionando excelente desempenho de vedação. O design do canal de fluxo direto reduz a resistência ao fluxo e a perda de pressão, ideal para condições de tubulação de grande fluxo. A superfície de liga dura é opcional para a superfície de vedação da sede para aumentar significativamente a resistência ao desgaste, à corrosão e à erosão, prolongando a vida útil. Fabricado em total conformidade com as normas nacionais, é um acessório de proteção unidirecional padrão para sistemas de tubulações.

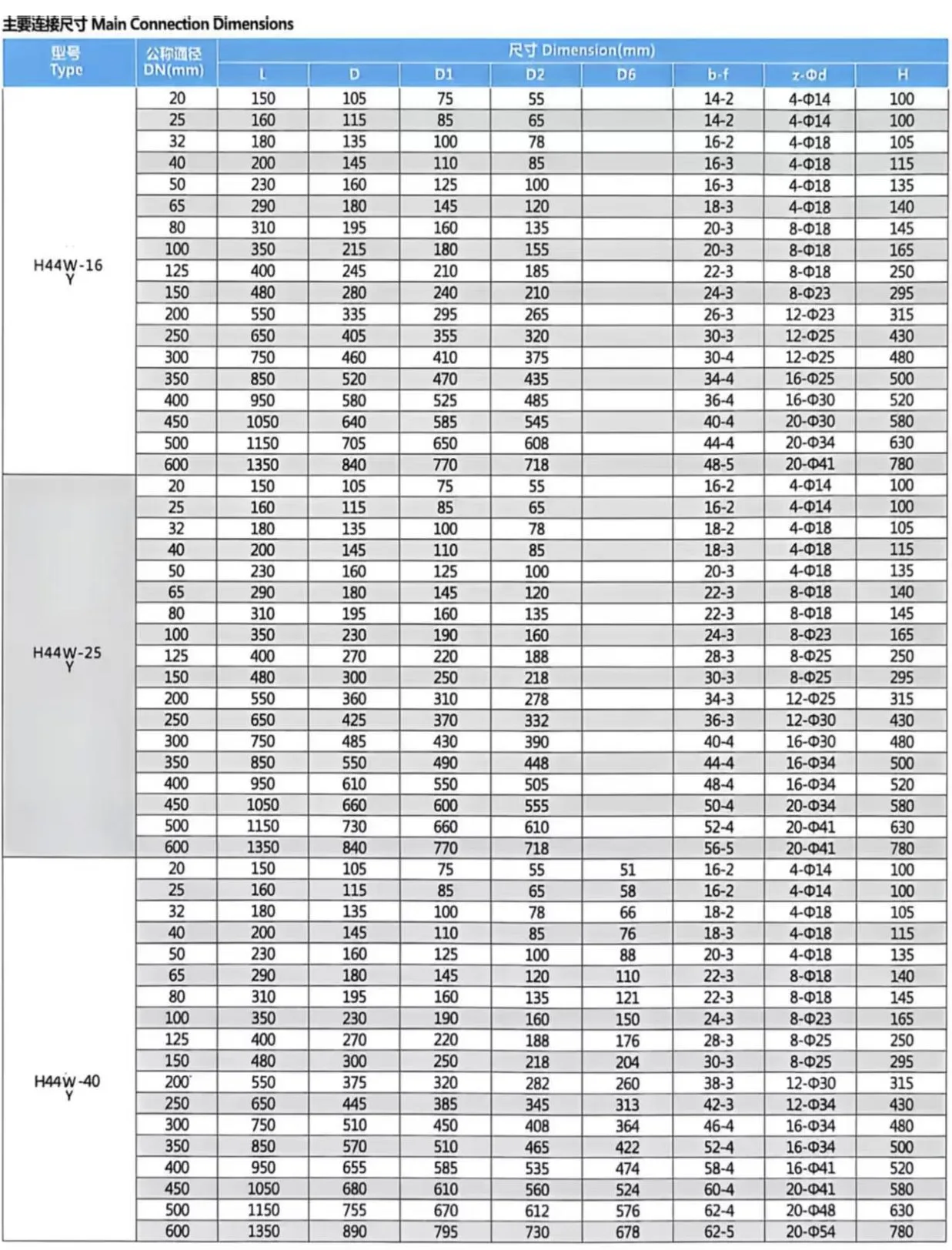

Parâmetros principais do produto

Desenvolvida pela Bolaisi, esta série de válvulas de retenção oscilantes GB cobre modelos completos de H44W/Y-16P/25P/40P. Fabricada em aço inoxidável de alta qualidade com conexão de flange para fácil instalação, serve como válvula de proteção anti-refluxo central para sistemas de tubulações industriais e civis. Adapta-se ao transporte de fluidos sob múltiplas condições de trabalho com operação estável e confiável.

Cenários de aplicativos principais e usos principais

Apresentando forte adaptabilidade universal, as válvulas de retenção oscilantes GB são amplamente aplicadas em sistemas de tubulações de fluidos em todos os setores:

Abastecimento de Água e Drenagem Municipal e Predial

Utilizado em redes municipais de abastecimento de água e drenagem, construção de sistemas secundários de abastecimento de água e descarga de esgoto. Evita o refluxo médio durante o corte de água ou desligamento da bomba, evitando a poluição da água e o desequilíbrio de pressão na rede de tubulações.

Indústria Petroquímica

Adequado para dutos de transporte de petróleo bruto, óleo refinado e meio químico. Ele interrompe a rotação reversa da bomba e a contaminação cruzada da matéria-prima causada pelo refluxo, garantindo processos de produção seguros e estáveis.

Indústria de Energia e Termoelétrica

Aplicado em sistemas de vapor-água de caldeiras de usinas de energia, sistemas de circulação de água de resfriamento e redes combinadas de tubulação de calor e energia. Impede o refluxo de vapor e água condensada para proteger equipamentos essenciais, como turbinas a vapor e bombas de água.

Sistemas de HVAC e proteção contra incêndio

Combinado com circulação de água de ar condicionado central, redes de tubulação de aquecimento, sprinklers contra incêndio e sistemas de hidrantes. Elimina distúrbios de pressão do sistema causados ​​por refluxo médio e garante a confiabilidade da operação de emergência contra incêndio.

Indústria Metalúrgica

Amplamente utilizado em sistemas de circulação de água e tubulações de fluidos de processo de linhas de produção metalúrgica. Resiste ao impacto do fluido reverso e protege bombas e válvulas, adaptando-se a condições de trabalho complexas com altas temperaturas e impurezas.

Princípio de funcionamento

As válvulas de retenção oscilantes GB de aço inoxidável Bolaisi realizam abertura e fechamento totalmente automáticos, dependendo da diferença de pressão média e do peso próprio do disco, sem alimentação externa ou intervenção manual, apresentando resposta sensível e proteção confiável.

Abertura e condução direta

Quando a pressão de entrada é maior que a pressão de saída, o impulso do fluido para frente supera o peso próprio do disco e a diferença de pressão reversa para empurrar o disco para abri-lo. O disco gira e levanta em torno do eixo do pino interno fixo para desbloquear totalmente a tubulação para um fornecimento estável de fluido direto.

Fechamento reverso automático (proteção anti-refluxo)

Quando a bomba de água dianteira para, o fluxo de fluido é interrompido ou a pressão de saída excede a pressão de entrada, a força combinada da diferença de pressão reversa e o peso próprio do disco fazem com que o disco reinicie rapidamente e encaixe firmemente na sede da válvula para um fechamento completo. Ele bloqueia completamente o refluxo de fluido e evita automaticamente danos ao equipamento, falhas de processo e possíveis riscos à segurança causados ​​pelo fluxo reverso.
