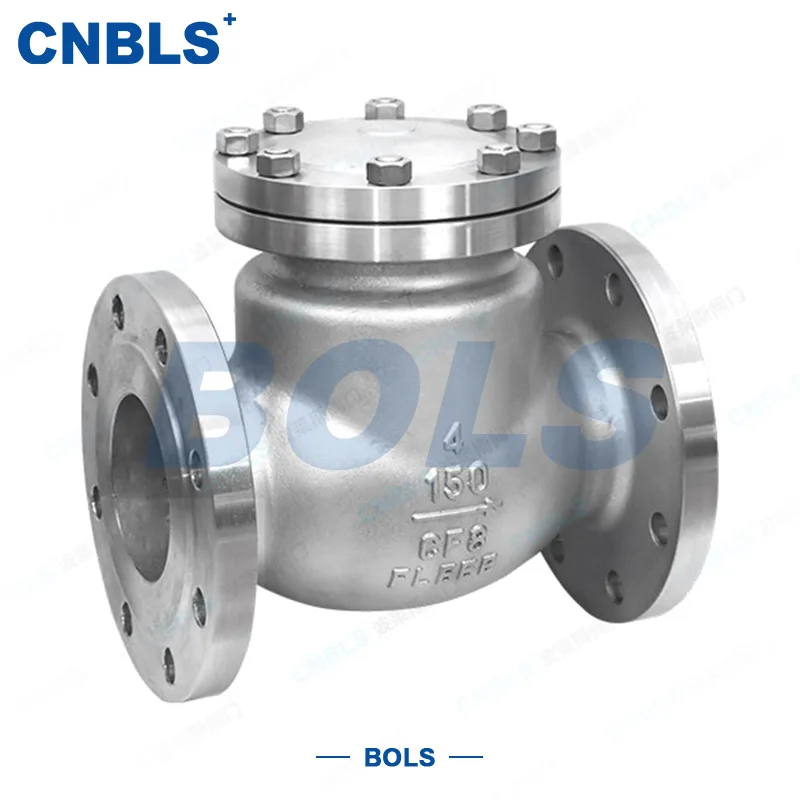

Válvulas de retenção oscilantes de flange ANSI

As válvulas de retenção oscilantes de flange ANSI (marca: Bolaisi, série de modelos: H44W/Y-150LB/300LB/600LB/900LB) são válvulas unidirecionais autooperadas totalmente automáticas sem dispositivos de acionamento externos, projetadas para fornecer proteção anti-refluxo confiável para sistemas de tubulação de fluidos industriais. condições. Apresentando baixa resistência ao fluxo, alto desempenho de vedação e forte compatibilidade, ela serve como uma válvula básica essencial para garantir a segurança da tubulação e a operação estável do processo.

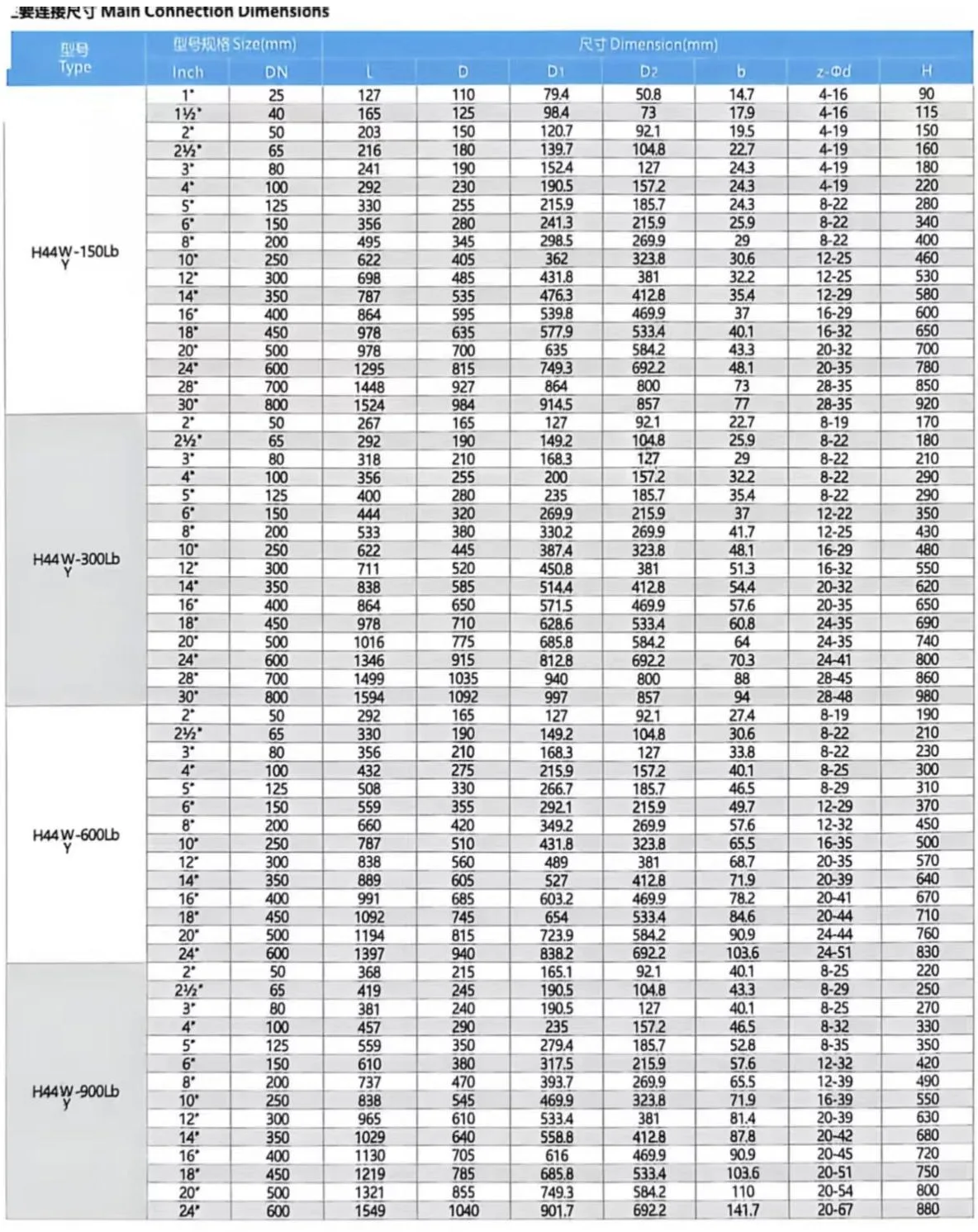

Parâmetros técnicos principais

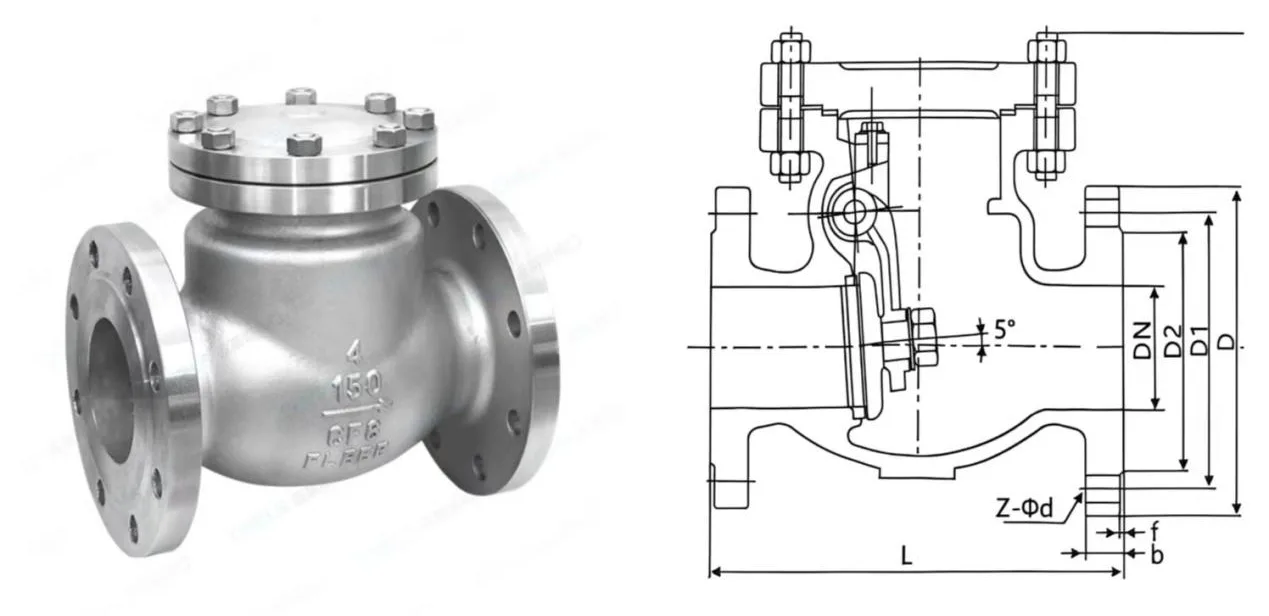

Projeto estrutural e vantagens principais de desempenho

A válvula de retenção de giro com flange ANSI adota uma estrutura de disco de giro único precisamente otimizada, consistindo em um corpo de válvula de alta resistência, castelo selado, sede de válvula inclinada, disco de giro, balancim de transmissão e eixo de pino totalmente integrado. O disco da válvula gira suavemente para abrir e fechar em torno do eixo da dobradiça, com o design geral equilibrando eficiência operacional e confiabilidade de segurança.

Principais vantagens de desempenho

Resistência de fluxo ultrabaixa e alta eficiência de transmissão

Adotando um canal de fluxo direto e um layout de campo de fluxo otimizado com sede de válvula inclinada, reduz bastante a turbulência do fluido e a perda de pressão local. Com resistência mínima durante o fluxo médio direto, garante alta eficiência de transmissão na tubulação e menor consumo de energia para operação de longo prazo.

Design à prova de vazamento e alto fator de segurança

Equipado com uma estrutura de eixo de pino totalmente integrada, elimina completamente os pontos de vazamento causados ​​por hastes de válvula estendidas em comparação com válvulas tradicionais com dobradiças externas. É adequado para meios voláteis, inflamáveis ​​e explosivos, como óleo e vapor, eliminando riscos de segurança e ambientais de vazamento de meio.

Instalação flexível e forte compatibilidade

Suporta instalação de tubulações horizontais e verticais sem requisitos de montagem personalizados, adaptando-se a layouts complexos de tubulações industriais. A linha full-bore abrange DN15 a DN800, com projeto estruturalmente reforçado para condições de grande diâmetro. Garante abertura e fechamento suaves sem emperramento, proporcionando compatibilidade superior em relação a válvulas similares.

Vedação estável e resposta rápida

O projeto de vedação totalmente colado entre o disco e a sede da válvula forma força de compressão dupla por meio de pressão média e peso próprio do disco para fechamento sem vazamento. A estrutura oscilante oferece resposta rápida, cortando a tubulação instantaneamente assim que ocorre o refluxo para bloquear completamente o fluido reverso.

Sem unidade externa e baixo custo de operação e manutenção

Abertura e fechamento totalmente automáticos acionados por média diferença de pressão e peso próprio do disco. Não é necessária alimentação externa, fornecimento de ar ou sistema de controle, sem intervenção manual. A estrutura simplificada garante baixa taxa de falhas, reduzindo significativamente os custos de instalação no local, comissionamento e manutenção a longo prazo.

Princípio de funcionamento

A abertura e o fechamento das válvulas de retenção oscilantes com flange ANSI são totalmente acionados pela diferença de pressão média da tubulação e pelo peso próprio do disco, não exigindo energia externa ou operação manual. O processo de trabalho é dividido em abertura direta e fechamento reverso:

Abertura dianteira e transporte suave

Quando o meio flui para frente a partir da entrada e a pressão de entrada excede a contrapressão de saída, o impulso do fluido para frente levanta o disco da válvula. O disco gira em torno do eixo do pino embutido através do balancim, separando-se totalmente da sede da válvula para abrir o canal de fluxo. A mídia passa desobstruída com perda mínima de pressão, sem afetar a eficiência normal de transmissão da tubulação.

Desligamento automático e proteção anti-refluxo

Em caso de desligamento da bomba, alívio de pressão a montante, mudanças repentinas de pressão na tubulação e outras condições de trabalho, a contrapressão de saída excederá rapidamente a pressão de entrada. A força combinada da pressão média reversa e do peso próprio do disco faz com que o disco gire para trás e pressione firmemente contra a sede da válvula, cortando instantaneamente o canal de fluxo e bloqueando o refluxo. Ele evita fundamentalmente a contaminação cruzada de materiais, a desordem do processo, a poluição do meio e o desequilíbrio de pressão, e protege os equipamentos principais a montante, como bombas e compressores, contra danos por impacto reverso.

Cenários de aplicativos e padrões de conformidade

Com excelente desempenho anti-refluxo, ampla adaptabilidade às condições de trabalho e confiabilidade operacional de longo prazo, as válvulas de retenção oscilantes com flange ANSI são amplamente utilizadas em sistemas de fluidos industriais principais:

● Unidades de produção petroquímica

● Dutos de transmissão de petróleo e gás de longa distância

● Unidades de refino e processamento químico

● Tratamento de água industrial e sistemas de circulação de água

● Redes de tubos para aquecimento a vapor e transmissão de energia térmica

Nas condições de trabalho acima, a válvula resolve efetivamente problemas de refluxo de tubulações e elimina riscos de produção, incluindo mistura de materiais, desordem de processo, contaminação do meio e desequilíbrio de pressão, atuando como um componente de proteção de segurança indispensável para sistemas de tubulações industriais.

Padrões de conformidade e controle de qualidade

Esta série foi projetada e fabricada em estrita conformidade com as especificações ANSI (American National Standards Institute). As dimensões do flange estão em conformidade com ANSI B16.5, o design da válvula e as classificações de pressão-temperatura estão em conformidade com ANSI B16.34, e também atende aos requisitos relevantes da indústria API para aplicações de petróleo e gás. Cada válvula passa por rigorosos testes de resistência hidrostática e inspeção de desempenho de vedação antes da entrega, atendendo totalmente aos padrões industriais e às demandas de operação no local para um serviço estável de longo prazo em ambientes industriais severos.

Perguntas frequentes

Q1: O que é uma válvula de retenção oscilante flangeada ANSI? Qual é a sua principal função?

Uma válvula de retenção oscilante flangeada ANSI é uma válvula unidirecional projetada de acordo com os padrões americanos. Ele usa a pressão do meio que flui e a gravidade para abrir e fechar automaticamente, evitando o refluxo em sistemas de dutos.

É amplamente utilizado para proteger bombas, equipamentos e tubulações, evitando fluxo reverso, golpe de aríete, perda de pressão e contaminação do meio. O disco da válvula abre durante o fluxo direto e fecha automaticamente quando o fluxo para ou inverte.

Q2: Quais são as vantagens de uma válvula de retenção oscilante flangeada ANSI em comparação com outras válvulas de retenção?

As válvulas de retenção oscilantes flangeadas ANSI oferecem diversas vantagens, incluindo:

Projeto de fluxo completo:Grande capacidade de fluxo com baixa perda de pressão, adequada para grandes tubulações e aplicações de alto fluxo.

Forte desempenho anti-entupimento:A grande câmara da válvula e o amplo movimento do disco reduzem o risco de bloqueio por partículas e impurezas.

Longa vida útil:A estrutura simples e durável permite uma operação estável a longo prazo.

Fácil manutenção:A conexão flangeada e a cobertura aparafusada permitem limpeza conveniente e substituição de componentes sem remover a tubulação.

Q3: A que pressões correspondem Class150, Class300, Class600, Class900 e Class1500LB?

As classes de pressão ANSI variam com a temperatura. As pressões de referência aproximadas à temperatura normal são:

Classe150LB:Aprox. 2,0MPa

Classe300LB:Aprox. 5,0MPa

Classe600LB:Aprox. 10,0MPa

Classe900LB:Aprox. 15,0MPa

Classe1500LB:Aprox. 25,0MPa

Para aplicações de alta temperatura, a pressão de trabalho real deve ser verificada de acordo com a tabela de classificação de pressão-temperatura.

Q4: Que tipos de faces de vedação de flange estão disponíveis?

RF (face elevada):A superfície de vedação mais comum para aplicações de água, óleo e gás Classe 150/Classe 300.

RJ (face da junta do anel):Adequado para aplicações de alta pressão e alta temperatura, como sistemas de vapor e petroquímicos.

FF (face plana):Usado principalmente para tubulações de ferro fundido de baixa pressão e sistemas municipais de água.

Q5: Qual é a faixa de tamanho padrão? Existem tamanhos personalizados disponíveis?

A faixa de tamanho padrão é NPS 2 polegadas a NPS 24 polegadas. Tamanhos grandes, de NPS 26 polegadas a NPS 48 polegadas, podem ser personalizados de acordo com os requisitos do projeto.

Nossas válvulas de retenção oscilantes flangeadas ANSI suportam padrões internacionais de tubulações e podem ser personalizadas para projetos no exterior e aplicações industriais.
