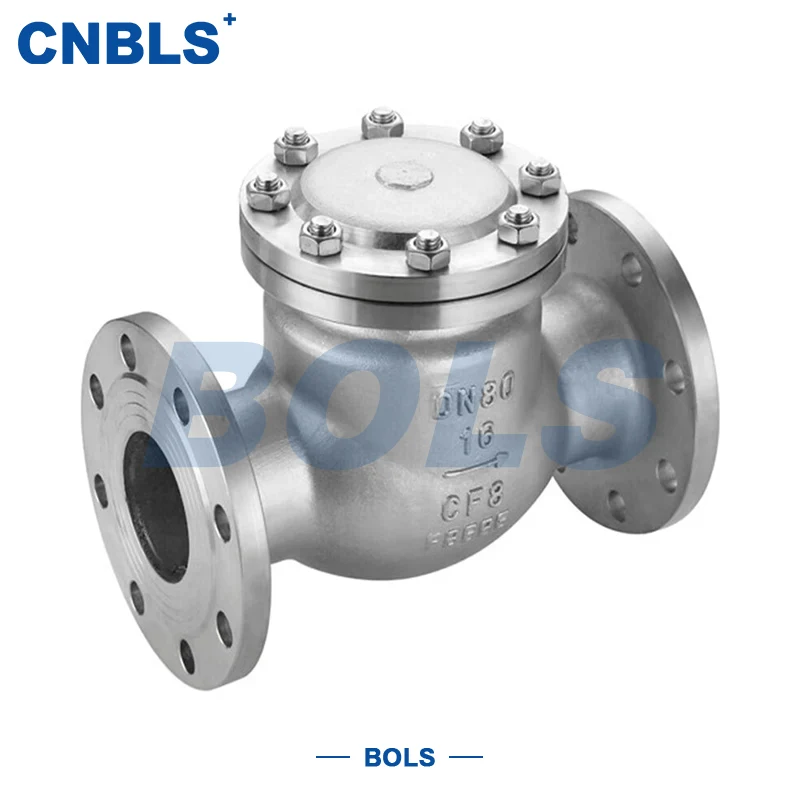

Válvulas de verificação internas de aço forjadas de aço inoxidável do balanço da soldadura do soquete da linha

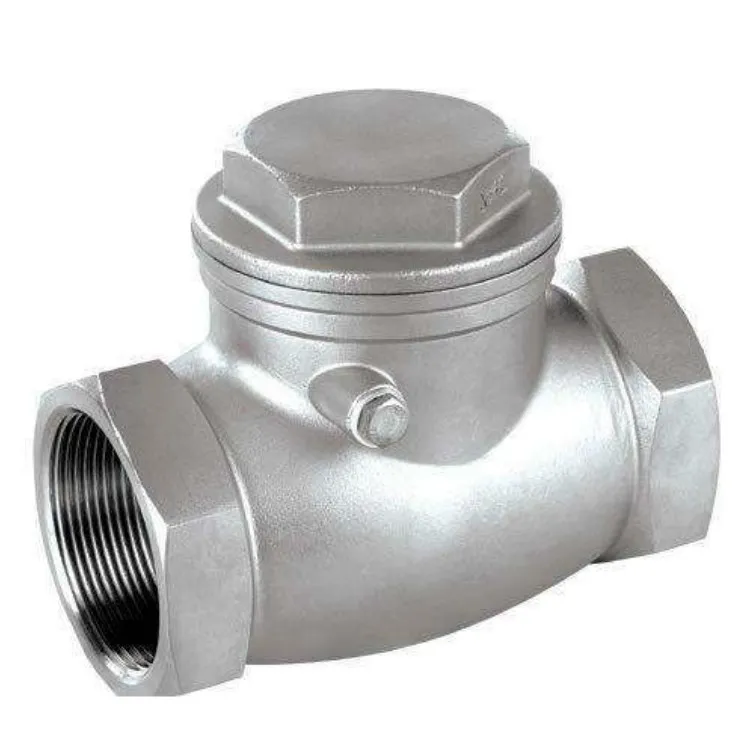

As válvulas de retenção oscilantes para soldagem com soquete de rosca interna de aço inoxidável são válvulas de retenção automáticas especialmente projetadas para condições de trabalho corrosivas e de pequeno e médio diâmetro, alta pressão. Fabricados em aço inoxidável forjado, eles apresentam conexões de rosca interna e de encaixe para solda, que podem ser selecionadas de forma flexível de acordo com as condições de instalação no local.

A válvula abre e fecha automaticamente dependendo da pressão do meio: o disco gira em torno da dobradiça para abrir durante o fluxo direto, permitindo a passagem suave do meio; em caso de refluxo, o disco fecha rapidamente sob seu próprio peso e pressão reversa para interromper o refluxo e proteger bombas, compressores e equipamentos de tubulação a jusante.

Graças ao material de aço forjado e à vedação de liga dura, a válvula apresenta alta resistência, resistência à erosão, resistência a altas temperaturas e resistência à corrosão, permitindo uma operação estável a longo prazo em ambientes agressivos, como indústrias químicas, de energia, farmacêuticas e de processamento de precisão.

As válvulas de retenção oscilantes para soldagem com soquete de rosca interna de aço inoxidável são especialmente adequadas para sistemas de tubulação de pressão média-baixa a média-alta com espaço de instalação limitado e altos requisitos de confiabilidade de vedação e resistência estrutural.

Parâmetros técnicos principais

Estrutura e materiais de componentes

Todos os componentes principais das válvulas de retenção oscilantes para soldagem com soquete de rosca interna de aço inoxidável forjado são feitos de aço inoxidável forjado com superfícies de vedação reforçadas e o desempenho geral excede em muito o das válvulas fundidas comuns.

● Corpo/Capota: Aço inoxidável forjado 304/316/316L, alta densidade e resistência

● Disco: Aço forjado do mesmo material + revestimento de liga dura Stellite

● Assento: Base de aço forjado + revestimento de liga dura, resistente ao desgaste e à erosão

● Mecanismo de dobradiça: Aço inoxidável forjado; eixo feito de aço inoxidável 17-4PH endurecido por precipitação

● Vedação de rosca: junta de PTFE

● Vedação de solda de soquete: Corpo correspondente ao material de soldagem de aço inoxidável

● Vedação do castelo: junta enrolada em espiral 316L

● Parafusos/Porcas: aço inoxidável 304/316, anticorrosão geral consistente

Padrões de design e fabricação

O design, materiais, processamento e inspeção desta série de válvulas estão em conformidade com os padrões nacionais para garantir intercambialidade e segurança.

● Válvula de retenção oscilante: GB/T 12236

● Classificação de pressão-temperatura: GB/T 12224

● Dimensão presencial: GB/T 12221

● Padrão de rosca: GB/T 7306

● Padrão de solda de soquete: GB/T 12224

● Padrão de forjamento: GB/T 13401

● Padrão de material: GB/T 1220

● Processo de soldagem de sobreposição: GB/T 17491

● Teste de pressão e vedação: GB/T 13927

● Especificação de instalação: GB 50235

Principais vantagens do produto

Material de aço forjado, dupla garantia de resistência e resistência à corrosão

Adotando aço inoxidável forjado, é mais resistente a alta pressão, impacto e corrosão do que válvulas de aço fundido comuns, adequadas para operação de longo prazo sob condições severas de trabalho.

Estrutura de conexão dupla para instalação flexível

Rosca interna permite rápida montagem e desmontagem; a solda de soquete é adequada para cenários de alta pressão, vibração e alta vedação. As válvulas de retenção oscilantes para soldagem de soquete de rosca interna de aço inoxidável podem atender aos hábitos de instalação de diferentes usuários.

Estrutura oscilante, baixa resistência ao fluxo e ação sensível

O disco gira em torno do eixo para abrir, proporcionando passagem de fluxo suave, baixa perda de pressão e resposta rápida de abertura/fechamento, suprimindo efetivamente o golpe de aríete e o impacto do refluxo.

Vedação rígida de metal, alta temperatura e resistência ao desgaste

Superfície de vedação revestida com liga dura, aplicável a vapor, óleo em alta temperatura e meios corrosivos, com longa vida útil e baixo risco de vazamento.

Tamanho compacto, ideal para espaços limitados

A estrutura compacta é especialmente adequada para instrumentos, tubulações de processo de pequeno diâmetro, correspondência de unidades, equipamentos montados em skids e outros locais com espaço restrito.

Diretrizes de seleção

Seleção por pressão e modelo

● PN16: Sistemas de abastecimento de água de baixa pressão, drenagem e circulação de água

● PN25: Dutos gerais de petróleo e processos químicos

● PN40/PN63: Pressão média-alta, alta temperatura e condições de impacto

Interpretação do modelo:1 = Rosca interna, 6 = Soquete soldado, 4 = Tipo oscilante, P = Aço inoxidável.

Seleção por Corrosão Média

● Água convencional, ar, corrosão fraca → 304

● Contendo cloro, ácido/alcalino fraco, produto químico suave → 316

● Corrosão forte, alta temperatura, alto teor de sal → 316L

Seleção por Condições no Local

● Manutenção e desmontagem frequentes → Rosca interna

● Alta pressão, vibração, instalação fixa → Solda de soquete

Direção de instalação

● Pipeline horizontal: Estrutura universal aplicável

● Pipeline vertical: o meio deve fluir para cima

Instalação e Manutenção

Notas de instalação

● Verifique se o modelo, a pressão, o diâmetro, o material e a conexão correspondem à tubulação antes da instalação

● Limpe as impurezas da tubulação para evitar o encravamento do disco

● Use fita PTFE ou juntas para instalação rosqueada, aperte uniformemente

● Execute biselamento, soldagem e inspeção padrão para solda de soquete para garantir que não haja vazamento

● Instale na direção do fluxo marcada pela seta no corpo da válvula

Manutenção de rotina

● Inspecione regularmente roscas, soldas e tampa quanto a vazamentos

● Limpe regularmente as impurezas na cavidade da válvula para evitar o bloqueio da dobradiça

● Aplique graxa para alta temperatura no eixo da dobradiça para reduzir o desgaste

● Superfícies de vedação desgastadas podem ser reparadas com nova sobreposição para prolongar a vida útil

Solução de problemas

● Fechamento incorreto: Verifique se há impurezas ou danos no disco, dobradiça e superfícies de vedação

● Vazamento externo: Reapertar as roscas ou substituir as juntas; reparar soldas

● Ação travada: Desmonte e limpe materiais estranhos, corrija o mecanismo da dobradiça

Aplicações Típicas

Com alta resistência, alta resistência à corrosão e alto desempenho de vedação, as válvulas de retenção oscilantes para soldagem com soquete de rosca interna de aço inoxidável são amplamente utilizadas em:

● Tubulações de processos petroquímicos e de química fina

● Sistemas auxiliares de energia e estações de energia

● Sistemas de meio limpo farmacêutico, de alimentos e bebidas

● Instrumento e controle de fluido de alta pressão de pequeno diâmetro

● Tubulações de meios corrosivos, como água do mar e esgoto contendo cloro
