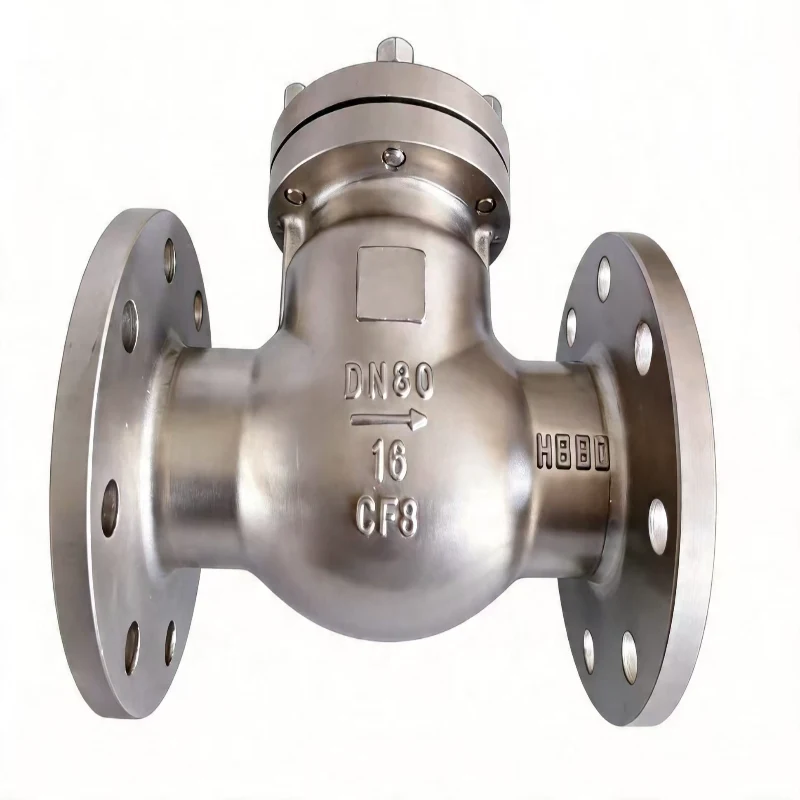

Válvula de retenção flangeada

A Bolaisi Valve oferece uma ampla gama de válvulas de retenção - incluindo tipos de giro, elevação, verticais, wafer, borboleta, silenciosas e de disco - adequadas para meios como água, vapor e óleo. Esses produtos são projetados para condições operacionais de baixa, média e alta pressão, bem como de alta temperatura. Eles suportam personalização de exportação, passam por testes completos de pressão de fábrica, garantem vazamento zero e alta estabilidade e são amplamente utilizados em projetos de engenharia globais.

Definição do Produto

As válvulas de retenção flangeadas são válvulas de proteção automáticas para tubulações que operam com base em diferenciais de pressão de fluido. O fluxo direto empurra o disco da válvula para abrir, permitindo uma passagem suave; inversamente, se ocorrer refluxo, reversão de pressão ou pressão negativa (devido ao desligamento do sistema), o disco fecha instantânea e automaticamente, bloqueando completamente o fluxo reverso.

Operando de forma totalmente automática - sem intervenção manual, consumo de energia externa ou peças externas móveis - essas válvulas são componentes de segurança essenciais para evitar refluxo e golpe de aríete, proteger bombas e evitar danos ao equipamento causados ​​por fluxo reverso. Elas são amplamente utilizadas em saídas de bombas, em linhas de caldeiras, linhas de retorno, ramais, redes municipais e tubulações de processos químicos, servindo como um tipo de válvula crítica para a segurança de tubulações industriais.

Classificação do produto e especificações principais

Série de produtos convencionais

1. Válvula de retenção oscilante (H44): Grande furo, grande passagem de fluxo, baixa resistência ao fluxo; adequado para tubulações principais que transportam água, óleo ou esgoto.

2. Válvula de retenção de elevação (H41): Alta precisão de vedação, vazamento zero; adequado para tubulações de processos químicos finos e de alta pressão.

3. Válvula de retenção vertical (H42): Projetada para tubulações verticais; prevenção de refluxo sensível.

4. Válvula de retenção wafer (H74): Válvula de retenção wafer de padrão longo H74: Tubulações de grande diâmetro, condições de alta pressão, vapor de alta temperatura, petróleo e gás e meios industriais com pequenas impurezas.

Válvula de retenção Wafer de padrão fino H74: Aplicações com espaço de instalação limitado ou layouts de tubulação compactos (equipamento interno, eixos de tubulação estreitos, fornecimento/drenagem de água em arranha-céus).

5. Válvula de retenção borboleta (H76/H77): Fina e leve, baixo custo e instalação rápida; adequado para proteção contra incêndio e sistemas de abastecimento/drenagem de água.

6. Válvula de retenção silenciosa (HC41): Tubulações industriais de pequena escala para água limpa ou líquidos levemente corrosivos.

7. Válvula de retenção de disco (H46): Tubulações de processo de grande diâmetro para abastecimento/drenagem municipal de água, redes de esgoto, sistemas de circulação de água do mar, fábricas de produtos químicos, usinas de energia e metalurgia.

8. Válvula de retenção silenciosa (HC42): Fechamento sem choque, evita golpe de aríete; projetado para edifícios altos e casas de bombas.

Especificações Técnicas

Diferenças e características de várias válvulas de retenção

1. Composição estrutural geral

A estrutura geral da válvula de retenção é simples e estável, compreendendo cinco componentes principais: corpo da válvula, sede da válvula, disco, conjunto pino/mola e par de vedação.

Sem engrenagens, volantes ou atuadores; a estrutura tem uma taxa de falhas extremamente baixa e praticamente não requer manutenção.

2. Características estruturais de várias válvulas de retenção

Válvula de retenção de elevação H41

Estrutura: Conexão flangeada; o disco sobe verticalmente; possui uma manga guia integrada.

Válvula de retenção vertical H42

Estrutura: Configuração em ângulo reto (entrada/saída de 90°); projetado especificamente para instalação vertical.

Válvula de retenção flangeada H44

Estrutura: Conexão flangeada; disco de peça única em um braço oscilante abre e fecha através de um movimento oscilante.

Válvula de retenção borboleta H46 (dupla finalidade: flangeada/wafer)

Estrutura: Wafer ou montagem flangeada; apresenta duas metades de disco em estilo borboleta que abrem e fecham de forma síncrona por meio de uma mola de torção.

Válvula de retenção wafer H74 (disponível em séries finas/curtas e longas)

Estrutura: Design de disco único ultrafino com mola; fixado por fixação entre dois flanges.

Válvula de retenção tipo borboleta H76

Estrutura: Montagem tipo Wafer; mecanismo de giro de braço único (essencialmente uma versão wafer do H44).

Válvula de retenção tipo borboleta H77 (tipo ultrafina/curta)

Estrutura: Design compacto de disco duplo estilo wafer; perfil mais fino que o H46.

Válvula de retenção silenciosa HC41

Estrutura: Tipo vertical flangeada; disco cônico com uma forte mola pré-carregada para fechamento rápido.

Válvula de retenção silenciosa HC42

Estrutura: Configuração em ângulo reto com mecanismo de elevação assistido por mola; um modelo de operação silenciosa projetado para dutos verticais.

Áreas de aplicação

1. Abastecimento Municipal de Água e Drenagem

Redes urbanas de abastecimento de água, salas de bombas de abastecimento secundário de água, tubulações de tratamento de esgoto e saídas de descarga de estações de bombeamento; evita danos por refluxo nas bombas durante o desligamento.

2. Sistemas de proteção contra incêndio

Linhas principais de sprinklers contra incêndio, tubulação de bomba de manutenção de pressão e unidades de sala de bombas; evita o refluxo de água de alta pressão e garante pressão e segurança de rede estáveis.

3. Indústrias Térmicas e de Energia

Tubulações de vapor em usinas termelétricas, sistemas de circulação de água quente e tubulações de descarga de caldeiras; evita que o refluxo de vapor ou água em alta temperatura danifique o equipamento.

4. Indústria Petroquímica

Dutos de transporte de petróleo, tubulações de processos de fluidos químicos e sistemas de transporte de ácidos/álcalis; protege vasos de reação, corpos de bombas e equipamentos de instrumentação.

5. Prédios altos e projetos de construção

Risers de abastecimento de água em arranha-céus e tubulação de bomba de reforço; evita o golpe de aríete, reduz o ruído, estabiliza a pressão e evita o refluxo.

6. Proteção Ambiental, Novas Energias e Sistemas de Gás

Equipamentos de tratamento de gases de escape, dutos de transporte de gás natural e sistemas de circulação de fluidos; garante fluxo estável e unidirecional dentro da tubulação.

Guia para seleção precisa de válvula de retenção

Passo 1: Considere o meio (elimina metade das opções do modelo)

1. Água limpa/água pura (sem impurezas): Todos os modelos adequados; para operação silenciosa → HC41; para economizar espaço → H74/H77

2. Esgoto/água com sedimentos ou impurezas: HC41/HC42/H74 proibido; priorizar H44, H46, H76

3. Vapor de alta temperatura (>120°C): Todos os modelos com mola e vedações de borracha macia (série HC, H74) são proibidos; selecione H41 ou H44 com vedações rígidas metal-metal

4. Meio químico corrosivo: Atualize o corpo da válvula para aço inoxidável 304/316; priorizar estruturas H41 ou H46

Etapa 2: considere o espaço de instalação

1. Espaço extremamente limitado: Priorize os tipos de wafer – H74 > H77 > H46

2. Salas de bombas/tubulação flangeada padrão (sem restrições de espaço): Modelos flangeados HC41, H44, H46

3. Layout fixo da tubulação vertical em ângulo reto de 90°: Selecione H42 ou HC42

Etapa 3: Requisitos básicos – precisa eliminar o golpe de aríete ou o ruído?

1. Operação silenciosa e prevenção de golpe de aríete necessária (salas residenciais de abastecimento de água/bomba abaixo dos apartamentos): HC41 preferido; H74 para espaços apertados; Modelo de fechamento lento HH46 para bombas grandes e de alta potência

2. Ligeiro golpe de aríete aceitável; foco na capacidade de fluxo e durabilidade: H44, H46, H76

3. Tubulação de processo de alta pressão (ruído não é uma preocupação): Válvula de retenção de elevação H41 com vedação rígida

Passo 4: Restrições de orientação de instalação

1. Adequado para instalação horizontal ou vertical: HC41, H41, H46, H74, H77

2. Somente instalação vertical: H42, HC42

3. Instalação vertical para baixo proibida: Todas as válvulas do tipo oscilante H44/H46/H76 (fechamento assistido por gravidade)

Principais argumentos de venda das válvulas de retenção Bolais

1. Design totalmente automático e livre de manutenção

Sem mecanismos operacionais ou peças facilmente desgastadas; prevenção automática de refluxo; não requer manutenção de rotina durante sua vida útil, reduzindo significativamente os custos de O&M de engenharia.

2. Testes rigorosos de fábrica

Cada válvula de retenção flangeada passa por testes de pressão do casco e testes de vedação de pressão reversa para eliminar problemas de refluxo, microvazamento e perda de pressão.

3. Cobertura abrangente de materiais e especificações

Disponível em aço carbono, aço inoxidável e ultrabaixo carbono 316L; adaptado com precisão a qualquer condição operacional – sem subespecificação ou desperdício.

4. Vedação estável e forte resistência ao golpe de aríete

O contrapeso do disco e a tensão da mola otimizados garantem um fechamento rápido, porém suave, eliminando golpe de aríete na tubulação, ruído de impacto e vibração.

5. Em conformidade com os padrões globais de exportação

Conjuntos completos de documentação de exportação, relatórios de inspeção de mercadorias e relatórios de análise espectral de materiais disponíveis.

6. Fornecimento direto de fábrica com amplo estoque

Grande estoque de modelos padrão; oferece suporte a pedidos urgentes, pedidos de exportação de contêineres completos e personalização fora do padrão.

Perguntas frequentes

P1: As válvulas de retenção flangeadas podem regular a taxa de fluxo?

R: Não, eles não podem regular o fluxo. A única função de uma válvula de retenção é permitir o fluxo unidirecional e evitar o refluxo; é uma válvula de proteção de segurança e não possui capacidade de estrangulamento ou regulação de pressão.

Q2: Existem requisitos específicos de direção de instalação?

R: Sim. O corpo da válvula apresenta uma seta de direção do fluxo; a instalação deve estar alinhada com a direção do fluxo do meio. Tubulações verticais requerem válvulas de retenção específicas para instalação vertical.

Q3: As válvulas de retenção estão sujeitas a falhas? Eles exigem manutenção frequente?

R: As válvulas de retenção apresentam uma estrutura minimalista sem componentes de transmissão complexos, resultando em taxas de falhas extremamente baixas e operação praticamente livre de manutenção; elas estão entre os tipos de válvulas mais estáveis ​​para tubulações industriais.

Q4: As válvulas de retenção podem ser usadas para esgoto ou meios contendo lodo/sedimento?

R: Sim. As válvulas de retenção giratórias são a escolha preferida; eles oferecem um amplo caminho de fluxo que resiste ao entupimento, tornando-os adequados para meios que contenham vestígios de impurezas.

Q5: Que tipo de válvula de retenção é usada para aplicações de vapor em alta temperatura?

R: Para vapor de alta temperatura, recomendamos válvulas de retenção do tipo swing ou lift com vedação rígida de aço carbono WCB; eles oferecem resistência a altas temperaturas, resistência à erosão e estabilidade dimensional.

Q6: Vocês oferecem suporte à personalização para exportação e fornecem a documentação necessária?
