Válvula de porta flangeada ANSI

As válvulas de gaveta flangeadas ANSI utilizam conexões flangeadas para instalação de tubulações. Sua função principal é fornecer controle totalmente aberto ou totalmente fechado do meio; eles não são projetados para regulação ou estrangulamento de fluxo. Essas válvulas oferecem vantagens distintas, incluindo baixa resistência ao fluxo, desempenho superior de vedação e compatibilidade bidirecional. Utilizando um disco de comporta como elemento de abertura e fechamento, a direção de seu movimento é perpendicular à direção do fluxo do fluido. Acionada por meio de um volante ou atuador, a válvula facilita um caminho de fluxo totalmente aberto ou totalmente fechado. Estruturalmente, eles são categorizados em tipo cunha e porta paralela; com base no projeto da haste, elas são classificadas como válvulas de haste ascendente ou de haste não ascendente. Os métodos de atuação disponíveis incluem acionamentos manuais, operados por engrenagem, pneumáticos e elétricos, tornando-os adequados para sistemas automatizados e ambientes operacionais de alta frequência.

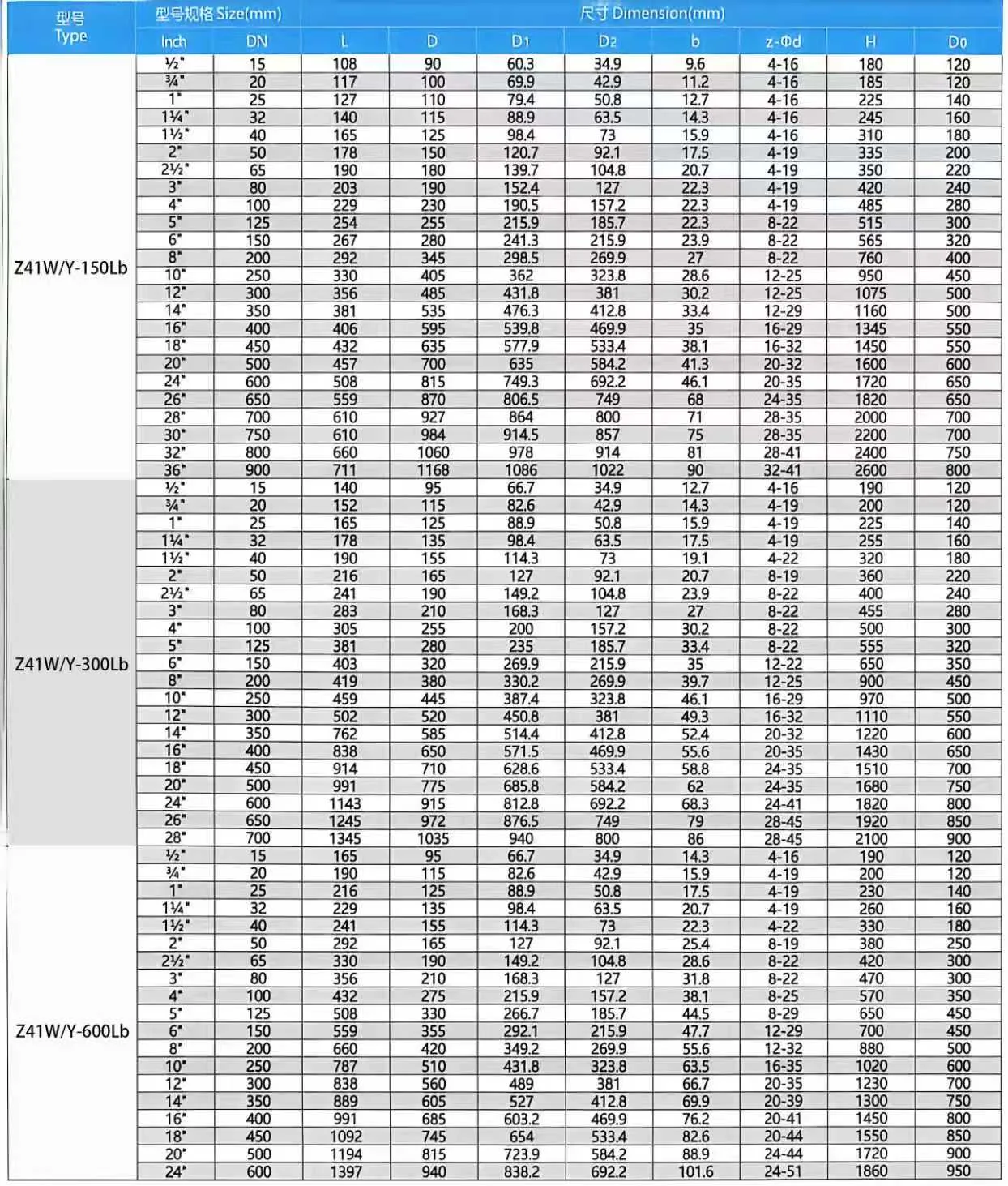

Especificações do produto

Principais aplicações

● Setor Energético: Amplamente utilizado na extração de petróleo, gasodutos de transmissão de longa distância de gás natural e equipamentos de refino, perfeitamente compatível com vapor, derivados de petróleo, gás combustível e meios ácidos contendo sulfeto de hidrogênio.

● Processamento Industrial e Químico: Adequado para indústrias químicas, de energia elétrica e metalúrgica, aplicado em tubulações que transportam meios ácidos, alcalinos, altamente corrosivos e meios de alta temperatura com partículas sólidas.

● Infraestrutura Municipal: Ideal para sistemas urbanos de abastecimento e drenagem de água, aquecimento, ventilação e ar condicionado (HVAC), com excelente adaptabilidade a tubulações de meios limpos de baixa pressão.

Princípio de funcionamento

A válvula de gaveta flangeada ANSI Bolaisi controla o liga-desliga e o fluxo do meio através do movimento de elevação da placa de comporta perpendicular à direção do fluxo do fluido.

1. Operação de abertura

Gire o volante no sentido horário, a rosca da haste da válvula gira para fazer com que a placa da comporta se levante. Quando a placa da comporta sai completamente do canal da sede da válvula, a tubulação está totalmente conectada e o meio flui suavemente com perda de pressão extremamente baixa.

2. Operação de Fechamento

Gire o volante no sentido anti-horário, a haste da válvula faz com que a placa da comporta se mova para baixo. A placa de comporta do tipo cunha pressiona gradualmente contra as superfícies de vedação das sedes da válvula em ambos os lados, conseguindo um fechamento sem vazamento do meio da tubulação.
