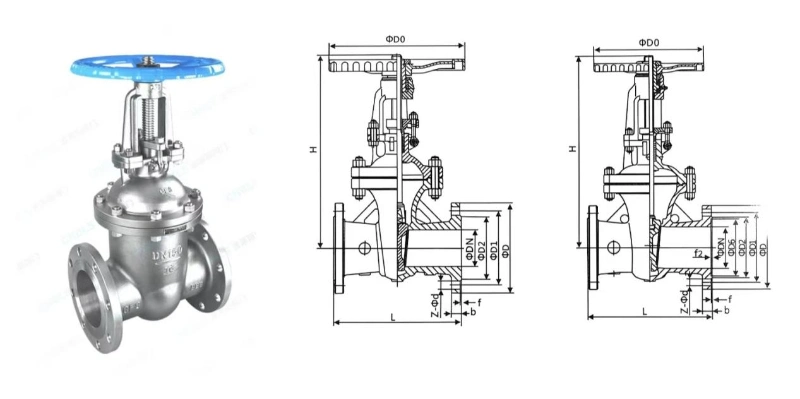

Válvula de gaveta flangeada

Testes com meios como água, óleo e vapor confirmam resistência ao fluxo extremamente baixa e desempenho de vedação com vazamento zero com comportas rígidas; as válvulas gaveta flangeadas suportam vários métodos de atuação, incluindo acionamentos manuais, de engrenagem helicoidal, pneumáticos e elétricos. Como fornecedora profissional de válvulas, a Bolaisi segue rigorosamente os padrões de controle de qualidade em todos os processos de fundição, usinagem e teste de pressão, atendendo aos requisitos de fechamento completo em tubulações de grande diâmetro em setores como abastecimento de água municipal, aquecimento urbano, petroquímica, geração de energia, metalurgia e distribuição de gás.

Introdução detalhada

Bolaisi é especializada em pesquisa e desenvolvimento e fabricação de válvulas de corte de fluidos industriais, com uma base de produção de válvulas de aço inoxidável localizada em Wenzhou, Zhejiang. Como fornecedor confiável de sistemas de tubulação de fluidos, a empresa estabeleceu um sistema de controle de qualidade abrangente e de circuito fechado. Isso abrange tudo, desde detecção de falhas em materiais de aço bruto, fundição e tratamento térmico do corpo da válvula, retificação de precisão do portão e montagem de gaxetas até testes de dois estágios (hidrostáticos e pneumáticos) do produto acabado. Antes de sair da fábrica, cada válvula gaveta passa por testes simulados para desempenho em alta/baixa temperatura e durabilidade de pressão. Com anos de profunda experiência na fabricação de válvulas gaveta, a marca concentra-se em produtos caracterizados por baixa resistência ao fluxo, vazamento zero e longa vida útil; todos os dados relativos às classificações de pressão, capacidades de vedação e desempenho em altas temperaturas são derivados de testes de dutos reais e de longo prazo, garantindo especificações honestas e precisas. Desenho do Produto

Especificações do produto

1. Marca/Modelo: Bolaisi Z41H/W-10P/16P/25P/40P/64P

2. Material do corpo: aço fundido WCB / aço inoxidável 304 ou 316 (alta temperatura e resistente à corrosão)

3. Diâmetro nominal: DN15–DN1200

4. Tipo de vedação: vedação macia de PTFE ou vedação rígida metal-metal

5. Classificação de pressão: PN10/PN16/PN25/PN40/PN64

6. Direção do fluxo: Fluxo bidirecional; portão em cunha fornece vedação bidirecional

7. Tipo de conexão: flange padrão GB ou flange padrão ANSI

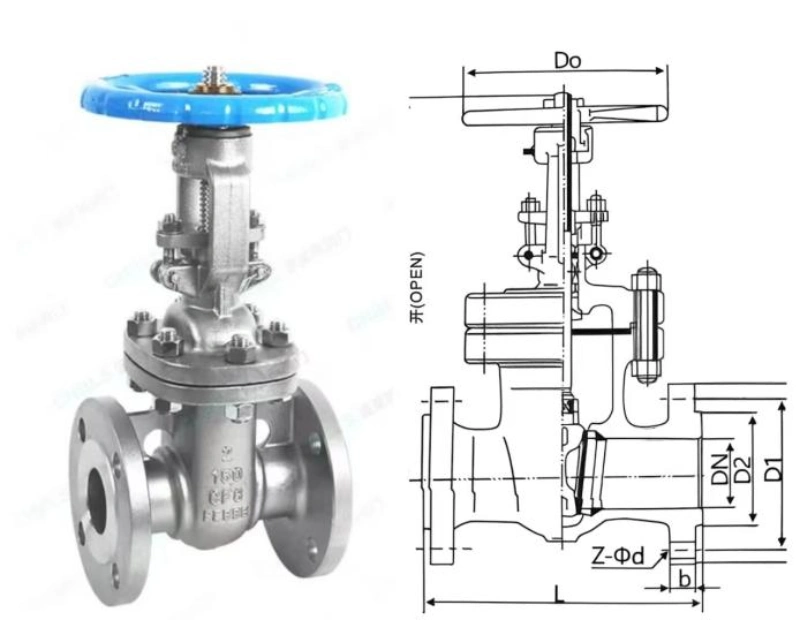

8. Estrutura da válvula: Válvula de gaveta direta de disco duplo tipo cunha

9. Meios aplicáveis: Água limpa, óleo, gás natural, vapor de alta temperatura, fluidos levemente corrosivos

10. Temperatura operacional: vedação macia≤150°C; selo duro de metal≤425°C

11. Método de atuação: Operação manual padrão; engrenagem sem-fim opcional, atuadores pneumáticos ou elétricos disponíveis

12. Princípio de abertura/fechamento: A haste levanta o portão para abertura total; abaixa a comporta para fechamento completo da tubulação; sem perda de estrangulamento

Cenários de aplicação

Setor Industrial: Petróleo, processamento químico, geração de energia, metalurgia e transmissão de gás natural; usado para controle de fluxo (liga/desliga) de vapor, óleo, ácidos/álcalis, gás combustível, etc.

Municipal e Civil: Abastecimento urbano de água, tratamento de esgoto e sistemas HVAC; usado para desligar o fluxo de água ou vapor.

Condições Especiais de Operação: Tubulações de alta temperatura/alta pressão, meios contendo partículas, meios altamente corrosivos, tubulações de transmissão de longa distância, etc.

Guia de seleção Diâmetro Nominal

Tamanhos padrão: DN15–DN600; tamanhos personalizados disponíveis para DN700–DN1200.

Pressão Nominal

Mais comuns: PN10, PN16, PN25, PN40; Aplicações de alta pressão: PN64. Não use válvulas de baixa pressão para aplicações de alta pressão.

Padrão de flange

Vapor geral, tratamento de água, projetos padrão→ RF (face elevada)

Alta pressão, prevenção de explosão da junta→ FM (rosto feminino/masculino)

Meios químicos tóxicos ou perigosos→ TG (face macho e fêmea)

Alta temperatura/pressão, vapor superaquecido, óleo de transferência de calor→ RJ (face da junta do anel)

Material do corpo da válvula

WCB (Código C), por exemplo, Z41H-25C

Faixa de temperatura: -29°C a 425°C

Meios: Vapor saturado, óleo de transferência de calor, água circulante, diesel, óleo lubrificante, óleos não corrosivos

CF8 304 Aço Inoxidável (Código P), por exemplo, Z41W-16P

Temperatura: -20°C a 425°C

Meios: Águas residuais fracamente ácidas, meios de qualidade alimentar, água da torneira, fluidos químicos levemente corrosivos

CF3M Aço Inoxidável 316L (Código RL), por exemplo, Z41W-16RL

Temperatura: -20°C a 425°C

Meios: Meios contendo cloreto, água do mar, matérias-primas químicas ácidas/alcalinas fracas; resistência à corrosão superior em comparação com 304

Tipo de vedação

Z41H (vedação rígida metal-metal Cr13)

Superfície de vedação: Revestimento de aço inoxidável Cr13; resistência à temperatura≤425°C

Adequado para: Vapor, óleos e meios limpos e livres de partículas grandes

Melhor relação custo-desempenho; escolha preferida para projetos de engenharia térmica padrão. Z41Y (revestimento duro em liga Stellite)

Resistência superior ao desgaste, resistência a altas temperaturas e resistência à erosão; suporta temperaturas de até 550°C.

Aplicações recomendadas: Vapor superaquecido, óleo de transferência de calor, meios contendo poeira ou partículas de carbono e tubulações que requerem abertura/fechamento freqüentes.

O Z41Y é a escolha preferida para meios em pó e granulados, pois a superfície de vedação é altamente resistente ao desgaste.

Z41W (Superfície de vedação integral usinada diretamente do corpo da válvula)

O próprio material do corpo da válvula serve como superfície de vedação (comumente usado para válvulas de aço inoxidável 304/316).

Adequado apenas para meios limpos e corrosivos, livres de partículas duras; não recomendado para meios que contenham lodo ou poeira, pois podem facilmente arranhar a superfície de vedação.

Métodos de atuação

DN40–DN200: Volante manual (configuração padrão).

DN250 e maiores: Acionamento por engrenagem cônica recomendado para reduzir o torque de operação e facilitar a abertura/fechamento.

Para controle automatizado remoto: Podem ser instalados atuadores elétricos ou pneumáticos.

Serviço de pré-venda | Consulta Profissional e Seleção Sem Riscos

Serviço gratuito de seleção profissional: Combinamos com precisão os modelos de válvula com base no meio da tubulação, temperatura, pressão, condições operacionais, padrões de flange e cenários de aplicação do cliente, eliminando os riscos do projeto causados ​​pela seleção incorreta de modelo, material ou estrutura de vedação.

Orçamento preciso e planejamento de soluções: Calculamos os custos individualmente de acordo com os parâmetros do cliente, quantidades e requisitos de personalização, fornecendo orçamentos detalhados e soluções ideais—oferecendo preços transparentes e razoáveis, sem marcações arbitrárias ou cortes nos materiais.

Fornecimento de dados técnicos e documentos de qualificação: Fornecemos acesso pré-venda gratuito a desenhos de produtos, especificações dimensionais, detalhes de materiais, classificações de pressão/temperatura, qualificações de fábrica e capacidades de oficina, facilitando o início do projeto, envios de aprovação e registro de propostas.

Inspeção de amostras gratuitas, visitas à fábrica e inspeções de vídeo: Oferecemos suporte a análises de amostras, tours de vídeo on-line de linhas de produção e filmagens de oficinas em tempo real, permitindo que os clientes inspecionem toda a produção, testes de pressão e processo de controle de qualidade no local.

Serviço de vendas | Rastreamento ponta a ponta, qualidade rigorosa e controle de cronograma

Verificação de detalhes do pedido: verificação dupla de modelo, material, classificação de pressão, padrões, tipo de conexão, requisitos de embalagem e datas de envio para eliminar erros, omissões ou discrepâncias de parâmetros.

Acompanhamento e atualizações de produção: atualizações de fotos e vídeos em tempo real durante todo o processo—cobrindo programação, usinagem, montagem de válvula, ajuste de vedação e teste de pressão final—mantenha os clientes informados sobre o progresso da produção em todos os momentos.

Controle de qualidade abrangente e testes de pressão individuais: Cada válvula passa por testes hidrostáticos de casco 1,5x e testes de vedação de ar de baixa pressão antes de sair da fábrica; apenas unidades sem vazamento e sem falhas são armazenadas, garantindo o cumprimento rigoroso dos padrões de aceitação.

Embalagem de exportação padronizada:Uso de tratamentos antiferrugem, embalagens resistentes a impactos e paletes de madeira maciça ou caixas de madeira de exportação para evitar ferrugem, danos ou deformação durante o frete marítimo e a logística.

Pacote Completo de Documentação: Fornecimento simultâneo de contratos, faturas, listas de embalagem, relatórios de inspeção de qualidade, relatórios de testes de pressão, certificados de materiais e documentos de desembaraço aduaneiro. Todos os dados são verificados cruzadamente quanto à consistência, facilitando a reconciliação do cliente, contabilidade, desembaraço aduaneiro, descontos fiscais e aceitação do projeto.

Entrega no prazo: A programação de produção estabelecida garante entrega estável para pedidos de grande volume e personalizados; os horários são rigorosamente mantidos sem atrasos arbitrários.

Serviço Pós-Venda | Resposta rápida, garantia sem preocupações

Cobertura de garantia de longo prazo: Válvulas genuínas produzidas em fábrica vêm com garantia formal; reparo, substituição e suporte técnico gratuitos são fornecidos dentro do período de garantia para problemas não causados ​​por erro humano ou uso indevido operacional.

Resposta rápida 24 horas:consulta, resposta e resolução imediatas para dúvidas de instalação, mau funcionamento operacional ou problemas de compatibilidade de aplicativos—sem atrasos ou transferências.

Orientação de instalação e suporte técnico: Aconselhamento gratuito sobre métodos de instalação, precauções de uso e procedimentos de manutenção para garantir a operação correta (por exemplo, proibição estrita de estrangulamento para válvulas gaveta, explicações sobre adequação a altas temperaturas para válvulas com vedação rígida, etc.).

Tratamento adequado de questões pós-venda: Verificação, substituição ou retificação imediata em caso de danos no transporte, defeitos do produto ou problemas de compatibilidade, garantindo a boa aceitação dos projetos dos clientes e pedidos de exportação. Suporte pós-venda abrangente para comércio de exportação: Ajudamos clientes estrangeiros com consultas de desembaraço aduaneiro, envio de documentos e coordenação do porto de destino para garantir o bom atendimento de pedidos internacionais.

Por que escolher válvulas de gaveta padrão Bolaisi GB?

Você está procurando uma válvula de corte padrão GB que apresente um grande diâmetro, baixa resistência ao fluxo, resistência a altas temperaturas e compatibilidade com automação? Escolha a válvula gaveta da série Bolaisi Z41. Construídas usando processos avançados de fundição de aço inoxidável e validadas através de extensos testes de tubulações sob diversas condições operacionais, essas válvulas passam por um rigoroso controle de qualidade em todas as fases. Como fornecedor profissional de válvulas industriais, oferecemos uma solução completa com uma gama completa de especificações e classificações de pressão—cobrindo tamanhos de tubos de DN15 a DN1200—tornando o desligamento da tubulação principal mais seguro e sem preocupações de manutenção. Ao escolher as válvulas gaveta padrão Bolaisi GB, você ganha quatro vantagens principais: resistência de fluxo ultrabaixa, vazamento zero bidirecional, resistência a altas temperaturas e fácil integração de automação.

FAQ (Perguntas Frequentes)

Q1: As válvulas gaveta podem ser usadas para regular o fluxo ou operar em uma posição parcialmente aberta por longos períodos?

R: As válvulas gaveta são projetadas para serviço de fechamento totalmente aberto/totalmente fechado; não é recomendado usá-los para estrangulamento (abertura parcial). A abertura parcial prolongada expõe a superfície de vedação da comporta à erosão fluida em alta velocidade, levando ao rápido desgaste da vedação e vazamento interno. Para regulação de fluxo, são recomendadas válvulas globo ou válvulas de controle.

Q2: Que tipo de vedação deve ser selecionada para alta temperatura (400°C) tubulações de vapor?

A: Para temperaturas de vapor superiores a 150°C, devem ser usadas válvulas de gaveta com vedação rígida metal-metal. Para água, gás ou óleo em temperatura ambiente, as vedações macias de PTFE são adequadas e mais econômicas.

Q3: Os corpos das válvulas de aço fundido WCB podem ser usados ​​para água do mar ou meios com alto teor de íons cloreto?

R: O aço carbono WCB é adequado apenas para água limpa, vapor e óleo. Para ambientes corrosivos com altos níveis de íons cloreto—como água do mar ou processos de decapagem—são necessários corpos de válvula em aço inoxidável (304 ou 316).

Q4: Se ocorrer um leve vazamento na haste da válvula, a válvula deve ser removida da tubulação para reparo?

R: Não há necessidade de remover o corpo da válvula. Os reparos podem ser concluídos simplesmente afrouxando a sobreposta superior e substituindo a gaxeta flexível interna; o processo é simples e minimiza o tempo de inatividade.

Q5: Um atuador elétrico pode ser adaptado a uma válvula gaveta manual?

R: Sim. Como os corpos das válvulas apresentam hastes estendidas padronizadas, uma atualização de automação pode ser alcançada simplesmente combinando a válvula com um atuador elétrico ou pneumático com o torque apropriado—não há necessidade de substituir o próprio corpo da válvula.

Q6: Os flanges PN16 e PN25 podem ser acoplados?

R: Não é recomendado misturá-los. Flanges com diferentes classificações de pressão diferem em espessura, especificações de parafusos e padrões de suporte de pressão; misturá-los apresenta riscos de segurança, como vazamento de alta pressão ou deformação do flange. A seleção deve estar alinhada com a pressão de projeto do gasoduto.

Q7: Como resolver a dificuldade de operação de válvulas gaveta de grande diâmetro (DN600 e superiores)?

R: As válvulas gaveta de grande diâmetro vêm de fábrica com um mecanismo de engrenagem helicoidal para reduzir o torque necessário para operação manual; para projetos de automação, são instalados atuadores elétricos ou pneumáticos para permitir abertura e fechamento remotos com um toque.

Q8: Com que frequência as válvulas gaveta devem ser mantidas? As peças de desgaste precisam de substituição periódica?
