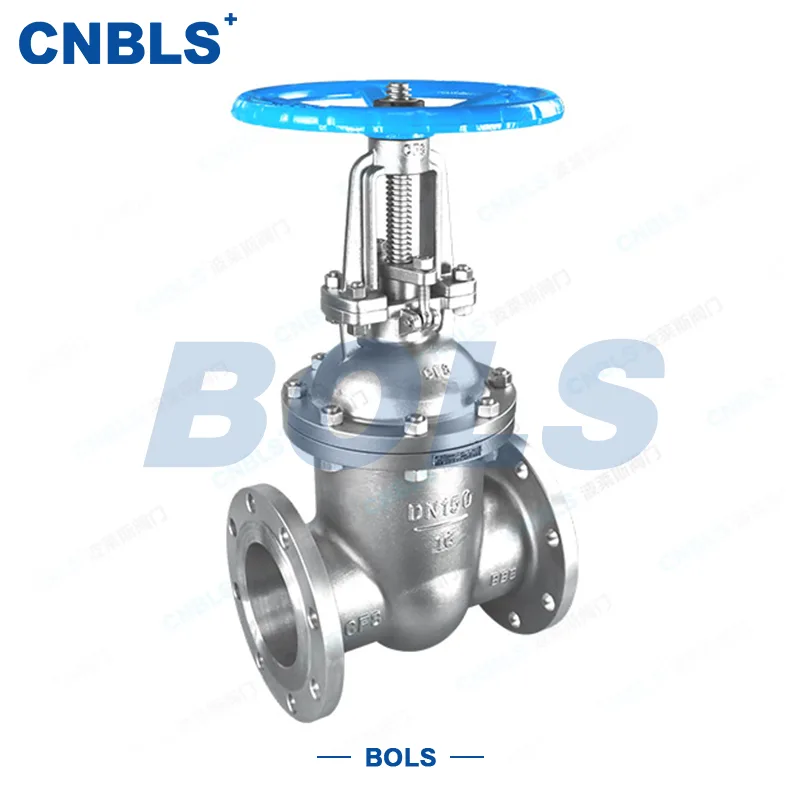

Válvula de gaveta de flange GB

A válvula gaveta GB Flange é uma válvula de corte industrial central com conexão de flange padrão nacional, que adota um membro de fechamento tipo portão para realizar a abertura e o fechamento total do meio de tubulação. Como uma válvula de controle liga-desliga convencional em sistemas de transmissão de fluidos industriais, ela é estritamente projetada para operação de abertura total/fechamento total e não é adequada para regulação de fluxo ou condições de estrangulamento.

Possui um canal de fluxo direto com resistência a fluidos extremamente baixa, operação estável sob condições de trabalho de média e alta pressão, média e alta temperatura e tem as principais vantagens de estrutura simples, instalação e manutenção convenientes e circulação bidirecional confiável e desempenho de vedação. A válvula consiste em componentes principais, incluindo corpo da válvula, castelo da válvula, gaveta, haste da válvula, porca da haste da válvula, caixa de empanque, gaxeta, gaxeta, garfo e volante/atuador. Com excelente adaptabilidade a condições de trabalho complexas e vários meios, a válvula gaveta GB Flange é amplamente utilizada em petróleo, química, energia elétrica, engenharia municipal e outros campos industriais importantes.

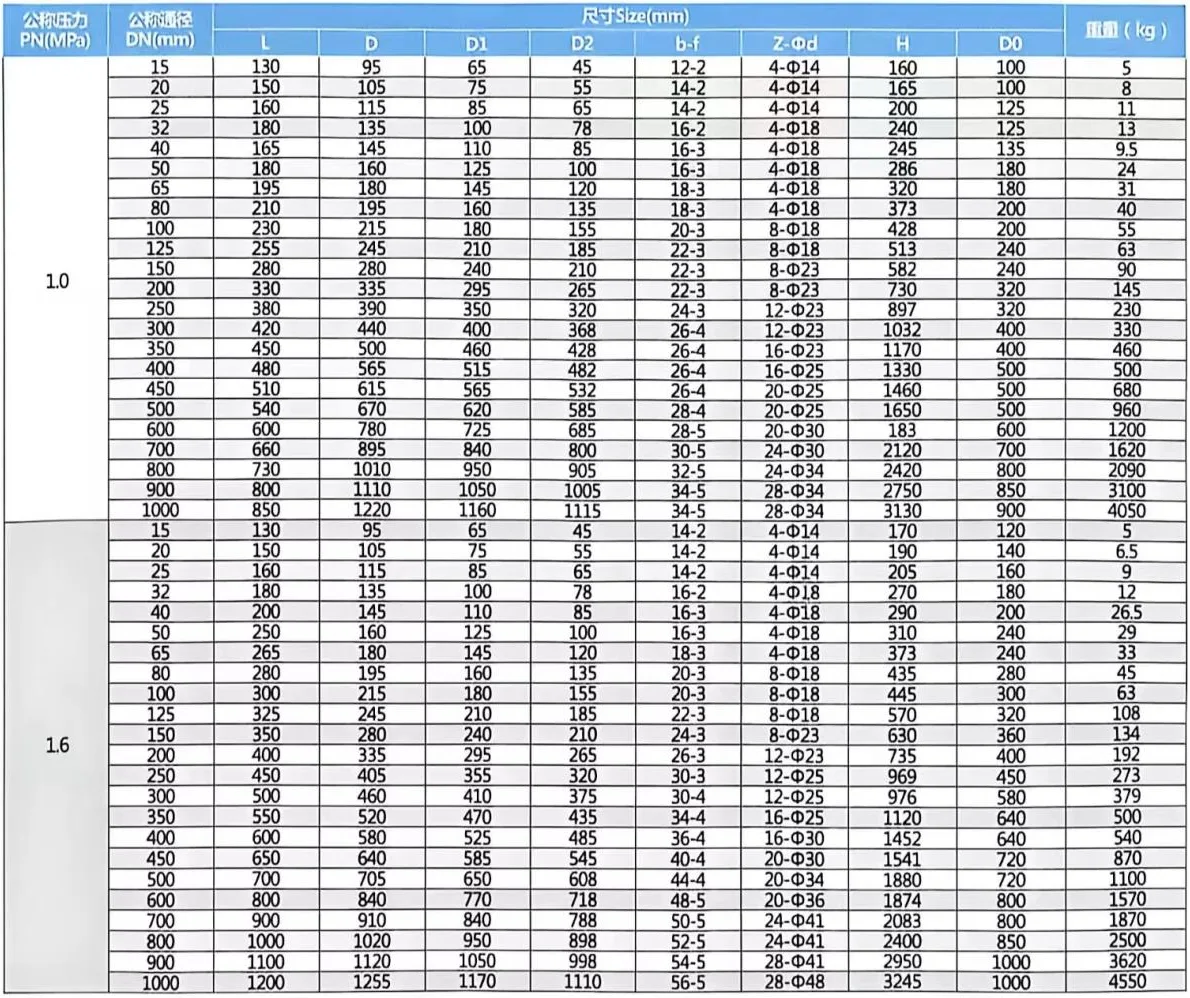

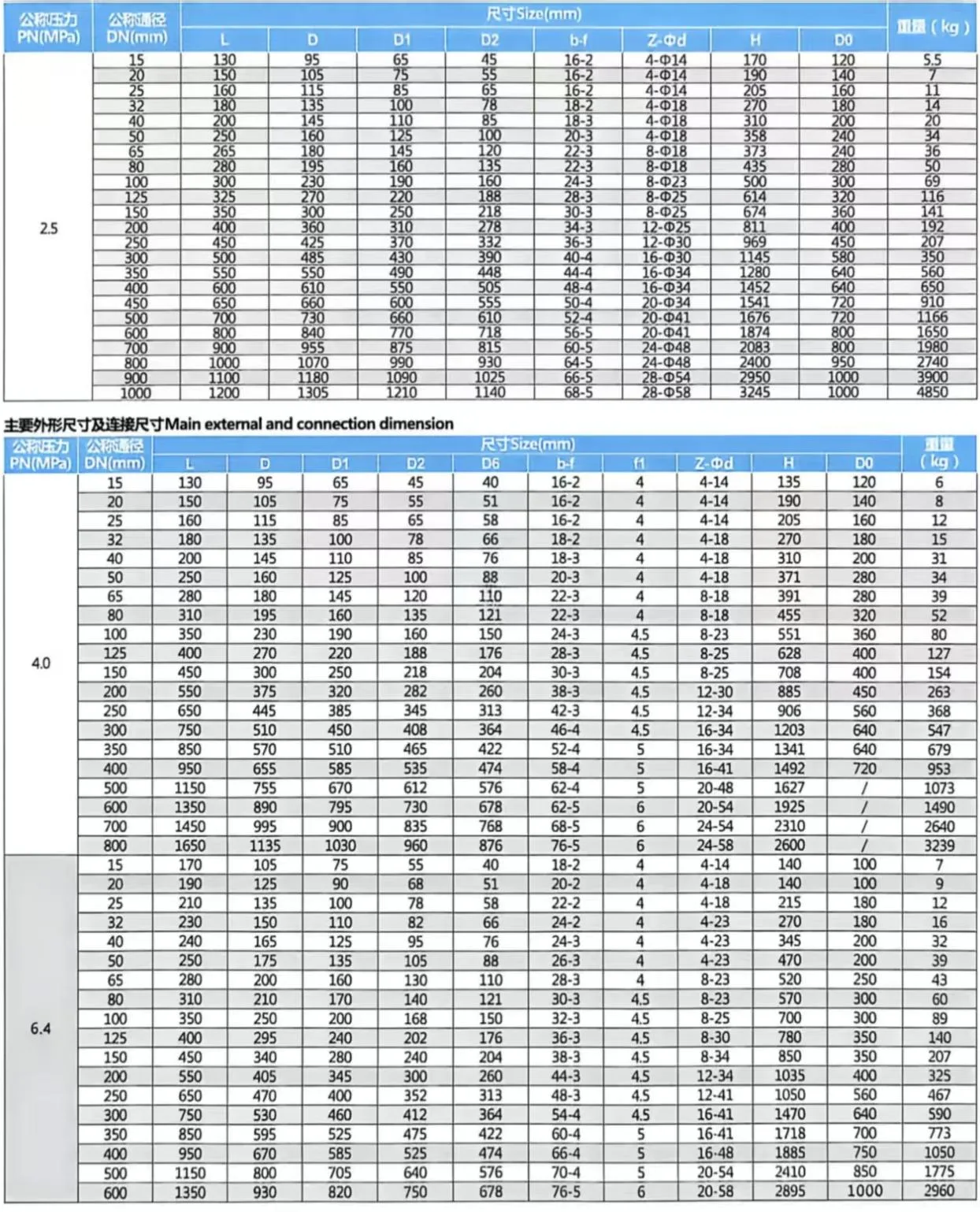

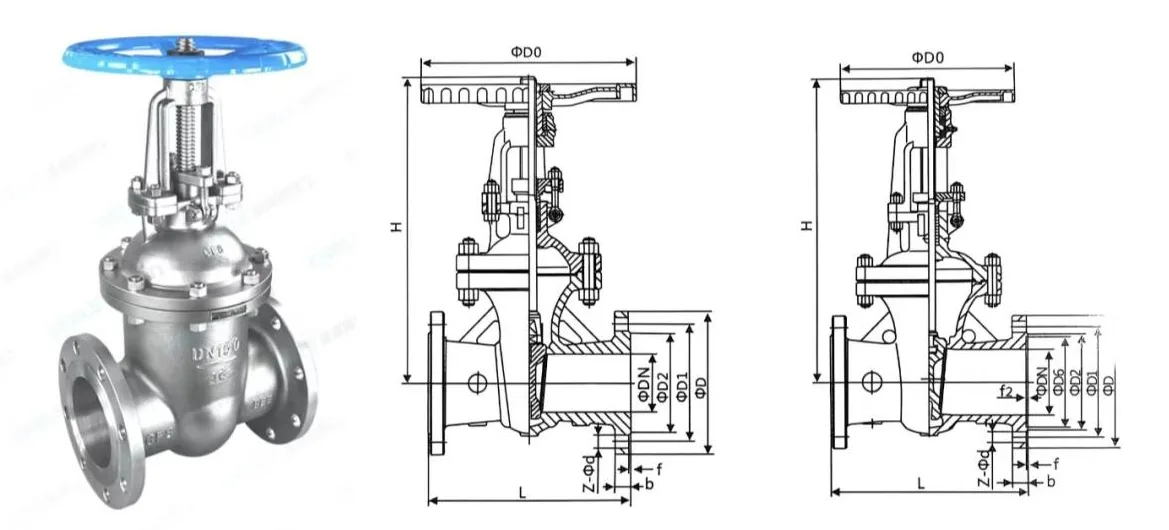

Especificações do produto

Princípio de funcionamento

O princípio de funcionamento da válvula gaveta GB Flange baseia-se no movimento de elevação vertical da comporta acionada pela haste da válvula para realizar a abertura e fechamento da tubulação, com lógica de operação detalhada como segue:

Processo de Abertura

Girar o volante faz com que a porca da haste da válvula gire, o que converte o movimento rotativo em movimento de elevação linear, fazendo com que a haste da válvula faça com que a comporta suba verticalmente. Quando a comporta é totalmente elevada para a posição completamente separada da superfície de vedação da sede da válvula, o canal de fluxo fica totalmente desobstruído e a válvula fica no estado totalmente aberta, realizando a circulação desimpedida do meio com perda mínima de pressão.

Processo de Fechamento

Girar o volante na direção reversa aciona a haste da válvula para abaixar a comporta verticalmente. Quando a comporta cai para a posição em que está totalmente encaixada na superfície de vedação da sede da válvula, o canal de fluxo médio fica completamente bloqueado. A pressão média da tubulação pode ajudar a pressionar a comporta firmemente contra a sede da válvula, formando uma vedação rígida confiável para prevenir efetivamente o vazamento do meio, e a válvula está no estado totalmente fechado.

Padrões de Aplicação

Principais cenários de aplicação

● Setor Industrial: Petróleo, engenharia química, energia elétrica, metalurgia, transmissão de gás natural, para controle on-off de vapor, derivados de petróleo, meios ácidos e alcalinos, gás e outros fluidos industriais.

● Sector Municipal e Civil: Sistemas urbanos de abastecimento de água, tratamento de esgotos, aquecimento, ventilação e ar condicionado (HVAC), para corte fiável do fluxo de água ou vapor.

● Condições Especiais de Trabalho: Tubulações de alta temperatura e alta pressão, tubulações com meios contendo partículas, meios corrosivos fortes, tubulações de transmissão de longa distância, etc.
