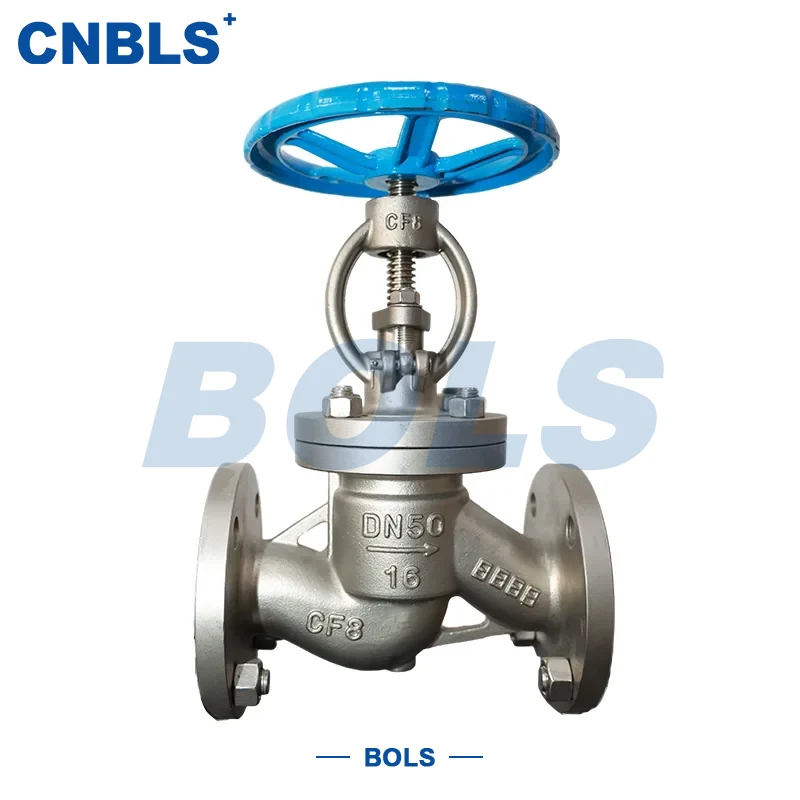

Válvulas globo de vácuo de aço inoxidável

As válvulas globo de vácuo de aço inoxidável são um equipamento essencial indispensável para fechamento e regulação em sistemas de vácuo. Seu principal princípio de funcionamento é conduzir o disco para cima e para baixo através da haste da válvula, realizando um controle liga-desliga preciso da tubulação de vácuo, evitando fundamentalmente a infiltração externa de gás e garantindo um vácuo estável do sistema.

A válvula é totalmente fabricada em aço inoxidável com estrutura exclusiva projetada para as válvulas de vácuo da série NKJ. As superfícies de vedação adotam tecnologia de revestimento duro de liga dura, que pode suportar de forma estável temperaturas alternadas altas e baixas, corrosão média e impacto de pressão em ambientes de vácuo. Todos os processos de produção cumprem rigorosamente os padrões técnicos relevantes para válvulas de vácuo, tornando-as adequadas para diversos cenários industriais e laboratoriais com requisitos rígidos de vácuo.

Como um componente chave de suporte dos sistemas de vácuo, o desempenho de vedação e a estabilidade estrutural das Válvulas Globo de Vácuo de Aço Inoxidável determinam diretamente a eficiência operacional e a segurança do sistema.

Principais recursos do produto

Excelente desempenho de vedação

Adota vedação rígida de metal (revestimento de liga dura) com embalagem especial de vedação a vácuo. Taxa de vazamento de vácuo ≤ 1×10⁻¹⁰ Pa·m³/s, em conformidade com JB/T 6446. Adequado para condições de alto vácuo (10⁻³ Pa) e ultra-alto vácuo (10⁻⁷ Pa), eliminando vazamento de gás.

Configuração de material durável

Os componentes principais, incluindo corpo, castelo e haste, são feitos de aço inoxidável 304, 316 e aço inoxidável endurecido por precipitação 17-4PH, em conformidade com GB/T 1220 e ASTM A182. Excelente resistência à corrosão e ao desgaste para uso a longo prazo em ambientes de vácuo complexos.

Forte adaptabilidade

Suporta conexão flangeada (flange de vácuo GB/T 6070, flange padrão GB/T 9113) e conexão soldada (opcional). O caminho de fluxo direto reduz a resistência ao fluxo. A estrutura externa do parafuso permite a observação direta do status da válvula para fácil operação.

Múltiplas opções de atuação

Disponibilidade de atuação manual (volante com indicação de escala) ou elétrica (multivoltas, à prova de explosão Exd II BT4). Tipo elétrico para controle remoto e operação em alta frequência; tipo manual para sistemas pequenos e uso de baixa frequência.

Compatível e confiável

Projetado e fabricado em estrita conformidade com GB/T 12235, JB/T 6446 e outros padrões nacionais e industriais. Passou no teste de pressão da carcaça, teste de vedação a vácuo e outras inspeções. Cada válvula atende aos requisitos de segurança para sistemas de vácuo.

Aplicativos

Com excelente desempenho de vedação a vácuo e durabilidade do material, as válvulas globo a vácuo de aço inoxidável são amplamente utilizadas em campos com requisitos rígidos de vácuo:

● Eletrônicos e Semicondutores: Controle de tubulação de vácuo na fabricação e embalagem de chips, garantindo alto vácuo e limpeza.

● Indústria Fotovoltaica: Sistemas de vácuo para revestimento e processamento de pastilhas de silício, melhorando a eficiência de conversão.

● Revestimento a Vácuo: Equipamento de revestimento óptico e de hardware, mantendo vácuo estável para revestimento uniforme.

● Metalurgia a Vácuo: Fusão e recozimento a vácuo, resistindo à alternância de temperatura e garantindo pureza.

● Laboratório e Pesquisa: Vários dispositivos de teste de vácuo, cobrindo vácuo baixo, médio, alto e ultra-alto.

Parâmetros técnicos principais

Padrões de design e fabricação

Materiais Componentes

Diretrizes de seleção

1. Nível de vácuo: Garanta uma taxa de vazamento ≤1×10⁻¹⁰ Pa·m³/s para sistemas de vácuo ultra-alto.

2.Material: 304 para serviços gerais; 316 para meios ligeiramente corrosivos.

3.Conexão: flange de vácuo GB/T 6070 preferida; soldagem para condições especiais.

4.Atuação: Manual para sistemas de pequena/baixa frequência; elétrico para uso remoto/de alta frequência.

5.Temperatura: Confirme se a faixa de temperatura cobre as condições de trabalho; fortalecer a embalagem para ciclos térmicos frequentes.

Operação e Manutenção

1.Pré-instalação: Limpe completamente o interior e as superfícies de vedação para evitar contaminação.

2.Instalação: Utilize juntas de vácuo (cobre, PTFE); aperte os parafusos na diagonal.

3.Operação: Abra/feche lentamente para evitar choque de pressão.

4.Inspeção: Monitore o vácuo regularmente; verifique o movimento da haste e as superfícies de vedação.

5.Manutenção: Trabalhe somente após a ventilação para a atmosfera; use apenas embalagens a vácuo.

6. Armazenamento de longo prazo: Verifique se há apreensão e realize o teste de vedação a vácuo antes de reutilizar.

Como dispositivo de fechamento central para sistemas de vácuo, a estabilidade e a estanqueidade desta válvula afetam diretamente a eficiência do sistema e a qualidade do produto. Todas as válvulas são totalmente testadas e podem ser personalizadas para atender a requisitos específicos de vácuo.
