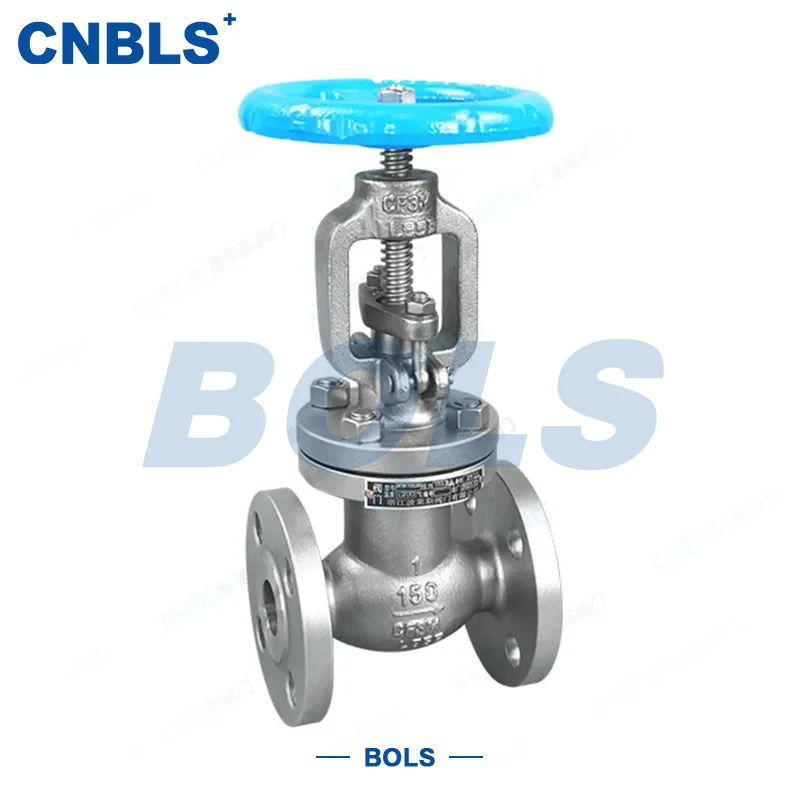

Válvulas globo flangeadas de aço inoxidável ANSI
Bolaisi representa qualidade confiável, desempenho estável e longa vida útil em válvulas industriais. Somos um fabricante e fornecedor profissional de válvulas globo flangeadas de aço inoxidável ANSI, com produção avançada e controle de qualidade rigoroso seguindo os padrões API 602, ASME B16.34 e API 598. Esta válvula apresenta ampla pressão, temperatura e adaptabilidade média, forte resistência à corrosão e excelente vedação. Apoiamos soluções customizadas e serviços de atacado para atender às diferentes demandas de projetos.
Bolaisi representa qualidade confiável, desempenho estável e longa vida útil em válvulas industriais. Somos um fabricante e fornecedor profissional de válvulas globo flangeadas de aço inoxidável ANSI, com produção avançada e controle de qualidade rigoroso seguindo os padrões API 602, ASME B16.34 e API 598. Esta válvula apresenta ampla pressão, temperatura e adaptabilidade média, forte resistência à corrosão e excelente vedação. Apoiamos soluções customizadas e serviços de atacado para atender às diferentes demandas de projetos.
Parâmetros Técnicos
|
Item de parâmetro |
Valor do parâmetro |
|
Modelo Básico |
Válvula globo flangeada de aço inoxidável ANSI (por exemplo, API 602 J41W/H, J941W/H tipo ANSI) |
|
Diâmetro Nominal |
NPS 1/2 ~ NPS 12 (DN15 ~ DN300) |
|
Pressão Nominal |
Classe 150, 300, 600, 900, 1500, 2500 (ASME B16.34) |
|
Material do corpo da válvula |
ASTM A182 F304, F316, F304L, F316L |
|
Material do núcleo da válvula |
Material corporal correspondente; aço inoxidável com revestimento Stellite (ASTM A417); aço inoxidável com revestimento de liga dura (API 602) |
|
Material de superfície de vedação |
H: Liga dura; W: Material do corpo; F: PTFE (ASTM D1710); Y: Liga de estelite (ASTM A417) |
|
Tipo de conexão |
Flangeado (RF, RTJ, FF); ASME B16.5, ASME B16.47 |
|
Tipo de atuação |
Manual (volante, API 602); Elétrico (multivoltas, NEMA 4/4X); Pneumático (ação dupla/simples); Engrenagem cônica |
|
Temperatura aplicável |
H/Y/W: -29°C ~ +425°C; F: -29°C ~ +200°C (ASME B16.34) |
|
Meio aplicável |
Água, vapor, óleo, gás natural, GLP, meios de processo, meios químicos corrosivos (API 602) |
|
Desempenho de vedação |
Vedação metálica: API 598 Classe IV; Selo macio: API 598 Classe VI |
|
Pressão de teste do casco |
1,5 × Pressão Nominal (API 598) |
|
Pressão de teste de vedação |
1,1 × Pressão Nominal (API 598) |
Atributos principais
|
Categoria |
Especificação |
|
Classe de Pressão |
Classe 150/300/600/900/1500/2500 |
|
Conexão flangeada |
RF (face elevada), RJ (junta de anel), FF (face plana) |
|
Tipo de estrutura |
OS&Y (parafuso externo e garfo), NRS (haste não ascendente), canal de fluxo direto |
|
Tipo de vedação |
Vedação rígida de metal, vedação macia |
Materiais Componentes
Os componentes das válvulas globo flangeadas de aço inoxidável ANSI atendem aos padrões dos EUA, proporcionando excelente resistência à corrosão, resistência ao desgaste e vedação.
|
Componente |
Especificação de materiais |
|
Corpo da válvula / castelo |
ASTM A351 CF8 (304), CF8M (316), CF3 (304L), CF3M (316L) |
|
Haste da válvula |
AISI 304, AISI 316, 17-4PH |
|
Núcleo/assento da válvula |
Sobreposição de Stellite, vedação do corpo, vedação macia de PTFE |
|
Embalagem de glândula |
PTFE, grafite flexível, grafite trançado |
|
Parafuso / Porca |
ASTM A193 B8/B8M |
Padrões de design e fabricação
● Projeto da válvula globo: API 602, ANSI/ASME B16.34
● Dimensões face a face: ANSI/ASME B16.10
● Dimensões do flange: ANSI/ASME B16.5, ANSI/ASME B16.47
● Classificações de pressão-temperatura: ANSI/ASME B16.34
● Teste e inspeção: API 598
● Instalação: ASME B16.5, ASME B31.3
Introdução do produto
As válvulas globo flangeadas de aço inoxidável ANSI são um dispositivo essencial de regulação e fechamento em sistemas de tubulação industrial. Ela controla o fluxo e fornece estrangulamento preciso levantando o disco através da haste da válvula.
Feita de aço inoxidável de alta resistência à corrosão com extremidades flangeadas, a válvula é fabricada estritamente de acordo com os padrões americanos. Possui vedação confiável, regulação estável e fácil manutenção, amplamente utilizada nas indústrias de petróleo, química, GNL, energia, farmacêutica e de tratamento de água.
Como uma válvula totalmente compatível com o padrão americano, ela pode ser personalizada em estrutura, material e atuação para atender a diversos requisitos de aplicação, fornecendo uma solução confiável para sistemas de tubulação industrial.
Pontos de seleção
1.Pressão e temperatura: Combine a pressão de trabalho e a temperatura de acordo com ASME B16.34.
2.Material: Selecione 304 (CF8), 316 (CF8M) ou aço inoxidável de carbono ultrabaixo com base em corrosividade média.
3.Seal & Flange: Use vedação rígida de metal e flange RJ para serviço de alta pressão, alta temperatura ou contendo partículas; use RF ou FF para serviços gerais.
4.Estrutura: OS&Y para indicação de posição clara e fácil manutenção; NRS para instalação com espaço limitado.
5.Atuação: Elétrica ou pneumática para operação remota/de alta frequência (padrão dos EUA à prova de explosão); manual para operação local de baixa frequência.
