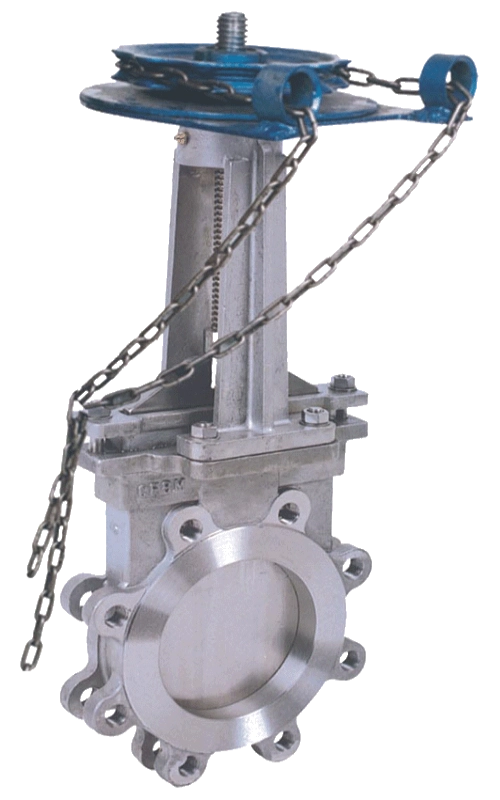

Válvulas de guilhotina de wafer de roda dentada de aço inoxidável

A válvula de guilhotina wafer com roda dentada de aço inoxidável PZL73H é uma válvula de corte especialmente projetada para o transporte de meios contendo impurezas. Ele apresenta um design acionado por roda dentada com uma porta tipo faca afiada. Ao girar a roda dentada para levantar ou abaixar a haste da válvula, ela pode cortar com eficiência partículas sólidas e impurezas fibrosas no meio quando fechada, evitando fundamentalmente o bloqueio da tubulação.

A válvula é totalmente feita de aço inoxidável 304/316 com excelente resistência à corrosão, adequada para condições de trabalho corrosivas e de baixa a média pressão envolvendo meios de alta viscosidade e contendo impurezas. Possui estrutura compacta, peso leve e operação que economiza mão de obra, tornando-o especialmente ideal para espaços de instalação estreitos e cenários que exigem alto torque de operação manual.

É amplamente utilizado em tubulações de médio e grande porte em indústrias como tratamento de águas residuais, rejeitos de minas, celulose de fabricação de papel, pó de material de construção, etc. Com desempenho confiável, as válvulas de guilhotina wafer de roda dentada de aço inoxidável PZL73H se tornaram o equipamento de fechamento preferido para tubulações de mídia contendo impurezas em vários setores.

Parâmetros técnicos principais

Atributos principais

● Tipo de estrutura: Disco de guilhotina em forma de faca, parafuso externo e garfo, design face a face curto, economizando espaço de instalação e adequado para condições de trabalho estreitas.

● Tipo de conexão: Conexão wafer, em estrita conformidade com o padrão GB/T 12221 para instalação de válvula wafer, fácil de instalar sem espaço extra grande, reduzindo o custo de construção da tubulação.

● Tipo de vedação: Vedação metálica rígida, revestimento de liga dura nas superfícies de vedação do disco de comporta e da sede, desempenho de vedação estável, resistente à erosão causada por meios com partículas duras, vida útil prolongada.

● Tipo de operação: Acionamento por roda dentada, torque amplificado por transmissão por corrente, operação manual que economiza trabalho, resolvendo a dificuldade de operação manual para válvulas de grande diâmetro.

● Material do corpo: Aço inoxidável (304/316), excelente resistência à corrosão, adequado para meios com diferentes níveis de corrosão e uso prolongado em condições altamente corrosivas.

● Característica do canal de fluxo: Canal reto de passagem total, sem resistência ao estrangulamento, fluxo suave do meio, forte capacidade anti-entupimento, evitando o acúmulo de impurezas que afetam a operação da válvula.

Interpretação do modelo

Cada letra e número no modelo PZL73H tem um significado claro, ajudando os compradores a identificar rapidamente as especificações e atender aos requisitos com precisão:

● P: Descarga de escória / Estrutura em forma de faca, claramente marcada como válvula guilhotina, especialmente projetada para meios contendo impurezas.

● Z: Válvula Gaveta, define a categoria principal da válvula.

● L: Sprocket Drive, indica o modo de operação, destacando a vantagem de economia de trabalho.

● 7: Conexão Wafer, define o tipo de conexão de instalação para instalação geral de wafer.

● 3: Parafuso e Garfo Externos, marca o tipo de estrutura para manutenção conveniente após a instalação.

● H: Face da sede revestida com liga dura, mostra o processo da superfície de vedação, destacando a confiabilidade da vedação.

Materiais Componentes

Os componentes principais das válvulas de guilhotina wafer de roda dentada de aço inoxidável são estritamente selecionados quanto à resistência à corrosão, resistência ao desgaste e vida útil:

● Corpo da Válvula / Estrutura da Placa da Válvula: Aço inoxidável 304/316, de alta resistência e resistência à corrosão, opcional conforme corrosividade média.

● Disco de guilhotina: Substrato de aço inoxidável + revestimento de Stellite, dureza da borda ≥ HRC 55, alta afiação para cortar impurezas sólidas de forma eficiente, resistente ao desgaste e à erosão.

● Sede da válvula: Aço inoxidável com revestimento de liga dura, especialmente para meios de partículas duras, superfície de vedação resistente ao desgaste garantindo vedação estável a longo prazo.

● Haste da válvula: aço inoxidável 304, superfície cromada, maior resistência ao desgaste e à corrosão, evitando ferrugem e emperramento durante o uso prolongado.

● Gaxeta: Gaxeta flexível de grafite, resistente a altas temperaturas e corrosão, excelente vedação para evitar vazamentos.

● Roda / Corrente: Aço inoxidável, adequado para uso prolongado em condições corrosivas, não enferruja ou danifica facilmente, garantindo uma transmissão estável.

Padrões de design e fabricação

Toda a produção atende às normas nacionais e industriais com rigoroso controle de qualidade:

● Projeto geral de válvulas guilhotina: JB/T 8528, CJ/T 282

● Dimensões de conexão do wafer: GB/T 12221

● Peças de transmissão da roda dentada: GB/T 1243

● Classificações de pressão-temperatura: GB/T 12224

● Teste e inspeção de válvula: GB/T 13927, JB/T 9092

● Material de aço inoxidável: ASTM A182

Seleção e Instalação e Pontos de Manutenção

Pontos de seleção

● Para meios altamente corrosivos (pasta ácida-alcalina), o aço inoxidável 316 é o preferido; O aço inoxidável 304 pode ser usado para meios gerais contendo partículas para reduzir custos e garantir estabilidade.

● Para válvulas de grande diâmetro (DN ≥ 500), recomenda-se uma roda dentada de alta relação 1:10 para reduzir ainda mais o esforço de operação manual.

Pontos de instalação

● Mantenha-se coaxial com os flanges da tubulação, aperte os parafusos de forma simétrica e uniforme para evitar deformação e vazamento do corpo.

● Reserve espaço de rotação suficiente no lado de operação da roda dentada para um movimento suave.

● Limpe impurezas e escórias de soldagem na tubulação antes da instalação; instale filtros a montante e a jusante para melhor proteção.

Pontos de Manutenção

● Lubrifique regularmente a roda dentada e a corrente para evitar ferrugem e emperramento.

● Abra e feche a válvula periodicamente em condições contendo impurezas para limpar a escória acumulada entre o disco e a sede, mantendo a vedação e a flexibilidade de operação.

Vantagem do produto

As válvulas de guilhotina wafer com roda dentada de aço inoxidável PZL73H apresentam construção totalmente em aço inoxidável, guilhotina de alta eficiência e acionamento de roda dentada que economiza trabalho, combinando perfeitamente com aplicações contendo impurezas e altamente corrosivas. Compactos, fáceis de instalar e manter, eles resolvem com eficácia os problemas do setor, como bloqueio de tubulações, operação difícil e vazamento de vedação. Eles são amplamente utilizados em tubulações de médio e grande porte em todos os setores e servem como uma solução de fechamento confiável para sistemas de meios que contêm impurezas.
