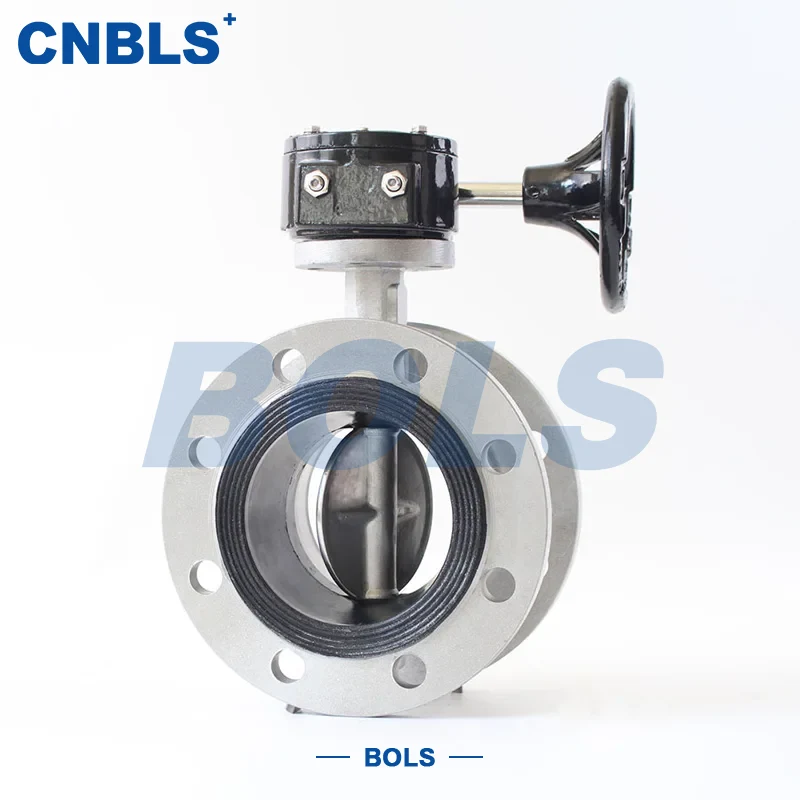

Válvulas borboleta de metal com vedação rígida tipo wafer acionadas por engrenagem helicoidal de aço inoxidável

A válvula borboleta de metal com vedação rígida do tipo wafer, acionada por engrenagem helicoidal D373H de aço inoxidável, é uma válvula borboleta industrial projetada para condições de trabalho médias-altas, altas temperaturas e médias complexas. Adotando a estrutura de deslocamento triplo da série D373, combinada com um mecanismo de transmissão de engrenagem helicoidal e conexão tipo wafer, a válvula garante confiabilidade de vedação enquanto equilibra o espaço de instalação e a estabilidade operacional.

O produto usa aço inoxidável (304, 316, 304L, 316L, 2205 aço inoxidável duplex, etc.) como material principal, e o par de vedação adota uma estrutura metálica selada, que pode se adaptar a condições de trabalho como alta temperatura, meios corrosivos e contendo partículas por um longo tempo. Acionado por um volante de engrenagem helicoidal, ele realiza abertura/fechamento suave e ajuste preciso da válvula, sendo especialmente adequado para sistemas de tubulações de médio e grande calibre (DN ≥ 200mm).

Em indústrias como petroquímica, energia elétrica, metalurgia, indústria química de carvão e tratamento de água, esta válvula borboleta de aço inoxidável tipo wafer com vedação rígida de metal acionada por engrenagem helicoidal é frequentemente usada para fechamento ou regulação de seções principais de tubulações e é particularmente adequada para sistemas com altos requisitos de segurança e estabilidade.

Recursos estruturais e de design

1. Estrutura de metal com vedação rígida tripla

A válvula adota um design de deslocamento triplo, que permite que o disco borboleta se desengate rapidamente da sede da válvula durante a abertura e o fechamento, reduzindo o atrito na superfície de vedação:

● Menor torque de abertura e fechamento

● Desgaste significativamente reduzido na superfície de vedação

● Não é propenso a gripagem sob condições de alta temperatura

A estrutura de vedação metal-metal apresenta sedes de válvula metálicas e discos borboleta, que são usinados com precisão e lapidados para manter um desempenho de vedação estável sob condições de alta temperatura e alta pressão.

2. Projeto do corpo da válvula tipo wafer

O corpo da válvula é integralmente fundido em aço inoxidável e a estrutura de conexão tipo wafer possui as seguintes características:

● Não é necessária flange independente, estrutura compacta

● Espessura de instalação pequena, economizando espaço na tubulação

● Compatível com sistemas de flange padrão GB/ANSI

● Facilita a renovação e substituição de manutenção de tubulações existentes

Este projeto pode efetivamente reduzir o peso total e o custo de instalação em sistemas de médio e grande calibre.

3. Mecanismo de transmissão de engrenagem helicoidal

A transmissão por engrenagem helicoidal é um dos principais métodos de operação da válvula, com as seguintes vantagens:

● Grande relação de transmissão, operação que economiza trabalho

● Processo estável de abertura e fechamento, permitindo ajuste fino

● Excelente desempenho de travamento automático, posicionamento confiável

● Adequado para regulação de alta frequência e condições de trabalho de alto torque

Em sistemas com DN≥200mm ou condições de alta pressão, a transmissão por engrenagem helicoidal pode melhorar significativamente a segurança operacional e a controlabilidade, o que é uma razão importante pela qual esta válvula borboleta de metal com vedação rígida tipo wafer acionada por engrenagem helicoidal de aço inoxidável é amplamente adotada.

Parâmetros Técnicos

Instruções de configuração de material para aço inoxidável

Materiais dos principais componentes que suportam pressão

Uma combinação razoável de materiais pode efetivamente prolongar a vida útil da válvula, o que também é um foco importante na seleção de engenharia.

Aplicativos

Esta série de válvulas é usada principalmente nas seguintes condições de trabalho e indústrias:

● Indústria petroquímica: tubulações para produtos petrolíferos de alta temperatura e meios corrosivos

● Sistema de energia: vapor principal e sistemas de vapor superaquecido

● Indústria metalúrgica: gases de combustão de alta temperatura e gases contendo poeira

● Indústria química de carvão: gás de síntese e meios contendo enxofre

● Tratamento de água: água de alta temperatura e água circulante industrial

Nesses cenários, essas válvulas borboleta de metal com vedação rígida do tipo wafer, acionadas por engrenagem helicoidal de aço inoxidável, geralmente realizam tarefas importantes de fechamento ou regulação, onde alta confiabilidade é necessária.

Notas de seleção e uso

1.Selecione materiais de aço inoxidável apropriados, como 304/316/2205, de acordo com a corrosividade média.

2. Certifique-se de que a resistência do parafuso corresponda à espessura do flange da estrutura do tipo wafer.

3. Preste atenção à resistência à temperatura da graxa lubrificante na caixa de engrenagens sem-fim sob condições de trabalho em alta temperatura.

4.Para meios contendo partículas, priorize a solução de disco borboleta com soldagem de sobreposição de liga Stellite.

Resumo

A válvula borboleta de metal com vedação rígida do tipo wafer, acionada por engrenagem helicoidal D373H de aço inoxidável, foi otimizada em projeto estrutural, configuração de material e modo de transmissão para condições de trabalho médias-altas, altas temperaturas e médias complexas. Seu desempenho de vedação estável, características operacionais confiáveis ​​e método de instalação compacto tornam esta válvula borboleta de aço inoxidável com vedação rígida tipo wafer, acionada por engrenagem helicoidal, um dos tipos de válvula comumente usados ​​em sistemas de tubulação em vários setores.
