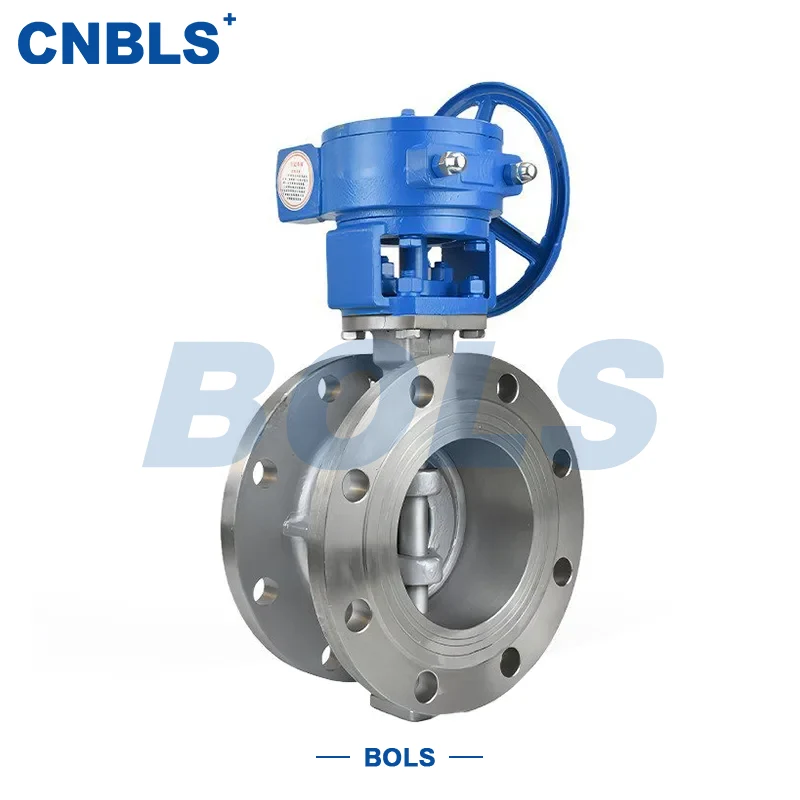

Válvulas borboleta de vedação rígida de metal tipo wafer com alça de aço inoxidável

A válvula borboleta de vedação rígida de metal tipo wafer de aço inoxidável D73H é uma válvula borboleta industrial construída principalmente em aço inoxidável e apresentando um design de deslocamento duplo. Ele integra uma alça de acionamento direto, conexão tipo wafer e estrutura metálica de vedação rígida, tornando-o adequado para aplicações de pressão média-baixa, alta temperatura e levemente corrosivas.

Ao girar manualmente a alavanca, a haste da válvula e o disco giram de forma síncrona para obter um fechamento confiável e uma regulação básica do fluxo. O design do corpo tipo wafer resulta em um perfil mais compacto, reduzindo o espaço de instalação e mantendo a resistência estrutural.

Em indústrias como petroquímica, sistemas de energia, metalurgia, tratamento de água e processamento de alimentos, as válvulas borboleta de vedação rígida de metal tipo wafer com alça de aço inoxidável são comumente usadas em sistemas de tubulação que exigem uma combinação de resistência à corrosão, resistência à temperatura e fácil instalação. É particularmente adequado para aplicações com espaço limitado e frequências operacionais moderadas.

Características estruturais e princípio de funcionamento

1. Estrutura de vedação rígida de metal com deslocamento duplo

A válvula adota um design de deslocamento duplo, permitindo que o disco se desengate rapidamente da sede durante a abertura e o fechamento, o que reduz significativamente o atrito e o desgaste. A vedação metal-metal mantém um desempenho estável mesmo sob alta temperatura, alta pressão ou em meios contendo vestígios de partículas, evitando problemas de envelhecimento e falha associados a vedações macias em ambientes de alta temperatura.

2. Acionamento direto da alça

A alça é rigidamente conectada à haste, proporcionando uma estrutura simples com caminho de transmissão curto e perda mínima de energia. Para válvulas de pequeno e médio porte, isso permite abertura/fechamento rápido e posicionamento confiável, atendendo às necessidades práticas da operação manual em campo.

3. Conexão tipo wafer

O corpo da válvula é fixado entre dois flanges de tubo por meio de parafusos passantes, eliminando a necessidade de flanges independentes. Este design reduz o peso do sistema e os custos de instalação, ao mesmo tempo que facilita a desmontagem e a manutenção. É especialmente útil em racks de tubos ou áreas de equipamentos com espaço limitado.

Parâmetros Técnicos

• Diâmetro nominal: DN 50 – DN 600 (NPS 2" – 24")

• Classificação de pressão: PN 10/16/25, Classe 150/300

• Conexão: Tipo Wafer (GB/T 9113 / ANSI B16.5)

• Operação: Acionamento direto da alça

• Faixa de temperatura: -46°C ~ 550°C

• Tipo de vedação: Vedação metálica rígida (Classe V)

• Estrutura: deslocamento duplo

• Padrões: GB/T 12238, API 609, ANSI B16.34

Configuração de materiais

O corpo, o disco, a haste e a sede podem ser selecionados em diferentes tipos de aço inoxidável para se adequar a meios e condições operacionais específicas.

• Corpo: CF8/CF8M/CF3/CF3M

• Disco: Aço inoxidável sólido ou aço inoxidável com revestimento Stellite

• Haste: A182 F304/F316/F304L/F316L

• Assento: Superfície de vedação em aço inoxidável ou metal Stellite

Esta configuração garante que as válvulas borboleta de vedação rígida de metal tipo wafer com alça de aço inoxidável mantenham uma longa vida útil em vapor de alta temperatura, líquidos corrosivos e meios levemente abrasivos.

Aplicativos

A válvula é adequada para as seguintes aplicações típicas:

• Oleodutos e vapor de alta temperatura em plantas petroquímicas

• Sistemas de caldeiras e tubulações auxiliares na indústria de energia

• Sistemas de gás de combustão e água de resfriamento de alta temperatura na metalurgia

• Tubulações de tratamento de água industrial e municipal

• Processamento de alimentos e bebidas onde a limpeza do material é necessária

Nesses cenários, as válvulas borboleta de vedação rígida de metal tipo wafer com alça de aço inoxidável fornecem resistência estrutural, confiabilidade de vedação, fácil manutenção e economia geral do sistema.

Recomendações de seleção e uso

Ao selecionar uma válvula, as principais considerações incluem a corrosividade do meio, a temperatura operacional e a classificação de pressão da tubulação para garantir a correspondência adequada do material e da estrutura da vedação. Para aplicações de grande diâmetro ou alta pressão, verifique se o torque da alavanca atende aos requisitos de operação em campo. Durante a instalação, garanta o alinhamento do flange e o aperto uniforme dos parafusos para aproveitar totalmente as vantagens de vedação do design do tipo wafer.

Manutenção e Confiabilidade Operacional

A inspeção regular do aperto dos parafusos, da gaxeta da haste e do desgaste da superfície de vedação prolongará efetivamente a vida útil da válvula. A estrutura metálica de vedação rígida permite o polimento no local e a substituição de componentes, reduzindo os custos operacionais de longo prazo e aumentando a confiabilidade em condições de operação contínua.
