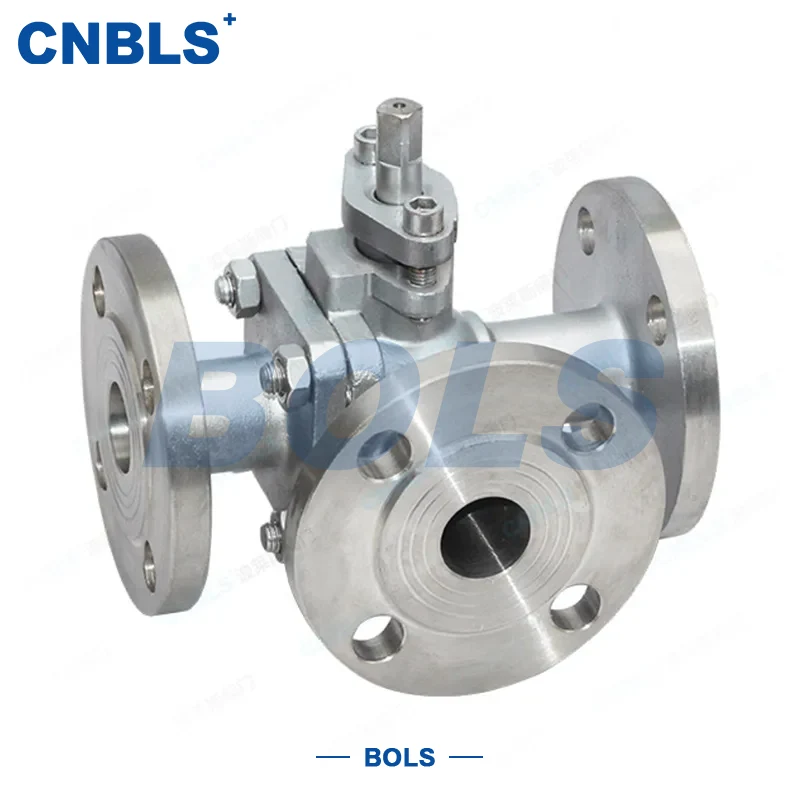

Válvulas esfera de flange de três vias em aço inoxidável

As válvulas esféricas flangeadas de três vias em aço inoxidável referem-se a uma válvula de controle multiportas fabricada a partir de materiais de aço inoxidável, como 304, 316, 304L e 316L, apresentando conexões de extremidade flangeadas. A válvula adota uma construção integral de esfera e haste e está disponível com padrões de fluxo de porta T ou porta L, permitindo mistura de meios, desvio ou comutação direcional.

Com sua combinação de aço inoxidável resistente à corrosão e vedação flangeada confiável, a válvula proporciona desempenho estável em ambientes industriais exigentes. É adequado para sistemas que exigem integridade de conexão confiável e durabilidade a longo prazo.

Estrutura e Princípio de Funcionamento

A válvula opera girando a esfera através da haste para alternar os caminhos do fluxo entre as diferentes portas.

Porta T: Usada para misturar ou desviar o fluxo

Porta L: Usada para comutação direcional entre duas linhas

Extremidades flangeadas: Garanta alinhamento preciso e vedação segura

O caminho de fluxo interno simplificado ajuda a reduzir a perda de pressão enquanto mantém dimensões gerais compactas.

Principais recursos

Design Integral de Alta Resistência

A esfera e a haste são fabricadas integralmente, reduzindo a tolerância de montagem e melhorando a estabilidade operacional e a vida útil.

Excelente resistência à corrosão

Vários tipos de aço inoxidável estão disponíveis para lidar com ácidos, álcalis, meios contendo cloreto e fluidos corrosivos em geral.

Vedação Flangeada Confiável

Os flanges atendem aos padrões GB/T 9113 e ANSI B16.5, proporcionando instalação conveniente e desempenho de vedação comprovado.

Opções flexíveis de assento

Assentos macios e metálicos estão disponíveis para atender a diferentes requisitos de temperatura e pressão.

Compatibilidade de automação

A válvula pode ser equipada com atuadores manuais, de engrenagem helicoidal, pneumáticos ou elétricos para fácil integração em sistemas automatizados.

Especificações Técnicas

Principais opções de materiais

Corpo e Flange

Assento

Aplicações Típicas

As válvulas esfera com flange de três vias em aço inoxidável são adequadas para sistemas industriais que exigem desvio ou comutação de fluxo, incluindo:

Plantas de petróleo e petroquímica

Processamento químico fino

Sistemas de tratamento de água

Pipelines alimentícios e farmacêuticos

Sistemas de energia e vapor

Transmissão de gás natural

Ele funciona bem em aplicações de controle multiportas onde a confiabilidade da vedação é crítica.

Diretrizes de seleção

Correspondência de materiais

304/304L para corrosão geral

316/316L para cloreto ou meios corrosivos mais fortes

Duplex 2205 para serviços severos de alta pressão

Seleção de porta

Porta T para mixagem ou desvio

Porta L para comutação direcional

Correspondência de temperatura

Assento macio para temperatura normal

Assento metálico para serviço em altas temperaturas

Padrão de flange

Selecione sistemas de flange GB ou ANSI de acordo com a especificação da tubulação e confirme o revestimento RF ou RTJ.

Escolha de atuação

Atuadores pneumáticos ou elétricos são recomendados para operação frequente ou remota.

Instalação e Manutenção

Notas de Operação

Verifique o modelo da válvula, a classificação de pressão e o padrão do flange antes da instalação

Opere a válvula lentamente para evitar golpe de aríete

Garanta ar estável ou fornecimento de energia para válvulas automatizadas

Após longos desligamentos, lave o pipeline antes de reabri-lo

Notas de manutenção

Inspecione o flange e a vedação da gaxeta semanalmente

Lubrifique a haste e as peças da transmissão trimestralmente

Substitua os componentes de vedação imediatamente se ocorrer vazamento

Aperte os parafusos do flange uniformemente em um padrão cruzado

A manutenção adequada ajuda a prolongar a vida útil das válvulas esféricas flangeadas de três vias em aço inoxidável e a manter um desempenho de vedação consistente.
