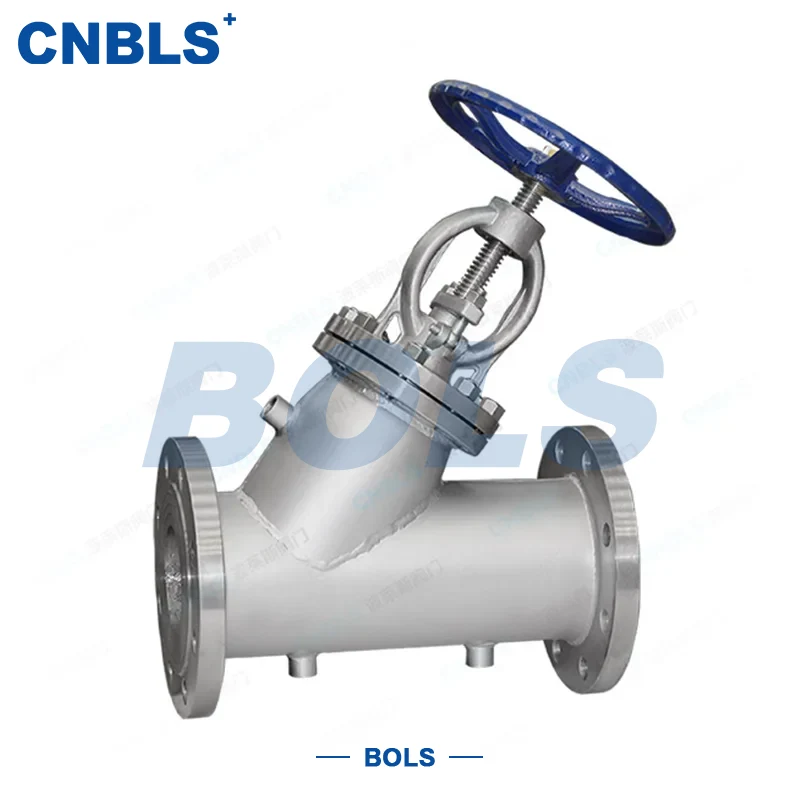

Válvulas de corte térmico

As válvulas de corte térmico são válvulas globo com isolamento térmico especialmente projetadas para meios que tendem a solidificar, cristalizar ou requerem transporte em temperatura constante. Elas apresentam um corpo principal totalmente em aço inoxidável e uma estrutura de jaqueta de isolamento térmico integrada. A válvula controla o fluxo e regula a taxa de fluxo levantando e abaixando o disco através da haste da válvula.

Vapor, água quente ou outros meios de aquecimento podem circular na área da camisa, ou lã de rocha, lã de vidro e outros materiais de isolamento podem ser preenchidos no interior, para estabilizar a temperatura média, evitar solidificação e cristalização em baixa temperatura, dissipação excessiva de calor em alta temperatura e reduzir o consumo de energia do sistema.

As válvulas de corte térmico são totalmente fabricadas em aço inoxidável, com projeto de vedação reforçada tanto para a camisa quanto para a válvula principal. Eles apresentam excelente resistência à corrosão, resistência a altas temperaturas e vedação confiável, e são fabricados em estrita conformidade com os padrões nacionais e americanos relevantes. Eles são amplamente utilizados nas indústrias petroquímica, processamento de alimentos, farmacêutica, aquecimento, química de carvão e outras indústrias, servindo como válvulas principais para fornecimento estável de petróleo bruto, xarope, asfalto, lama química e outros meios.

Estrutura e recursos principais

Estrutura Principal

● Corpo, tampa e revestimento de isolamento são integralmente formados em aço inoxidável.

● Passagem de fluxo direta com baixa resistência ao fluxo para distribuição suave do meio.

● Estrutura externa de parafuso e garfo (OS&Y) para indicação clara de abertura/fechamento e fácil manutenção.

Estrutura de Isolamento

● Tipo de jaqueta: circulação de vapor/água quente para controle de temperatura de alta precisão.

● Tipo de enchimento: enchimento em lã de rocha, lã de vidro ou poliuretano para fácil instalação.

Estrutura de vedação

● Vedação metálica rígida: revestimento duro de liga dura, adequado para serviços resistentes a altas temperaturas e ao desgaste.

● Vedação macia de PTFE: excelente estanqueidade, adequada para baixas temperaturas e meios limpos.

Atuação

Atuação manual, elétrica e pneumática estão disponíveis para atender aos requisitos de operação no local e controle automático remoto.

Principais Parâmetros Técnicos

Especificações básicas

Conexão e Atuação

● Conexão: Flangeada (RF, MFM)

● Padrão de flange: GB/T 9113, ANSI/ASME B16.5

● Atuação: Manual (volante), Elétrico (multivoltas, à prova de explosão), Pneumático (ação dupla/simples)

Vedação e Teste

Materiais Componentes

Padrões de design e fabricação

● Projeto da válvula: GB/T 12235, API 602, ASME B16.34

● Presencial: GB/T 12221

● Dimensões do flange: GB/T 9113, ANSI/ASME B16.5

● Classificação de pressão-temperatura: GB/T 12224

● Isolamento térmico: GB/T 4272, HG/T 20570

● Padrões de materiais: GB/T 1220, ASTM A182

● Instalação: GB 50235, ASME B31.3

Diretrizes de seleção

Tipo de isolamento por meio

● Temperatura > 100°C: tipo jaqueta com circulação de vapor/água quente

● Baixa temperatura < 0°C ou fácil solidificação à temperatura ambiente: isolamento preenchido

Material por Corrosividade

● Meio geral: aço inoxidável 304

● Cloro, ácido ou corrosão forte: aço inoxidável 316L

Selo por temperatura

200 ℃ de alta temperatura: vedação rígida de metal

● Baixa temperatura/meio limpo: vedação macia de PTFE

Atuação por Aplicação

● Furo pequeno, operação manual: volante

● Controle remoto e automação: atuador elétrico/pneumático

Pressão da jaqueta

Pressão da camisa de vapor ≤ 1,6 MPa para evitar danos à vedação.

Instalação, Operação e Manutenção

Antes da instalação

Verifique modelo, pressão, material e tipo de isolamento. Limpe as impurezas dentro do corpo, flanges e portas da camisa.

Durante a instalação

Instale na direção correta do fluxo (entrada baixa, saída alta). Certifique-se de que as portas da jaqueta estejam orientadas corretamente. Aperte os parafusos do flange na diagonal e uniformemente para evitar deformação da camisa.

Antes da inicialização

Realize um teste hidro/pneumático na camisa para garantir que não haja vazamento antes de introduzir o meio de aquecimento. Pré-aqueça ou pré-resfrie o meio da linha para evitar mudanças repentinas de temperatura.

Operação e Manutenção

Inspecione regularmente a vedação da camisa, o efeito de isolamento e a vedação da haste. Desligar para reparo em caso de vazamento. Descalcificar as jaquetas de circulação periodicamente. Verifique o envelhecimento do isolamento preenchido e substitua-o se necessário.

Reinicie após armazenamento de longo prazo

Verifique o movimento da haste manualmente. Reinspecione a jaqueta e a estrutura de isolamento antes de colocá-la em serviço.
