Filtro tipo Y

BolaisiOs filtros tipo Y servem como unidades de pré-filtro para tubulações, interceptando contaminantes sólidos, como sedimentos e escória de soldagem, para proteger bombas, válvulas e instrumentos a jusante. Disponíveis em vários materiais de corpo e diâmetros nominais, são compatíveis com água, óleo, gás, vapor e outros meios. A tela removível pode ser limpa e reutilizada. Apresentando opções de instalação flexíveis, cada unidade passa por diversas inspeções de fábrica. Nossos produtos são vendidos em todo o mundo com garantia total de 12 meses e especificações personalizadas estão disponíveis mediante solicitação.

Definição do Produto

Um filtro tipo Y é um acessório de purificação mecânica instalado na extremidade frontal das tubulações de fluido, nomeado após sua estrutura angular do corpo da válvula em forma de Y. Quando o meio flui através do corpo da válvula, a tela de precisão integrada intercepta as impurezas sólidas contidas no fluido, permitindo que o meio limpo flua em direção ao equipamento a jusante. Os filtros tipo Y são compatíveis com água, óleo, gás e outros meios. As especificações de malha padrão são as seguintes: malha 18–30 para serviços de água, malha 10–100 para serviços de gás e malha 100–480 para serviços de petróleo. O cartucho da tela pode ser removido para limpeza e reutilizado repetidamente. Este produto realiza apenas a pré-filtração de impurezas da tubulação sem alterar a vazão ou pressão do meio. Pode ser combinado com válvulas gaveta, válvulas esfera, válvulas globo, bombas de água, trocadores de calor e medidores de vazão. Reduz abrasão, bloqueio e paradas não planejadas de equipamentos de dutos na fonte, reduzindo significativamente os custos de manutenção e substituição de equipamentos.

Especificações Técnicas

1.Marca:Bolaisi

2.Modelo: GL41H/W-16C/P

3. Diâmetro nominal: DN15 ~ DN300

4. Material do corpo da válvula: aço carbono fundido WCB / aço inoxidável 304 / aço inoxidável 316

5.Classe de pressão: PN10, PN16, PN25, PN40

6. Tipo de conexão: Conexão flangeada

7.Material da tela: malha de arame de aço inoxidável 304/316

8. Precisão de filtragem da tela: malha padrão 40/60/80/100 (personalizável)

9. Meios aplicáveis: Água da torneira, esgoto, produtos petrolíferos, gás natural, vapor, etc.

10.Temperatura de operação: Versão em aço fundido ≤ 350°C; Versão em aço inoxidável ≤ 280°C

11. Direção do fluxo de fluido: Unidirecional direto

12.Requisito de instalação: Adequado para tubulações horizontais e verticais; a tigela da tela deve ficar voltada para baixo.

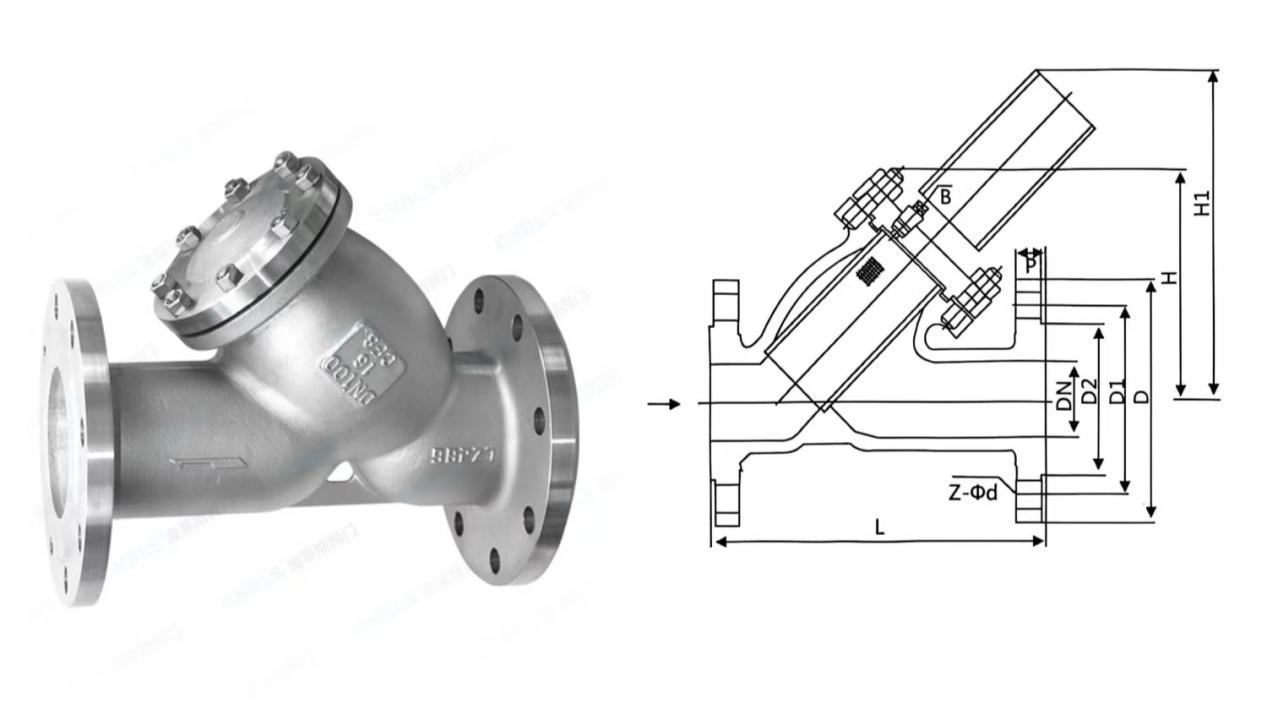

Desenhos de produtos e parâmetros técnicos

Período de garantia e regulamentos pós-venda de devolução/troca

1. Prazo de garantia

TodosBolaisiOs filtros tipo Y vêm com garantia total de 12 meses a partir da data em que as mercadorias saem de nossa fábrica. Cobertura da garantia: Defeitos de qualidade originados na fábrica, incluindo furos nos corpos das válvulas, vazamento de flange, danos às telas originais e falhas no processo de fabricação. Exclusões da cobertura da garantia: Danos causados ​​por desmontagem e montagem não autorizadas, corrosão média excessiva, impacto por objetos granulares duros, entupimento e deformação da tela devido à purga irregular e operação além dos limites nominais de pressão ou temperatura.

2. Regras de devolução e troca

1. Mercadorias danificadas após recebimento ou defeitos de qualidade de fábrica: os clientes devem fornecer fotos reais e evidências de vídeo. Oferecemos substituição gratuita ou serviço de reparo gratuito.

2. Cancelamento do pedido pelo cliente unilateralmente / seleção incorreta de tamanho, parâmetros ou padrões: Para pedidos não produzidos, danos materiais parciais liquidados serão deduzidos do reembolso. Pedidos totalmente finalizados e enviados não são elegíveis para devolução incondicional.

3. Devolução sem problemas de qualidade: as mercadorias devem permanecer fechadas sem arranhões de uso. O cliente arcará com toda a logística internacional de entrada e saída, desembaraço aduaneiro e taxas tarifárias, além de uma dedução de perda de processamento para processamento de devolução.

Campos de aplicação

1. Projetos municipais de abastecimento de água e drenagem Pré-filtração para tubulações principais urbanas de água encanada, linhas de tratamento de esgoto e casas de bombas secundárias de abastecimento de água. Ele intercepta sedimentos e ferrugem na tubulação para proteger bombas de água, medidores de água e válvulas redutoras de pressão.

2. Indústria de petróleo e gás Oleodutos de transmissão de petróleo bruto, estações reguladoras de pressão de gás e tubulações de postos de abastecimento de gás. Ele filtra escória de soldagem e detritos metálicos para evitar emperramento e mau funcionamento de reguladores de pressão e medidores de vazão.

3. Linhas de produção química Oleodutos de transferência de calor, linhas de entrega de ácido fraco e álcali fraco e tubulação de circulação do reator. Ele filtra partículas cristalinas no meio para prolongar a vida útil de válvulas e trocadores de calor.

4.Centrais de energia e sistemas HVAC de aquecimento Tubulações de água de alimentação de caldeiras, redes de vapor de alta temperatura e sistemas centrais de circulação de ar condicionado. Remove contaminantes de incrustações e ferrugem para evitar o bloqueio dos tubos de troca de calor.

5.Metalurgia, fabricação de papel e indústrias têxteis Sistemas de circulação de água de resfriamento e tubulações de entrega de polpa. Ele retém partículas sólidas para proteger laminadores, bombas de água e válvulas de controle têxtil de precisão.

6.Suporte para equipamentos comerciais no exterior Tubulação de fluidos de equipamentos de água pura, caldeiras a combustível, máquinas de limpeza e compressores de ar. Suporte a compras de longo prazo por fabricantes de equipamentos na Europa, América e Sudeste Asiático.

Por que escolherVálvulasBolaisi?

1. Fornecimento direto da fábrica de origem para comércio exterior, sem marcação de intermediário. Possuímos fundições independentes de aço inoxidável e aço fundido, bem como oficinas de usinagem, adaptadas para mercados estrangeiros. Garantimos prazos de entrega estáveis ​​para pedidos em grandes quantidades.

2. tela de precisão totalmente em aço inoxidável, reutilizável após limpeza repetida, resistente a altas temperaturas e erosão com fácil desmontagem. Ele pode ser reinstalado após enxágue com água limpa, sem substituição frequente de consumíveis, reduzindo os custos operacionais de longo prazo dos clientes.

3. Múltiplas opções de materiais para todas as condições de trabalho, compatíveis com ambientes operacionais complexos no exterior O aço fundido é adequado para vapor de alta temperatura; O aço inoxidável 304 se adapta a meios de água, óleo e gás; O aço inoxidável 316 funciona para fluidos levemente corrosivos. Nossos produtos atendem a diversos requisitos operacionais de projetos químicos, térmicos e de abastecimento e drenagem de água em todo o mundo.

4. Inspeção de fábrica em três etapas para qualidade consistente de exportação Todos os produtos passam por testes de espectro PMI de matéria-prima, teste de força hidrostática do corpo da válvula e inspeção de amostragem de precisão de filtragem de tela. Um certificado de inspeção de fábrica é anexado a cada unidade, em conformidade com os padrões internacionais de equipamentos para fluidos.

5. Sistema abrangente de pós-venda de comércio exterior Gerentes de contas de comércio exterior dedicados fornecem serviço individual. As peças sobressalentes serão enviadas imediatamente para qualquer mau funcionamento que ocorra dentro do período de garantia.

Perguntas frequentes (FAQ)

Q1: O filtro tipo Y deve ser instalado horizontalmente? Pode ser usado em dutos verticais?

R: É aplicável a tubulações horizontais e verticais. Simplesmente certifique-se de que o recipiente de sedimentos do filtro esteja voltado para baixo para facilitar a sedimentação de impurezas e a purga regular.

Q2: Como selecionar a precisão da filtragem? Qual tamanho de malha é recomendado para diferentes mídias?

A: Malha 40–60 para água encanada e esgoto comum; malha 60–80 para produtos petrolíferos e gás; Malha 100–200 para tubulações de água pura e instrumentos de precisão. Tamanhos de malha personalizados estão disponíveis mediante solicitação.

Q3: Modelo de aço fundido ou aço inoxidável para tubulações de vapor de alta temperatura de 300°C?

R: O filtro tipo Y de aço fundido WCB é a escolha preferida para vapor de 300°C, com resistência máxima à temperatura de 350°C. Versões em aço inoxidável são recomendadas para condições de trabalho abaixo de 280°C.

Q4: Como limpar uma tela entupida? Preciso remover toda a unidade da tubulação?

R: Não há necessidade de desmontar os flanges do corpo da válvula. Desligue as válvulas dianteira e traseira para liberar a pressão primeiro e, em seguida, abra o bujão de purga inferior para drenar a água suja. Afrouxe a tampa superior para retirar a tela para lavagem e limpeza.

Q5: Pode ser equipado com uma válvula de purga automática?

 R: Sim. A porta de purga de todos os modelos adota rosca universal padrão. Válvulas de esfera manuais ou válvulas de purga de temporização automática podem ser instaladas para realizar a purga automática autônoma.

Q6: Uma tela corroída ou danificada pode ser reemitida gratuitamente dentro do período de garantia?

R: A substituição gratuita será fornecida se o dano for causado por material original ou defeitos de fabricação. Se os danos por corrosão resultarem de concentração excessiva de íons cloreto, ácidos ou álcalis no meio, eles não serão cobertos pela garantia, mas as telas de reposição poderão ser fornecidas a preço de custo.
